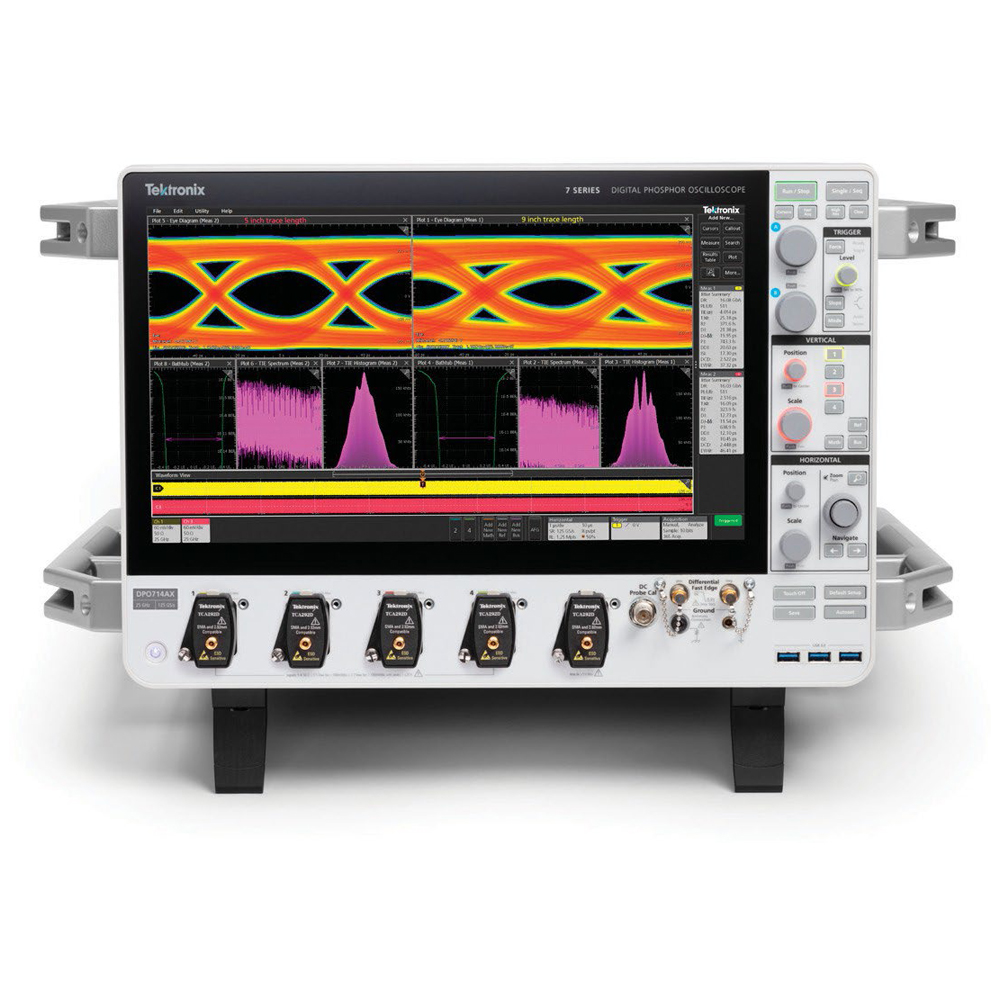

Tektronix 7シリーズDPOオシロスコープ DPO714AX

7シリーズDPO(デジタル・フォスファ・オシロスコープ）は、比類のない信号忠実度、高いENOB、低ジッタ、高速測定スループット、および優れたユーザ・インタフェースを提供し、高速シリアル、高エネルギー物理、および主要なRFアプリケーションにおける難化の進む計測ニーズに応えます。

最高25GHzのアナログ周波数帯域を備えた7シリーズDPOは、数多くの「業界初」を備えた、最も正確なリアルタイム性能を提供します。

• 最高のENOB(有効ビット)、最小の垂直(ランダム)ノイズ
• 10GbイーサネットLANSFP+ポートによる最速のスループット
• 使い慣れたTekScope®ユーザ・インタフェースは、組み込み、またはWindowsオペレーティング・システムで利用可能

主なアプリケーション

7シリーズの低ノイズ、高忠実度の信号取り込みは、次のような高周波数帯域アプリケーションに重要です。

• 過渡現象の高度な研究、調査
• シグナル・インテグリティ、ジッタ、タイミング解析を含むデジタル設計と検証
• メモリ・バス解析とデバッグ
• 業界規格に準拠した高速シリアルインタフェースのコンプライアンス・テストとデバッグ
• AIデータ・センタ開発におけるシグナル・インテグリティとパワー・インテグリティの分析
• 過渡または広帯域RFのスペクトル解析

性能と仕様

全周波数帯域までのピンポイント®・デジタル・トリガ

• Aトリガ・イベントとBトリガ・ベントの両方でほぼすべてのトリガ・タイプを選択可能で、シーケンシャル・トリガ・イベントを見つけるための高度なトリガ・タイプの複数のセットを提供します。
• エッジ、パルス幅、タイムアウト、サイクル、ラント、シーケンス、立上がり/立下がり時間、ビジュアル・トリガ

低遅延のAuxInアナログ・トリガ

• 低遅延アナログ・トリガ・モード (CH1 およびAux入力のみ)
  –低遅延アナログ・トリガ・モード (CH1 およびAux入力のみ)–トリガ入力から背面パネルの Aux 出力 BNC まで<20ns
  –ユーザ設定メニューからアクセス可能
• Aux 入力-トリガ
  –通常: ≥ 8GHz、50Ω、すべてのデジタルト・リガ<1.8µs
  –遅延–低遅延: ≥ 8GHz、50Ω、エッジ・トリガのみ 、<20 ns 遅延

任意/ファンクション・ジェネレータ(オプション)

• 100MHz波形生成
• シングルエンドおよび差動出力
• 波形タイプ:任意波形、正弦波、正方形波、パルス波、ランプ波、三角波、DCレベル波、ガウス波形波形、ローレンツ波、指数上昇/立下がり、Sin(x)/x波形、ランダム・ノイズ、ハーバーサイン波、カーディアック波形

コンピューティングとストレージ

• 12コア・プロセッサ
• 96GBのシステムRAM
• 1.6TB リムーバブルNVMeSSD(ソリッド・ステート・ドライブ)
• 標準SSD: クローズド組み込みOS
• オプション SSD: Windows 10

接続

• LAN（10Gイーサネット用SFP＋、 10/100/1000 Base-Tイーサネット用RJ-45)
• USB3.0ホスト(前面に3つ、背面に4つ)、USB3.0デバイス（背面に１つ）
• ディスプレイポート、HDMI
• サンプル・クロック入力/出力、外部リファレンス入力、リファレンス・クロック出力、同期入力/出力、Aux出力

主な仕様
