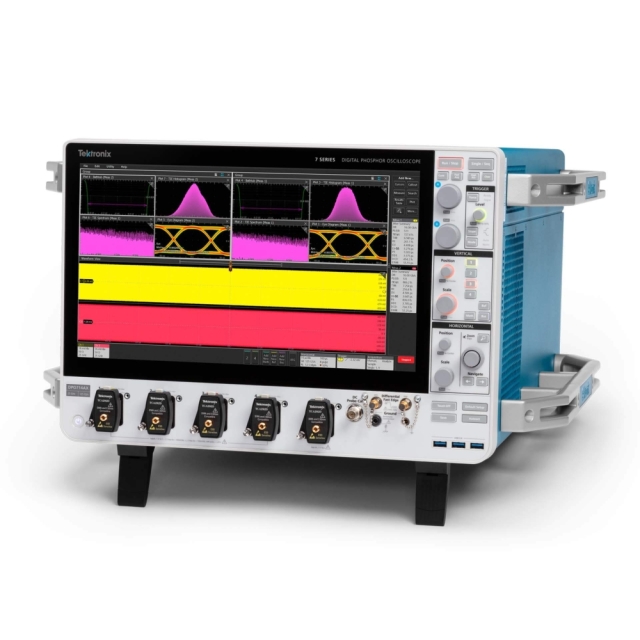

7シリーズDPO デジタル・フォスファ・オシロスコープ

7シリーズDPOは、世界初となる8チャンネル・オシロスコープを実現。チャンネルあたり8 GHz～25 GHzの周波帯域を備え、複雑なマルチチャンネル・システムにおいて新たなレベルの可視化を提供します。

4チャンネルまたは8チャンネル構成が選択可能で、卓越した信号忠実度、高ENOB、低ノイズ／低ジッタ、高速測定スループット、そして受賞歴のあるTekScope®ユーザ・インタフェースを兼ね備えています。

7シリーズDPOは、要求の厳しい高速シリアル、高エネルギー物理、広帯域RFアプリケーション向けに設計されています。TekConnect™プローブおよびアダプタと互換性があります。

チャンネルあたり25GHzという業界最高クラスのチャンネル密度と柔軟な取込モードにより、測定ニーズに合わせてチャンネル数、サンプル・レート、ノイズ性能を最適化できます。

特長：

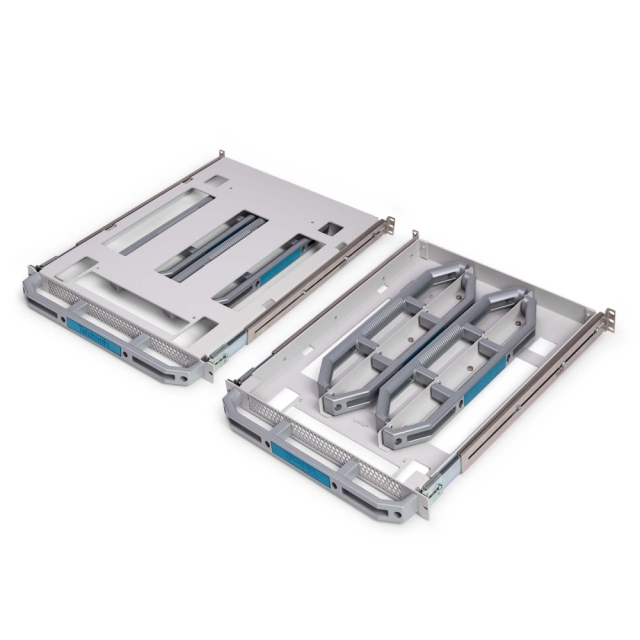

ラックマウント用途において、チャンネル密度と最高レベルの信号忠実度の両方が極めて重要となる場合に、比類のない柔軟性を発揮します。125GS/sで4チャンネル、または62.5GS/sで8チャンネルを選択可能

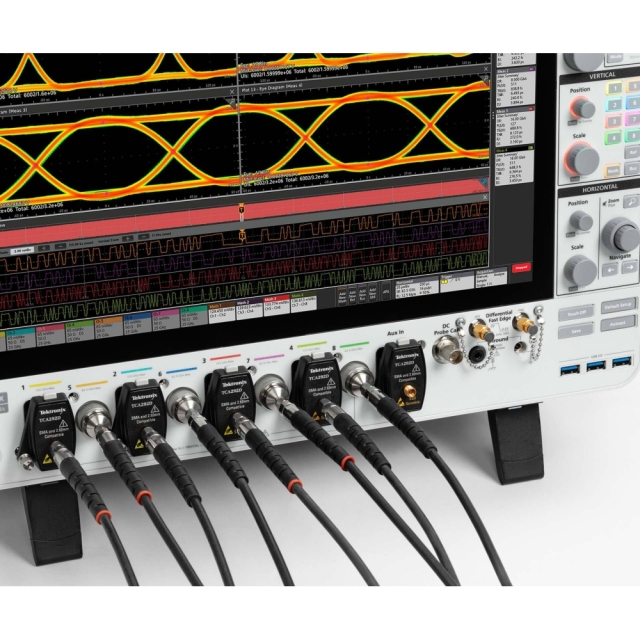

2.92mm Planar Crown® 50Ωコネクタ・システムと4つのTekConnect™チャンネルを使用し、4チャンネルの迅速な接続／切断が可能
8チャンネルで2倍のセンサー・カバレッジをキャプチャ、またはシングルショット実験において4チャンネル・モードで125GS/sのサンプル・レートによりパフォーマンスを最大化
各チャンネルの独立した制御と解析を行い、位相同期タイミングでRF信号やその他のアナログ信号を同時に取り込むことで、システムレベルの可視性を実現します
テスト・セットアップの簡素化、比類のないスループット、より厳密な同期により、マルチレーン・シリアル・バスのテストと特性評価を高速化

低ノイズと高有効ビット数（ENOB）でテスト・マージンを最大化。独自のTek85低ノイズ・プリアンプ、Tek79 12ビットADC、先進のDSPアルゴリズムにより、極めて優れた測定確度、感度、精度を実現し、正確な取り込みと測定を可能にします。

特長

低振幅信号を低ノイズで解像および測定（8GHzで523µV（0.10% FS）～ 25GHzで1.13 mV（0.23% FS）、500mVフルスケール）
高い有効ビット数（ENOB）により、高分解能の信号デジタイズを実現します（8GHzで7.7bit ～ 25GHzで6.7bit、125 GS/s、500mVフルスケール、信号はフルスケールの80%）。詳細については、データ・シートを参照してください。)
QuietChannel™ テクノロジは、チャンネル損失を補償する能動型CTLE（Continuous Time Linear Equalization）を用いて、オシロスコープの信号経路ノイズをさらに低減
内蔵の全自動信号経路補正（SPC）が、内部ゲイン、オフセット、周波数応答を調整。ユーザ操作なしで、最適な測定確度を確保します。

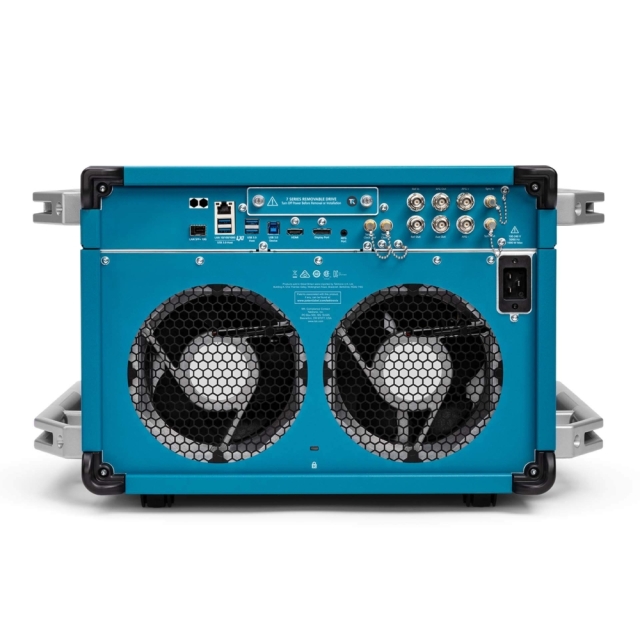

内蔵の10Gbps SFP+ポートとTekHSI™テクノロジにより、7シリーズDPOは大容量波形データセットをPCへ最大11倍のスループットで転送可能。波形取り込みと解析を並行処理でき、ワークフローを高速化します。

特長

TekHSI 技術は gRPC低遅延フレームワークをベースとして、リンクの物理帯域幅にほぼ匹敵する速度でフェッチとストリーミング転送を実現。提供される C# および Python ライブラリに対応
10Gbps SFP+ ポートは、RJ-45 電気、光ファイバ、またはダイレクト・アタッチのトランシーバ・モジュールを選択可能
TekScope PC software は、この高速インタフェースをネイティブにサポートし、オフライン／リモートでのオシロスコープ同等の解析機能を提供

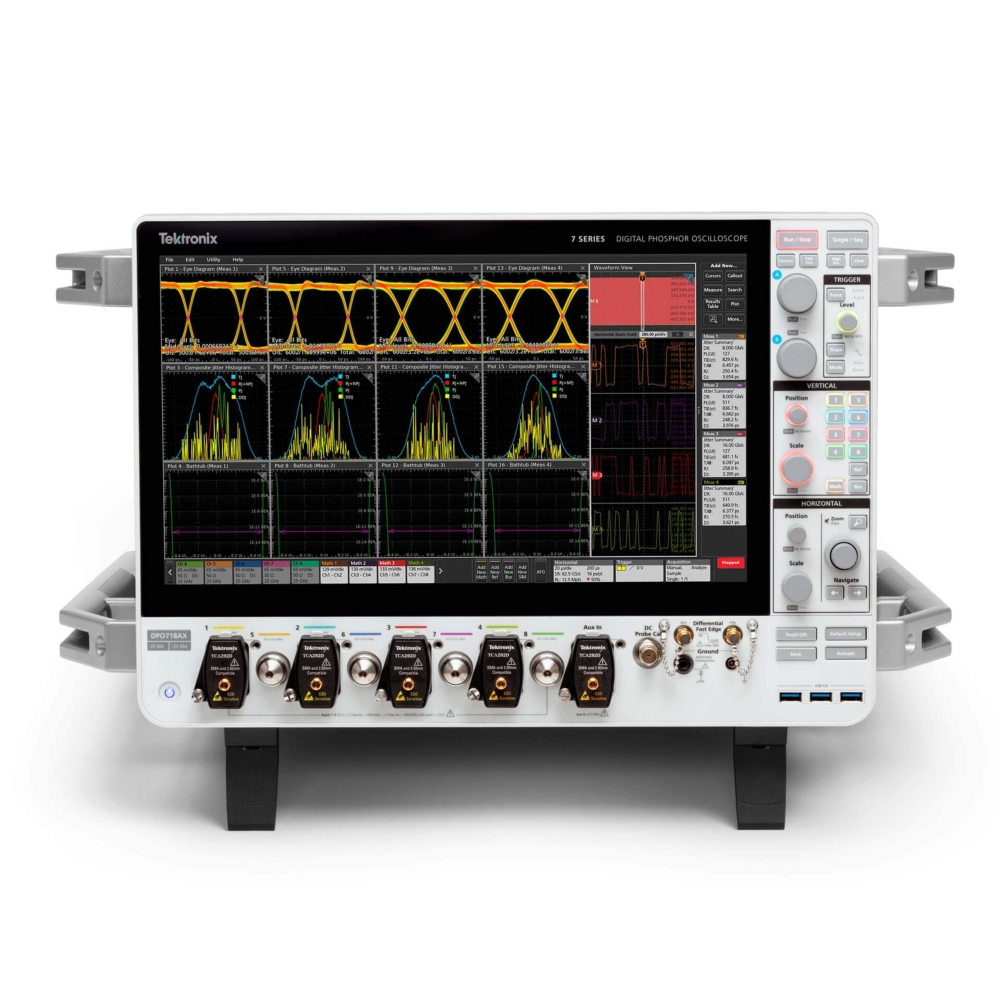

15.6型フルHDディスプレイと、数々の受賞に輝くTekScope®ユーザ・インタフェースで、作業を加速。高性能オシロに求められる応答性と精度を維持しながら、複雑な解析を簡素化します。
