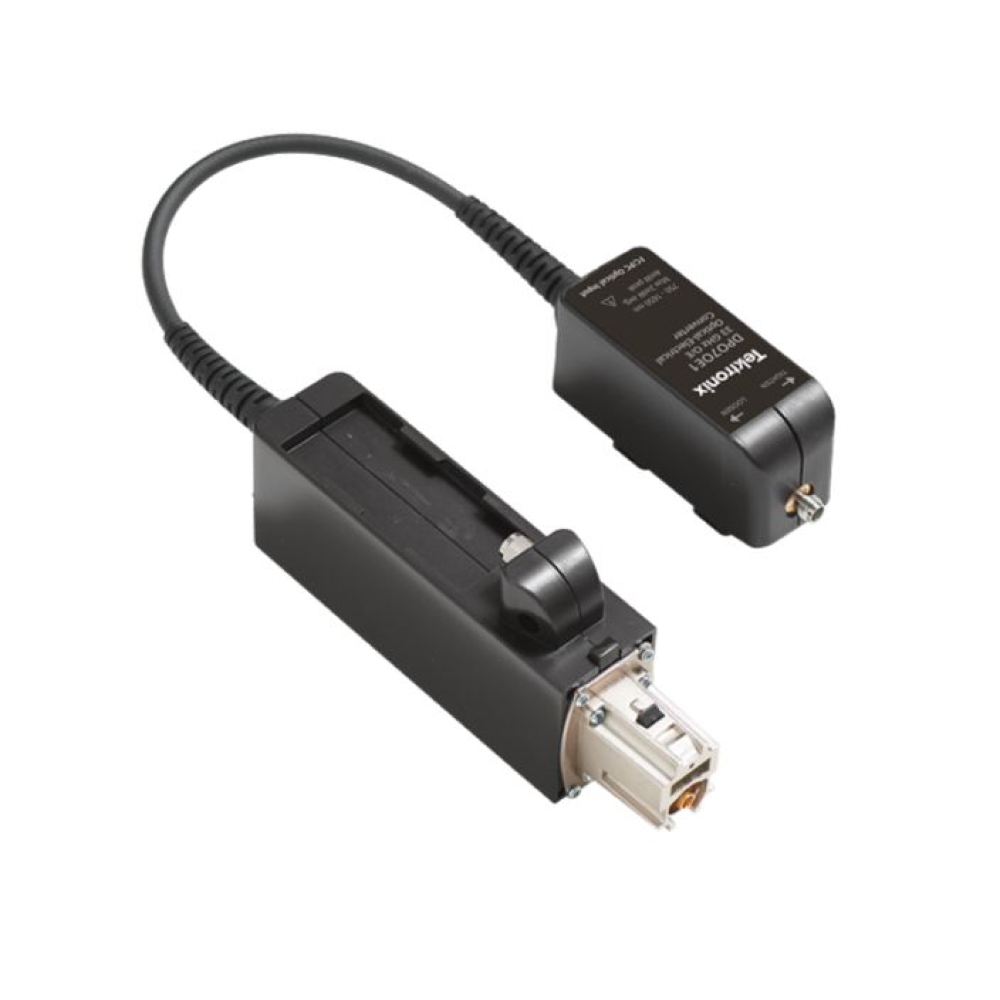

Tektronix 光プローブ-広帯域

DPO7OE シリーズ光プローブは、高速シリアル・データ信号用の光リファレンス・レシーバ（ORR）として使用できるほか（選択可能なベッセル-トムソン（B-T）ORR フィルタを使用可能）、使いやすい O/E コンバータとして、一般的な広帯域光信号のアクイジションにも使用できます 。
DPO7OE シリーズは、DPO/MSO70000 C/DX/SX シリーズに対応しています。TekConnect チャンネルに接続することにより、最高 33GHz の電気的周波数帯域に対応できます。また、ATI チャンネルに接続することにより、DPO7OE1 型は最高 42GHz 、 DPO7OE2 型は最高59GHz という優れた電気的応答性を実現します。

特長

• 25GBd、26GBd、28GBd、53GBd の光ネットワーク規格に適合した光リファレンス・レシーバ・フィルタ（ORR）を装備し、優れた確度による測定と相関解析が可能
• 複数チャンネルでベッセル-トムソン（B-T）ORR で規定される周波数帯域の測定、または最高 59GHz のフィルタなしの測定が可能
• FC/PC または FC/APC のコネクタ・オプションにより、広い波長範囲（750nm～1650nm）に対応高感度、低ノイズで SNR に優れ、高速信号の解析に最適PAM4/PAM2（NRZ）信号のイコライゼーション、エラー検出、アイソレーションなどの詳細解析が可能
• ATI と TekConnect®チャンネルに対応しており、高性能、高チャンネル密度を実現
• アプリケーションデータセンタのネットワーク機器の設計検証
• レーザベースの速度計測システム（PDV、BLR など）やその他の光学現象の研究、特性評価 リアルタイム・オシロスコープのデバッグ機能による、光インタフェースのシステム・デバッグ

光リファレンス・レシーバの性能

光リファレンス・レシーバ（ORR）の応答を実現するには、データ・レートを超えても滑らかなロールオフの周波数特性が得られるように、計測器の周波数帯域に十分な余裕がなければなりません。データセンタのネットワーク機器の設計では、通常 4 次のベッセル-トムソン（BT4）の周波数応答が使用されます。NRZ（PAM2）の場合、リファレンス・レシーバの－3dB の電気的周波数帯域は光シンボル・レートの 75％に設定されており、そのガード・バンドの周波数限界は光シンボル・レートの 150%まで指定されています。
次の表は、これらの値を 28GBd の光信号に使用した場合の周波数応答の要件を示しています。

PAM4 信号の場合、BT4 フィルタは低めに調整されます。
電気的周波数帯域は、システム・レートの 50％に対応する周波数に設定されます。DPO7OE シリーズは、PAM4 規格で重視されている、53.152GBd や 26.5625GBd といったシンボル・レートに対応した ORRBT4 フィルタも利用できます。
広帯域の ATI チャンネルで取り込まれる信号は、チャンネルの通過帯域の全体に渡って直線的な位相が維持されます。
そのため、DPO7OE1 型で最高 28GBd のボー・レートの信号を測定するとき（最高 42GHz の制御された電気信号応答が必要）、あるいは DPO7OE2 型で最高 53Gbps のボー・レートの PAM4 信号を測定する際にも、専用の光リファレンス・レシーバ（ORR）に匹敵する高品位なフィルタを活用できます。

DPO7OE シリーズと DPO70000SX シリーズ・オシロスコープを使用して滑らかな、制御されたシステム応答になるのは、オシロスコープのシステム・ソフトウェアにおいて、光プローブとオシロスコープ・チャンネルに固有の S パラメータを使用して最適な特性の BT4 フィルタが計算されるためです。現在市場にある多くのリアルタイム・オシロス コープでは、チャンネルの定格周波数帯域、あるいはそれよりわずかに高い周波数において、急峻なロールオフ（ウォールオフなど）を示します。こうした応答では、はるかに滑らかなロールオフを持つ BT4 応答を再現しなければならない場合にも、機能に制限が生じます。正しい BT4 応答が得られなければアイ開口部が狭くなり、測定確度にも悪影響が及びます。

光信号の解析

DPO7OE シリーズ光プローブを使用することで、当社のDPOJET ジッタ／アイ・ダイアグラム解析／PAM4 解析ソフトウェアを使用した PAM4-O/PAM2（NRZ）信号の詳細解析が可能になります。
DPOJET は一般的な光測定の機能を備えており、消光比、アイ・ハイ、アイ・ロー、アイ交差、光変調振幅などの測定が可能です。

業界トップクラスの PAM4 信号解析機能

PAM4-O ソフトウェアは PAM4 光信号が解析でき、クロック・リカバリ、エラー検出のほか、TDECQ など IEEE/OIFCEI 規格に準拠した測定機能も備えています。

柔軟なシステム構成が可能

DPO7OE シリーズ光プローブは、DPO70000SX オシロスコープの ATI チャンネルのほか、TekConnect インタフェースを使用したマルチ・チャンネルにも対応できるなど、柔軟なシステム構成が可能です。優れた柔軟性を備えたDPO7OE シリーズは、DPO70000SX シリーズ、MSO/ DPO70000DX シリーズ、MSO/DPO70000C シリーズ・オシロスコープに最適な光プローブです。

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。*1
特に断りのないかぎり、すべての光仕様は1310nmおよび1550nmでテストされた数値を示しています。DPO7OE1型の場合、850nmでもテストされています。

公称特性

• 電気的周波数帯域（－3dB）*2
  DPO7OE1 型：33GHz
  DPO7OE2 型：59GHz
• 4 次のベッセル-トムソン・フィルタ*2
  ユーザ指定
• カップリング
  DC
• 波長レンジ（Opt. FC/PC）
  DPO7OE1 型：750nm～1,650 nm
  DPO7OE1 型：850nm、1,310nm、1,550nm（校正済み）*3
  DPO7OE2 型：1,200nm～1,650nm
  DPO7OE2 型：1,310nm、1,550nm（校正済み）*3
• 波長レンジ（Opt. FC/APC） 1,310nm、1,550nm（校正済み）*3
  DPO7OE1 型：1,260nm～1,650nm
  DPO7OE2 型：1,200nm～1,650nm

光コネクタ・タイプ

• Opt. FC/PC
  FC/PC（FC は交換可能な JAE コネクタにより固定されます）
• Opt. FC/APC
  FC/APC
• 入力ファイバ・コアの直径（最大）

プローブ	Opt.	仕様
DPO7OE1型	FC/PC	50µm（SMF/MMF両用）
	FC/APC	9µm（SMF対応）
DPO7OE2型	FC/PC	9µm（SMF対応）
	FC/APC

• オシロスコープ・インタフェース
  ATI（1.85mm RFコネクタ）、TekConnect

*1　DSPを使用した場合。
*2　フィルタは光リファレンス・レシーバに準拠しています（電気的周波数帯域はDPO7OE1型が22GHz未満、DPO7OE2型が29.5Ghz）。
*3　DPO7OEシリーズのカスタム波長では、ユーザによるキャリブレーション・プロシージャを実行することにより振幅応答が適用されます。

基本特性

• 立上り時間（10～90%）*1
  DPO7OE1型：10.2ps（代表値）
  DPO7OE2型：7.5ps（代表値）
• 最大入力パワー（リニア応答）
  DPO7OE1型：4mW（代表値）
  DPO7OE2型：2mW（代表値）
• 最大非破壊入力信号
  DPO7OE1型：8mW（代表値）
  DPO7OE2型：4mW（代表値）
• 入力リターン・ロス
  DPO7OE1型：19dB以上（代表値）
  DPO7OE2型：27dB以上（代表値）
• アベレーション
  3%（p-p）（ORRフィルタのみ。代表値）
• 出力ゼロ（ダーク・レベル）（周波数帯域が25GHz以上のフィルタ）
  ±（10 µW＋4% × |垂直方向のオフセット|）、1,310nmおよび1,550nm
  ±（12µW＋4% × |垂直方向のオフセット|）、850nm（DPO7OE1型のみ）
• 偏光依存
  DPO70E1型（1,310nm/1,550nm入力）：最大±0.3dB
  DPO70E2型（1,310nm/1,550nm入力）：最大±0.2dB
• DC垂直軸確度
  ±（25µW＋[（0.04＋コネクタの不確かさ）× [（垂直読み値）－（垂直方向のオフセット）]]）、代表値

DPO70E1型：光ノイズ、RMS

850nm

1,310nm

1,550nm

DPO70E2型：光ノイズ、RMS

1,310nm

1,550nm

*1　ATIチャンネルでフィルタ（フラット～最大）を使用した場合。

互換性

• 対応オシロスコープ
  DPO70000SXシリーズ、DSA/DPO70000Dシリーズ、MSO/DPO70000DXシリーズ、MSO/DSA/DPO70000Cシリーズ

温度

• 動作時
  ＋10～＋40℃
• 非動作時
  －22～＋60℃
