Tektronix 差動プローブ P6247

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix 差動プローブ

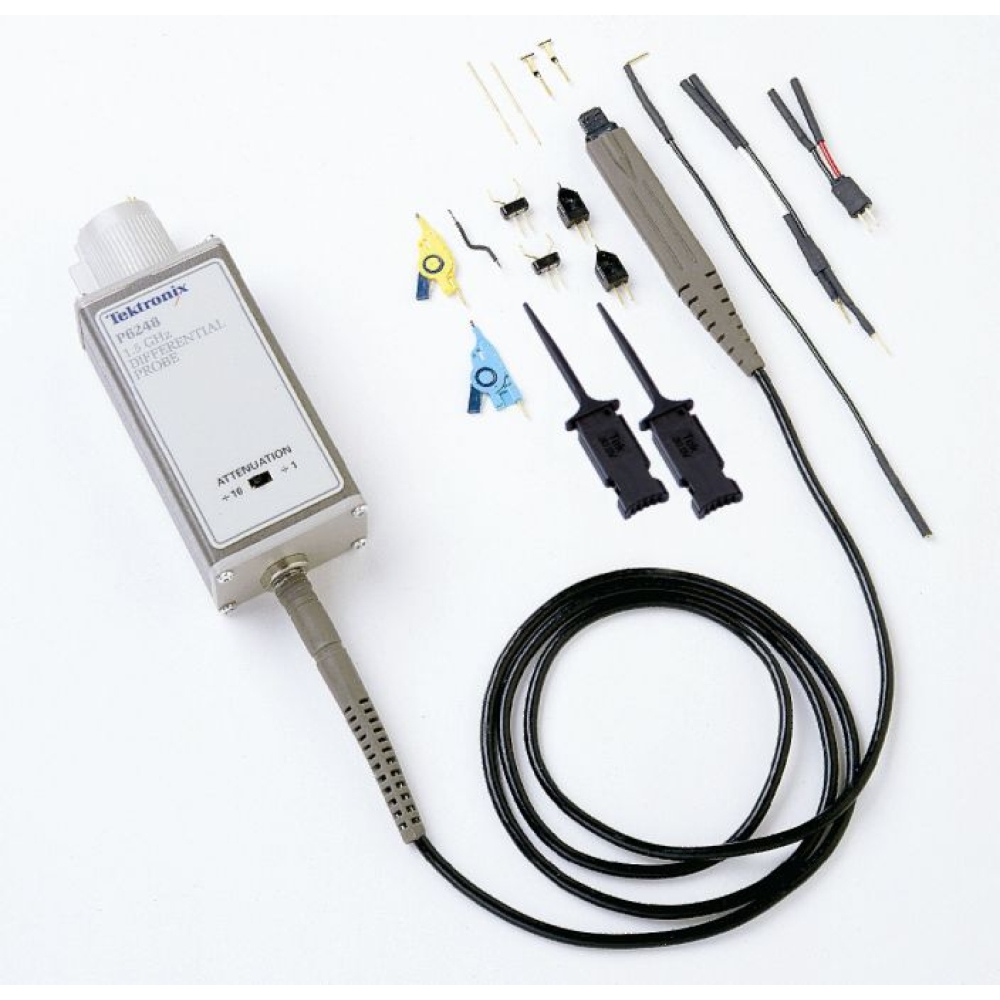

P6248型、P6247型、およびP6246型差動プローブを使用すると、ディスク・ドライブ、デジタルIC設計（RAMBUS）、および通信アプリケーション（Gigabit Ethernet、IEEE-1394 Firewire、Fibre Channel）で一般的に使用される広帯域信号を時間／周波数ドメインで測定することができます。P6248型には、RAMBUSビア・プロービングとIEEE-1394インターコネクト・アクセス用アクセサリが付属しています。小型形状のプローブ・ヘッドと各種プローブ・チップ・アクセサリは、高いCMMRを保ちながら表面実装デバイスの手動プロービングを容易にします。

P6248型の主な性能仕様

• 周波数帯域：1.5 GHz以上（保証値）
• 周波数帯域：1.7GHｚ（代表値、27℃以下）、1：1モード
• 周波数帯域：1.85GHｚ（代表値、27℃以下）、10：1モード

P6247型の主な性能仕様

• 周波数帯域：1.0GHz以上（保証値）

P6246型の主な性能仕様

• 周波数帯域：400MHz以上（保証値）

主な特長

• 低入力容量：1pF未満、差動
• プローブ入力コネクタ：0.625mm／0.025in.（ピン間隔2.54mm）のリセプタクル・スクエア・ピン（Fe）×2
• 静電気放電耐性（IEC801-2）
• オシロスコープ、スペクトラム・アナライザ、およびネットワーク・アナライザで使用可能
• 同相除去比（CMRR）：60dB以上（1000:1）
• 小型プローブ・ヘッドによりSMDへのプロービングが容易

接続

• TDSシリーズ・オシロスコープのTekProbe® BNCインタフェースに接続、または1103型TekProbe®電源を使用して他の機器とも接続が可能

アプリケーション

• 通信（Gigabit Ethernet、IEEE-1394、Fibre Channel）
• 半導体の特性評価（RAMBUS）
• ディスク・ドライブ・リード・チャンネルの設計
• コミュニケーション・パルス形状コンプライアンス
• ジッタ、クロストーク、BERT測定
• グランド・バウンスの特定

P6248型、P6247型、P6246型差動プローブ

P6248型、P6247型、およびP6246型差動プローブは、ディスク・ドライブ・リード・チャンネル回路の設計検証に最適です。また、高速ロジックに関連するグランド・バウンス問題をトラブルシューティングするときのタイミング解析にも適しています。さらに、高速コミュニケーション信号のパルス形やクロストークのコンプライアンス・テストに使用することもできます。

仕様

すべての仕様は、特に断らないかぎり、保証値を表します。 すべての仕様は、特に断らないかぎり、すべての機種に適用されます。

モデル概要

* TDSオシロスコープのTekProbe® Level IIインタフェースでは、プローブ電源、自動スケーリング、自動終端をサポートします。

性能（保証値）

同相除去比（CMRR）

性能（代表値）

入力容量

• 差動モード
  1pF未満
• コモン・モード
  2pF未満

入力抵抗

• 差動モード
  200kΩ
• コモン・モード
  100kΩ
• 直線性
  ±2%
• ノイズ
  50nV/√Hz未満
• 高調波歪
  1.5%以下
• パスバンド・リップル
  <±0.25dB
• P6248型
  DC～1.5GHz
• P6247型
  DC～850MHz
• P6246型
  DC～400MHz
• 出力ターミネーション
  50Ω

寸法／質量

• 質量（プローブ単体）
  160g
• プローブ・ヘッドの寸法（高さ×幅×奥行き）
  9.3mm×12mm×78mm
• 入力接続部の寸法
  0.625mmスクエア・ピン（ピン間隔2.54mm）
• ケーブル長
  1.2m

環境

温度

• 動作時
  0～＋50℃
• 非動作時
  －55～＋75℃
• 湿度
  （0～90% RH）
• 動作時
  ＋30～＋50℃
• 非動作時
  ＋30～＋60℃
