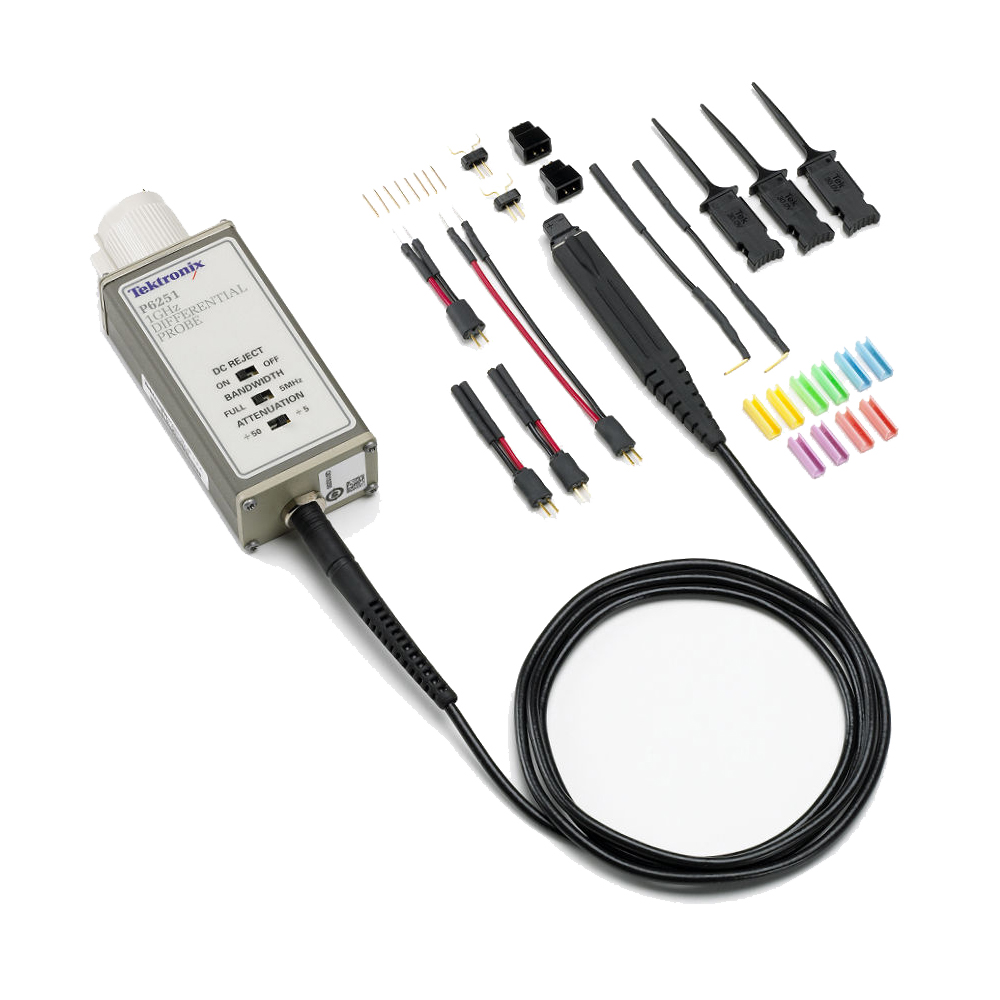

Tektronix 1GHz 高電圧差動プローブ P6251

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix 1GHz 高電圧差動プローブ

主な性能仕様

• 周波数帯域：1GHz、500MHz
• 差動入力容量：1pF未満
• 差動入力抵抗：1MΩ
• 差動入力電圧：±42V（DC＋ピークAC）
• >18dBC MRR（250MHz、50：1の減衰比において）

主な特長

• 優れた電気性能
  ・選択可能な帯域幅制限フィルタ
  ・DC除去
• 汎用性の高いDUT接続
  ・小型、軽量のプローブ・ヘッドにより、込み入った回路基板にもプロービングが可能
  ・ストレート・ピン、スクエア・ピン、ソルダ・ダウン、可変ピッチ標準アクセサリ
  ・信頼性を高める堅牢な設計
• 優れた操作性
  ・自動単位スケーリングとオシロスコープ上でのリードアウト表示
  ・TDP1000型, TDP0500型
  　TekVPI™プローブ・インタフェースを装備したオシロスコープに直接接続
  　プローブのセットアップ制御および動作ステータス情報を表示する、スコープ表示プローブ・メニューに簡単にアクセス可能
  　GPIB/USBによるオシロスコープを介したプローブのリモート・コントロール
  　オートゼロ機能－出力のオフセットをキャンセル
  ・P6251
  　TekProbe™インタフェースを備えたオシロスコープに直接接続するか、TCA-BNCアダプタを使用してTekConnect®オシロスコープに接続します

アプリケーション(A)

• 高速スイッチング電源の設計
• CAN/LINバスの設計
• デジタル回路の設計と特性評価
• 製造テスト
• 研究／開発

高電圧差動プローブ

TDP1000型、TDP0500型、P6251型は、TekVPI™プローブ・インタフェース、またはTekProbe BNCインタフェースを装備した当社オシロスコープに直接接続して使用するために特別に設計された高電圧差動プローブです。従来の測定課題に対しては以下のソリューションで応えることにより、高速信号へ対応でき、忠実に波形を再現できます。

• 優れた電気性能
• さまざまなDUT接続に対応
• 優れた操作性

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

保証特性

周波数帯域（プローブ単体）

• TDP1000型, P6251型
  1 GHz
• TDP0500
  500 MHz
• 減衰比
  5：1、50：1
• 差動モード入力電圧
  ±42V（DC＋ピークAC）、30Vrms

立上り時間（プローブ単体）

• TDP1000型, P6251型
  350ps以下
• TDP0500
  700ps未満
• CMRR
  >55dB（30kHz時）
  >50 dB（1 MHz時）
  >18dB（250MHz時、50：1の減衰比で保証）
• 非破壊最大入力電圧
  ±100V（DC + ピークAC）
• DCゲイン確度
  ±5%

性能（代表値）

• 差動入力容量
  1pF以下
• 差動入力抵抗
  1 MΩ

感度／ノイズ・レベル

• （5：1）
  2 mVrms
  10mVrms（プローブ出力において）
• （50：1）
  1 mVrms
  50 mVrms（プローブ出力において）
• 伝播遅延
  6.5 ns
• コモン・モード入力電圧
  ±35V（DC＋ピークAC）、25Vrms

差動入力オフセット・レンジ

• TDP1000型, TDP0500型
  ±42V（5：1または50：1の減衰比）
• P6251
  ±4.25V（減衰比5：1）
  ±42V（減衰比50：1）

DC除去

• （5：1）
  0.4 Hz
• （50：1）
  4 Hz

公称特性

選択可能な帯域制限フィルタ

• TDP1000型, TDP0500型
  100Hz、10kHz、1MHz、全帯域
• P6251
  5MHz、全帯域

オシロスコープとの推奨インタフェース

• TDP1000型, TDP0500型
  TekVPI™プローブ
  MSO/DPO2000/Bシリーズで使用する場合、TekVPI電源（当社部品番号：119-7465-xx）と電源ケーブルが必要です。
• P6251
  TekProbe BNC Level II
  TekConnect®（TCA-BNCが必要）

電力要件

• TDP1000型, TDP0500型
  TekVPIインタフェースを装備したオシロスコープから直接電源が供給されます。
• P6251
  TekProbe-BNCインターフェイスから直接給電されるため、TekProbe-BNCオシロスコープと併用する場合に追加の電源やケーブルが不要です。
  また、1103 TEKPROBE電源から給電して、TekProbeインタフェース非搭載の装置で使用することもできます。

物理特性

補正ボックスの寸法

質量
