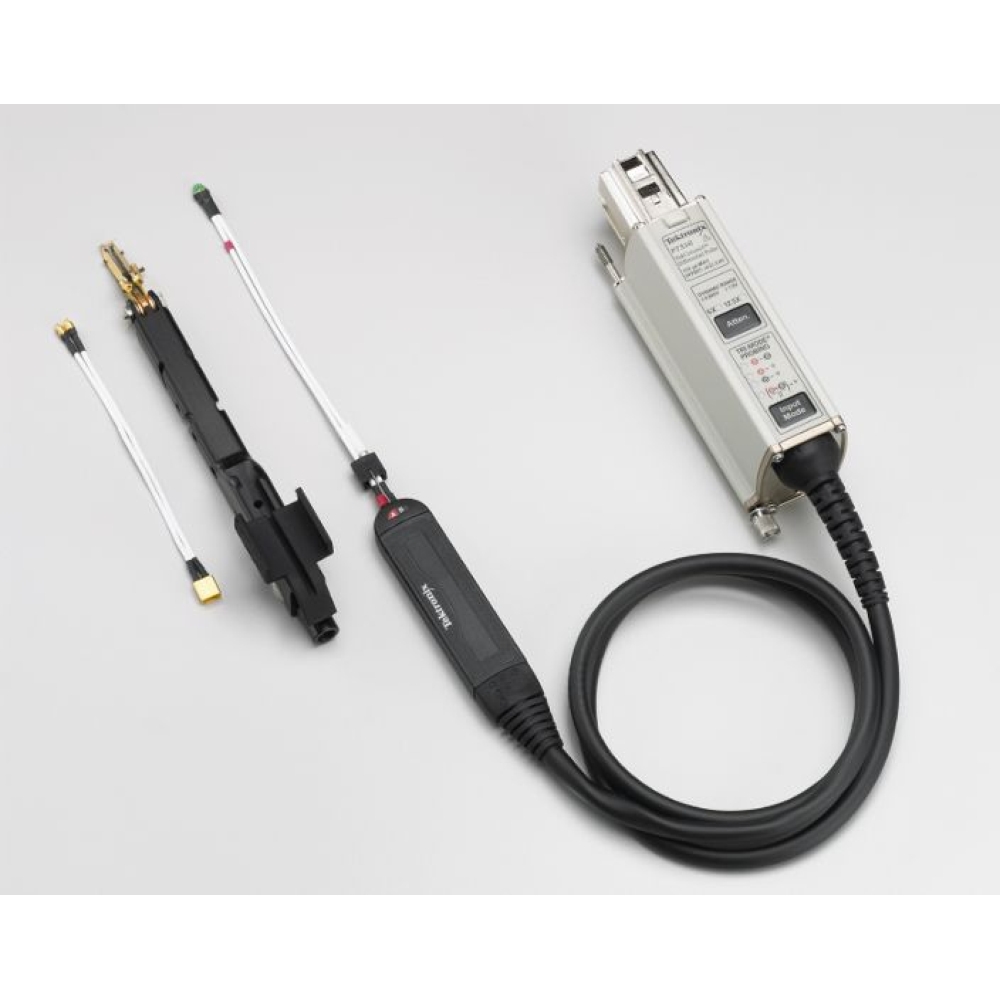

P7500シリーズ TriModeプローブ・ファミリ
主な特長
TriMode™プローブ ― 一度のセットアップで、プローブ・チップの接続を変えずに3種類の測定が可能
- 差動
- シングルエンド
- コモン・モード（従来のプロービング手法と異なり、1本のプローブだけであらゆる測定に対応）
信号忠実度
- 25GHz（P7520A型、P75PST型チップを使用）
- 20GHz（P7520A型）
- 16GHz（P7516型）
- 13GHz（P7513A型）
- 8GHz（P7508型）
- 6GHz（P7506型）
- 4GHz（P7504型）
多様な接続方法に対応 – はんだ付け、ハンドヘルド、プロービング・アーム
- 豊富なはんだ付けオプション
・ TriMode™ソルダ・チップ
・ 高実装密度プロービングのための小型・軽量設計
・ 周波数帯域：4～25GHz
・ 耐温度プロービングのための1.5m延長ケーブル
・ 豊富なプローブ・チップに簡単、確実に接続可能
・ 精密差動プロービング・モジュール（オプション）– ハンドヘルドおよびプロービング・アームによる測定が可能
・ 小型精密テーパ・チップ、自由度の高い多関節ジョイント、可変プローブ・チップ・スペーシング
TekConnect®インタフェース – TekConnect対応オシロスコープ／プローブによる優れた操作性
- プローブ補正ボックスまたはオシロスコープに表示されるメニューでの直接操作により設定コントロールが可能
- TekConnect®インタフェースを装備した当社リアルタイム・オシロスコープに接続することで、測定の自動制御が可能
- プローブ補正ボックスの上面または背面でTriMode／減衰比の確認が可能
アプリケーション
さまざまな規格に対応：
- PCI Express、Serial ATA、DDR2/3/4、USB
TriMode プロービングによる優れた接続性と性能
TriMode™プロービング・アーキテクチャ
TriMode プロービングでは、1 回のプローブ・セッティングで、差動測定、シングルエンド測定、コモン・モード測定が正確に実行できます。
高い信号忠実度と高速な波形取込みで業界をリードしてきた当社は、プローブ市場の先駆者としての実績に基づいて、革新的なプロービング・アーキテクチャである、"TriMode™プロービング"を開発し、その使いやすさと優れた信号忠実度により、次世代の業界標準を確立しました。このアーキテ
クチャにより、柔軟なプロービングが可能になり、より効果的で効率的な作業が行えます。P7500 シリーズ TriModeプローブ独自の機能により、プローブの接続ポイントをつなぎ変えることなく、差動測定、シングルエンド測定、コモン・モード測定を行うことができます。
セットアップ時間を短縮できるため、生産性が向上します。1回のプローブ・セットアップにより、ボタンを押すだけで 3種類の測定が行えます。P7500 シリーズの TriMode プローブ・アーキテクチャは、広帯域、DUT に対する低負荷という従来からの性能はそのままに、接続性と効率性が向上しました。
ハンドヘルドおよびフィクスチャによるプロービングは、オプションの精密差動プロービング ・ モジュール（P75PDPM）で行います。小型の精密なテーパ・チップ、テーパ・チップ部の可動機構、調整が容易なプローブ・チップ間スペーシングなどにより、0.75～4.57mm（30～180mil）の間隔のビア、テスト・ポイントに柔軟に対応できます。
比較的容易なテスト・パッドからアクセスが難しい高実装密度回路まで、各種の測定ポイントにアクセスできます。
信号忠実度
優れた信号品質により、信頼性の高い測定結果が得られます。当社の革新的な差動アーキテクチャと IBM 社 SiGe技術の優れた電気性能により、帯域と信号忠実性に対する今日および将来のニーズに対応することができます。
P7500 シリーズ・プローブ・アーキテクチャの特長を以下に示します。
- 広帯域：25GHz
- 優れたステップ応答
- 低回路負荷
- 高い CMRR
- 1 本のプローブによる差動測定、シングルエンド測定、コモン・モード測定
仕様
すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。
| TriMode プローブ・アーキテクチャ | P7520A 型 | P7516 型 | P7513A 型 | P7508A 型 | P7506 型 | P7504 型 |
|---|---|---|---|---|---|---|
| 周波数帯域（代表値、プローブのみ） | 20GHz 以上、A-B モード 18GHz 以上、その他のモード |
16GHz 以上 | 13GHz 以上 | 8GHz 以上 | 6GHz 以上 | 4GHz 以上 |
| 立上り時間（10～90%）（代表値、プローブのみ） | 27ps 未満、A-B モード 29ps 未満、その他のモード |
32ps 未満 | 40ps 未満 | 55ps 未満 | 75ps 未満 | 105ps 未満 |
| 立上り時間（20～80%） （代表値、プローブのみ） |
18ps 未満、A-B モード 20ps 未満、その他のモード |
24ps 未満 | 28ps 未満 | 35ps 未満 | 50ps 未満 | 70ps 未満 |
| 減衰比（切替） | 5：1 または 12.5：1 | 5：1 または 12.5：1 | 5：1 または 12.5：1 | 5：1 または 12.5：1 | 5：1 または 12.5：1 | 5：1 または 12.5：1 |
| 差動入力レンジ | ±0.625V（５：1） ±1.6V（12.5：1） |
±0.75V（５：1） ±1.75V（12.5：1） |
±0.75V（５：1） ±1.75V（12.5：1） |
±0.75V（５：1） ±1.75V（12.5：1） |
±0.75V（５：1） ±1.75V（12.5：1） |
±0.75V（５：1） ±1.75V（12.5：1） |
| 動作電圧範囲 | ＋ 3.7～－2.0V | ＋ 4.0～－2.0V | ＋ 4.0～－2.0V | ＋ 4.0～－2.0V | ＋ 4.0～－2.0V | ＋ 4.0～－2.0V |
| オフセット電圧レンジ | ＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
＋ 2.5～－1.5V、A-Bモード ＋ 3.4～－1.8V、その他のモード |
| DC 入力抵抗（差動） | 100kΩ | 100kΩ | 100kΩ | 100kΩ | 100kΩ | 100kΩ |
| ノイズ | 33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
33nV／√Hz 未満（5：1） 48nV／√Hz 未満（12.5：1） |
| CMRR（差動モード） | 60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 20dB（10GHz） 12dB（20GHz） |
60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 20dB（8GHz） 15dB（16GHz） |
60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 20dB（7GHz） 15dB（13GHz） |
60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 25dB（4GHz） 20dB（8GHz） |
60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 25dB（3GHz） 20dB（6GHz） |
60dB 以上（DC） 40dB 以上（50MHz） 30dB（1GHz） 28dB（2GHz） 25dB（4GHz） |
| 非破壊最大入力電圧 | ±15V | ±15V | ±15V | ±15V | ±15V | ±15V |
| インタフェース | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ | TekConnect™ |
| ケーブル長 | 1m | 1m | 1.3m | 1.3m | 1.3m | 1.3m |
最小システム要件／計測器との互換性
P7500 シリーズ TriMode プローブは、MSO/DSA/DPO70000 シリーズおよび TekConnect プローブ・インタフェースを装備した当社 TDS6000B/C シリーズ・オシロスコープで使用できます。推奨するプローブとオシロスコープの組合せ例を以下に記します。
| オシロスコープ、その他の計測 | 周波数帯域（オシロスコープ） | FW バージョン | 推奨プローブ |
|---|---|---|---|
| MSO/DPO73304DX 型 | 33GHz | V6.4.1 以降 | P7520A 型 |
| MSO/DPO72504DX 型 | 25GHz | V6.4.1 以降 | P7520A 型 |
| MSO/DPO72304DX 型 | 23GHz | V3.0 以降 | P7520A 型 |
| DPO/DSA71604 型 | 16GHz | V3.0 以降 | P7516 型 |
| DPO/DSA71254 型 | 12.5GHz | V3.0 以降 | P7513A 型 |
| DPO/DSA70804 型 | 8GHz | V3.0 以降 | P7508 型 |
| DPO/DSA70604 型 | 6GHz | V3.0 以降 | P7506 型 |
| DPO/DSA70404 型 | 4GHz | V3.0 以降 | P7504 型 |
| TDS6000C シリーズ | 12.5GHz、15GHz | V5.1.7 | P7516 型、P7513A 型 |
| TDS6000B シリーズ | 8GHz、6GHz | V5.1.3 | P7508 型、P7506 型 |
| 80A03 型 TekConnect プローブ・インタフェース | V2.3 | すべての P7500 シリーズ・プローブ | |
| RTPA2A 型 TekConnect プローブ・インタフェース | V2.3 | すべての P7500 シリーズ・プローブ |
システム仕様（代表値）
以下の表に示すシステム仕様は、P7520A 型プローブをDSA/DPO72504D 型または DSA/DPO73304D 型オシロスコープと、P75PST型ソルダ・チップで併用した場合の値です。
| 項目 | A-B モード | その他のモード |
|---|---|---|
| システム帯域 | 25GHz | 18GHz 以上 |
| システム立上り時間（10～90%） | 20ps 未満 | 29ps 未満 |
| システム立上り時間（20～80%） | 14ps 未満 | 20ps 未満 |
商品仕様
| 製品名: | P7520A |
|---|---|
| 型番: | P7520A |
| メーカー: | テクトロニクス |
