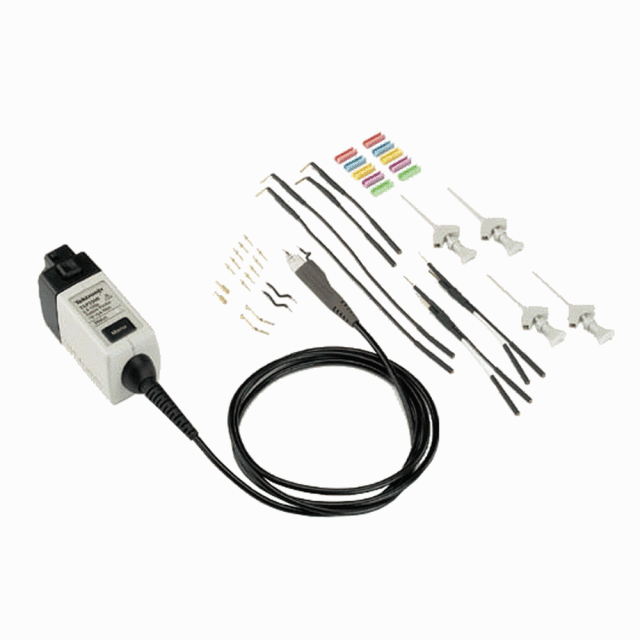

Tektronix 1.5GHzアクティブ・プローブ TAP1500型
TAP1500型は、今日のデジタル・システム設計の要求にこたえる、優れた高速電気特性と機械特性を実現した、シングルエンド・アクティブFETプローブです。
TekVPIプローブ・インタフェースを装備したオシロスコープに直接接続できるように設計されており、以下に示す優れた特長により高速信号の取込みと正確な測定結果を可能にしています。
- 優れた電気性能
-周波数帯域:1.5GHz
-立上り時間:267ps以下
-入力容量:1pF以下
-入力抵抗:1MΩ
-入力ダイナミック・レンジ:~8~+8V
-DC入力オフセット・レンジ:~10~+10V - 汎用性の高い機械性能
-小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
-0.5mmピッチのSMDにも対応可能なプローブ・アクセサリ
-信頼性の高い、堅牢な設計 - 優れた操作性
-TekVPI~プローブ・インタフェースを装備したオシロスコープに直接接続可能
-自動単位スケーリングとオシロスコープ上でのリードアウト表示
-オシロスコープに表示されるプローブ・メニューにより、プローブ・ステータス/診断、プローブDCオフセットが設定可能
-オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能
アプリケーション
- 高速デジタル・システムの設計
- コンポーネントの設計/特性評価
- 製造技術/テスト
- 教育、研究機関
- 16Vp-pまでの電圧振幅信号測定
基本仕様
| 周波数帯域(プローブ単体) | 1.5GHz以上 |
| 減衰比(プローブ単体) | 10:1、±2% |
| 立上り時間(プローブ単体) | 267ps未満 |
| 入力容量 | 1pF未満 |
| 入力抵抗 | 1MΩ |
| リニア・ダイナミック・レンジ | ±8V(16Vp-p) |
| 入力オフセット・レンジ | ±10V |
| 非破壊最大入力電圧 | ±15V(DC+ピークAC) |
| 伝搬遅延 | 5.3ns |
| 電源 | TekVPIインタフェースを装備したオシロスコープから直接電源が供給され ます。 |
| 寸法・質量 | プローブ・ヘッドの寸法:高さ11.25mm、幅5.1mm、長さ60.4mm その他の寸法:ケーブル長1300mm 質量:0.45kg |
| 付属品 | 低インダクタンス2.5cmZグランド・リードx2、7.6cmグランド・リードx2、15.2cmグランド・リードx2、Yリード・アダプタx2、カラー・バンド5色x各2、プローブ・チップx10、Micro CKTテスト・チップx4、フレックス90°スクエア・ピン・アダプタx2、2.5mmスクエア・ピン・アダプタx2、ユーザ・マニュアル(英文) x1、ナイロン製キャリング・ケースx1、英文試験成績書x1 |
お取り寄せ品。標準納期:約5週間(短縮有り)
保証:メーカー保証
校正:別途料金
商品仕様
| 製品名: | TAP1500 |
|---|---|
| 型番: | TAP1500 |
| メーカー: | テクトロニクス |
