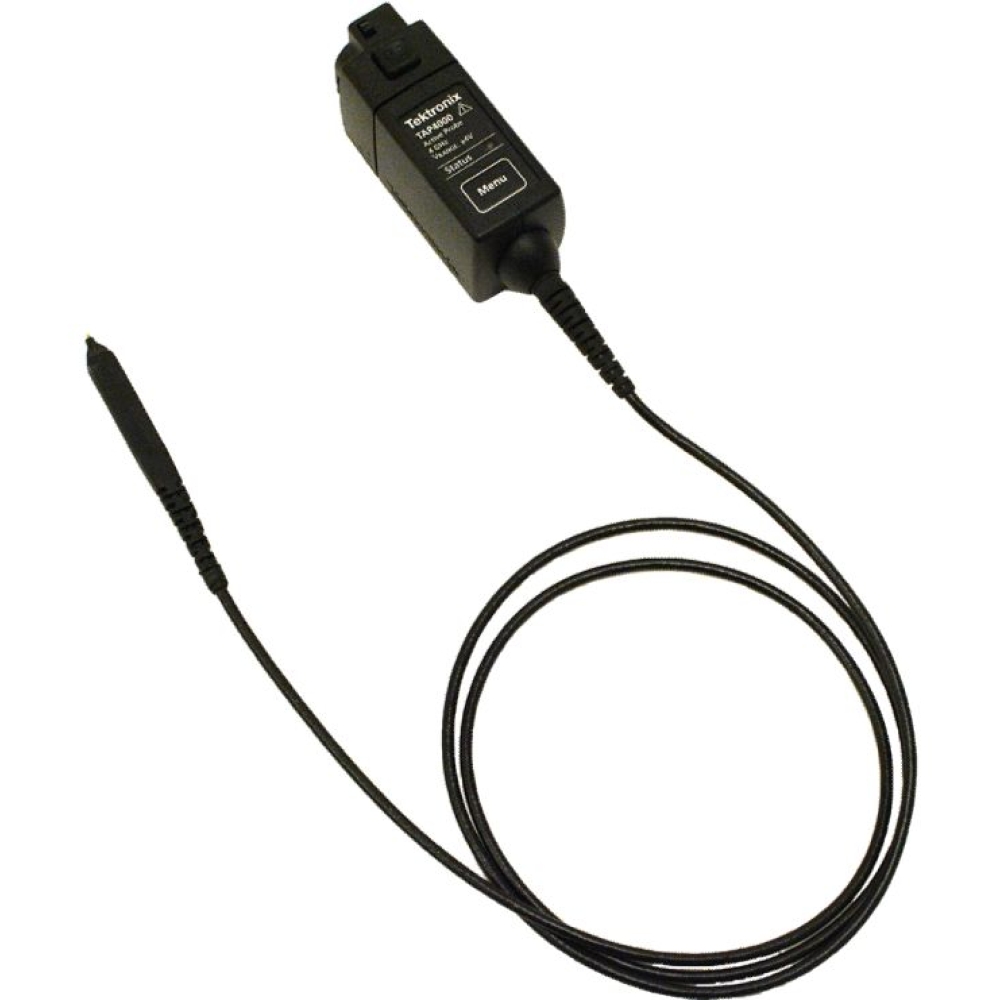

Tektronix アクティブ・プローブ

TAP2500型、TAP3500型、TAP4000型は、今日のデジタル・システム設計に必要とされる、優れた高速な電気的性能と機械的性能を備えたシングル・エンド・アクティブFETプローブです。

主な特長

• 優れた電気的性能
• 優れたプローブ 周波数帯域
• 高速のプローブ高速な立上り時間
• 優れた信号忠実度
• 入力容量：0.8pF以下
• 入力抵抗：40kΩ
• 入力ダイナミック・レンジ：－4V～＋4V
• 入力オフセット・レンジ：－10V～＋10VDC
• 最大入力電圧（非破壊）：±30V（DC＋ピークAC）

多様な用途に対応できる機械的性能

• 小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
• 0.5mmピッチまでのSMDに直接接続が可能なDUT接続アクセサリ
• 信頼性の高い堅牢な設計

優れた操作性

• TekVPIプローブ・インタフェースを装備したオシロスコープに直接接続可能
• 単位は自動的にスケーリングされ、オシロスコープ上にリードアウトを表示可能
• オシロスコープに表示されるプローブ・メニューにより、プローブ・ステータス／診断、プローブDCオフセットが設定可能
• オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能

アプリケーション

• 高速回路の検証、デバッグ、特性評価
• シグナル・インテグリティ／ジッタ／タイミング解析
• 製造技術/テスト
• 8Vp-pまでの電圧振幅測定

TekVPI™プローブ・インタフェースに対応したTAP2500型・TAP3500型・TAP4000型アクティブ・プローブ

信号を忠実に測定するには、そのアプリケーションに最適なプローブを選択することが重要です。アクティブ・プローブを使用することで、高周波測定における信号の再生忠実度が確保されます。TAP2500型、TAP3500型、TAP4000型は、入力容量が非常に低く、今日のデジタル・システム設計で必要とされる、優れた電気性能と機械性能を備えたシングル・エンド・アクティブFETプローブです。
TekVPI™プローブ・インタフェースを装備したオシロスコープに直接接続できるように設計されており、以下に示す優れた特長により高速信号の取込みと正確な測定結果を可能にしています。

• 0.8pF以下の入力容量と40kΩの入力抵抗により、DUTの負荷を軽減
• DUTとの多様な接続手段の提供により、小さなSMDにも接続可能
• プローブ先端で最高3.5GHzの周波数帯域を実現

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

電気特性（保証値）

• 減衰比（プローブ単体）
  10：1
• 立上り時間（プローブ単体）
  TAP2500型：140ps未満
  TAP3500型：130ps未満

性能（代表値）

• 周波数帯域（プローブ単体）
  TAP2500型：2.5GHz以上
  TAP3500型：3.5GHz以上
  TAP4000型：4GHz以上
• 立上り時間（プローブ単体）
  TAP4000型：115ps以下
• 入力容量
  0.8pF以下
• 入力抵抗
  40kΩ
• 入力ダイナミック・レンジ
  ±4.0V
• 入力オフセット・レンジ
  ±10V
• 最大非破壊入力電圧
  ±30V（DC＋ピークAC）
• 伝播遅延
  5.3ns

寸法／質量

プローブ・ヘッド・サイズ

• 高さ
  7.6mm
• 幅
  7.6mm
• 長さ
  57.2mm

その他の寸法

• ケーブル長
  1,300mm

質量

• 一式
  1.55kg（プローブ、アクセサリ、およびパッケージ）
• 本体
  0.091kg（プローブ本体のみ、ME Lab Scaleによる実測値）

電源
TekVPIインタフェースを装備したオシロスコープから直接電源が供給されます。

EMC（電磁適合性）および安全性

温度

• 動作時
  0～＋50℃
• 非動作時
  ー40～＋71℃

湿度

• 動作時
  相対湿度5～95%（＋30℃まで）
  相対湿度5～85%（30～＋50℃）
  結露なきこと
• 非動作時
  相対湿度5～95%（＋30℃まで）
  相対湿度5～85%（30～＋75℃）
  結露なきこと

高度

• 動作時
  4,400mまで
• 非動作時
  12,192mまで
• EMC
  EN 55011、Class A
• 規制
  コンプライアンス・ラベル
  C-Tick（オーストラリア／ニュージーランド）
  CE（EU）
  WEEE（EU）
