Tektronix AC/DC電流プローブ

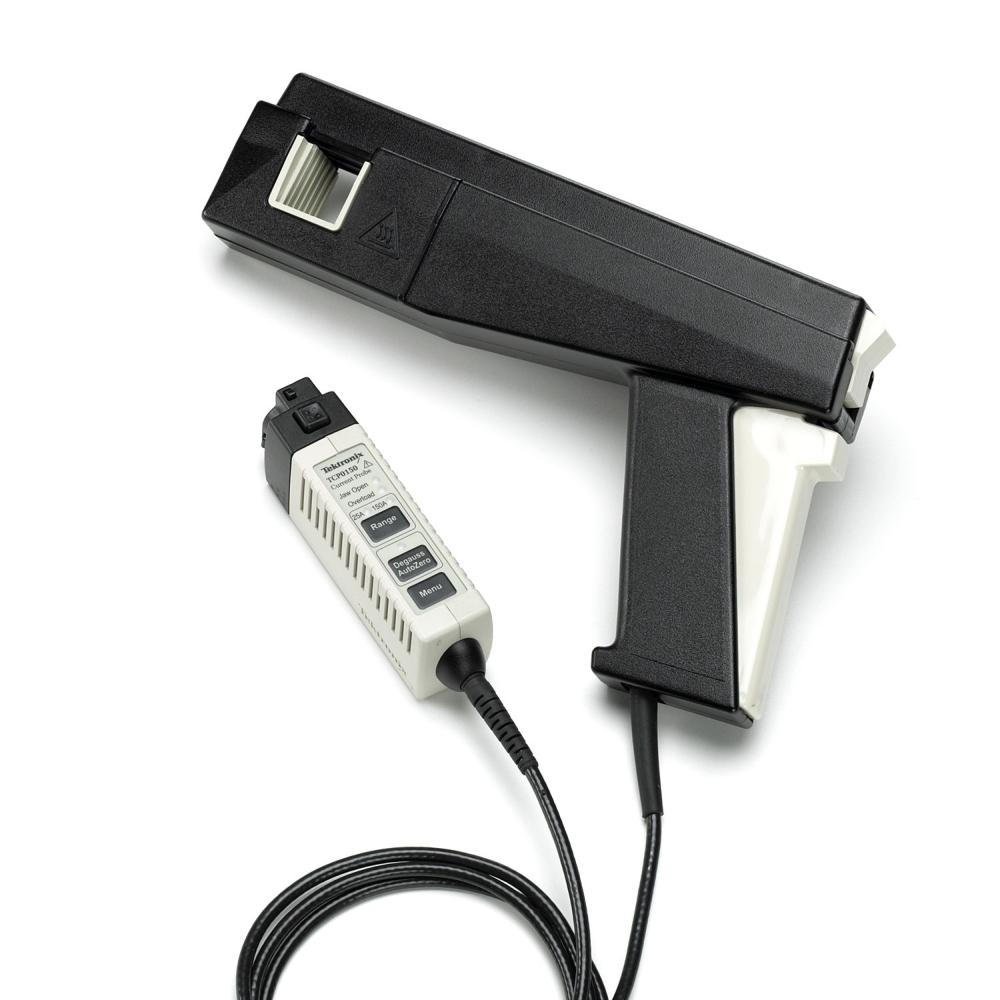

TCP0150型は高性能で操作性の優れた150A AC/DC電流プローブで、TekVPIプローブ・インタフェースを装備した機器に直接接続できます。

主な性能仕様

• 周波数帯域：DC～20MHz
• 最大電流：150ARMS
• ピーク・パルス電流：500A
• DCゲイン確度：1%未満（代表値）
• 5mAレベルの低電流も正確に測定可能

主な特長

• 操作性に優れ、正確なAC/DC電流測定
• TekVPI™プローブ・インタフェースを使用してオシロスコープに直接接続
• 低ノイズ、低DCドリフト
• 自動単位スケーリングとオシロスコープ上でのリードアウト表示
• GPIB/USBによるオシロスコープを介したプローブのリモート・コントロール
• スプリットコア構造により、配線を切断することなく容易に接続可能
• 使いやすい消磁／自動ゼロ機能
• プローブ本体、オシロスコープ・メニューの両方による、設定とプローブ・ステータス／診断機能

アプリケーション(A)

• 電源
• 半導体デバイス
• 電力用インバータ／コンバータ
• 電子安定器
• 産業用／家電機器
• モータ駆動
• 輸送システム

選択可能な25Aレンジ、150Aレンジにおいて20MHzの電流を測定することができます。5mA/divの感度設定により低電流も正確に測定でき、広範囲な電流値に対応することができます。

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

保証特性

• 周波数帯域
  DC～20MHz（－3dB）周波数により低下。
• 立上り時間
  17.5 ns以下
• 最大実効値電流
  150 A
• 最大ピーク・パルス電流
  500 A
• 最高感度
  5mA（1mV/divの設定が可能なオシロスコープで）
  ACカップリング（AC/DCカップリングをサポートするオシロスコープで）
• 電流レンジ
  25 A および 150 A
• 最大裸線電圧
  600VRMS CAT IおよびII
  300 VRMS CAT III

性能（代表値）

• DC確度
  ±1%（代表値）、±3%（保証値）

最大電流時間積

• 25 Aレンジ
  3,000Aµs
• 150Aレンジ
  15,000Aµs
• 挿入インピーダンス
  1 MHzで0.03 Ω
  5 MHzで0.075 Ω
  10MHzで0.125
  20 MHzで0.3
• 信号遅延
  約21ns
• 表示実効値ノイズ
  500µARMS以下（プローブ単体）

物理特性

• ケーブル長 2m（79 in.）

プローブ・ヘッド・サイズ

• 長さ
  26.8cm
• 幅
  4.1cm
• 高さ
  15.6cm
• 最大導体直径
  21mm×25mm
• 出荷時質量
  0.7865kg（1.734lb.）
• 電力要件
  TekVPIインタフェースを装備したオシロスコープから直接供給

環境条件

温度

• 動作時
  0℃～＋50℃
• 非動作時
  －40～＋75℃

湿度

• 動作時
  +30℃以下で5%～95%の相対湿度（RH）
  ＋30℃超、＋50℃以下で5%～85%の相対湿度（RH）、結露なし
• 非動作時
  +30℃以下で5%～95%の相対湿度（RH）
  ＋30℃超、＋75℃以下で5%～85%の相対湿度（RH）、結露なし

高度

• 動作時
  最高2,000 m（6,560 フィート）
• 非動作時
  最高12,000 m（40,000 フィート）
