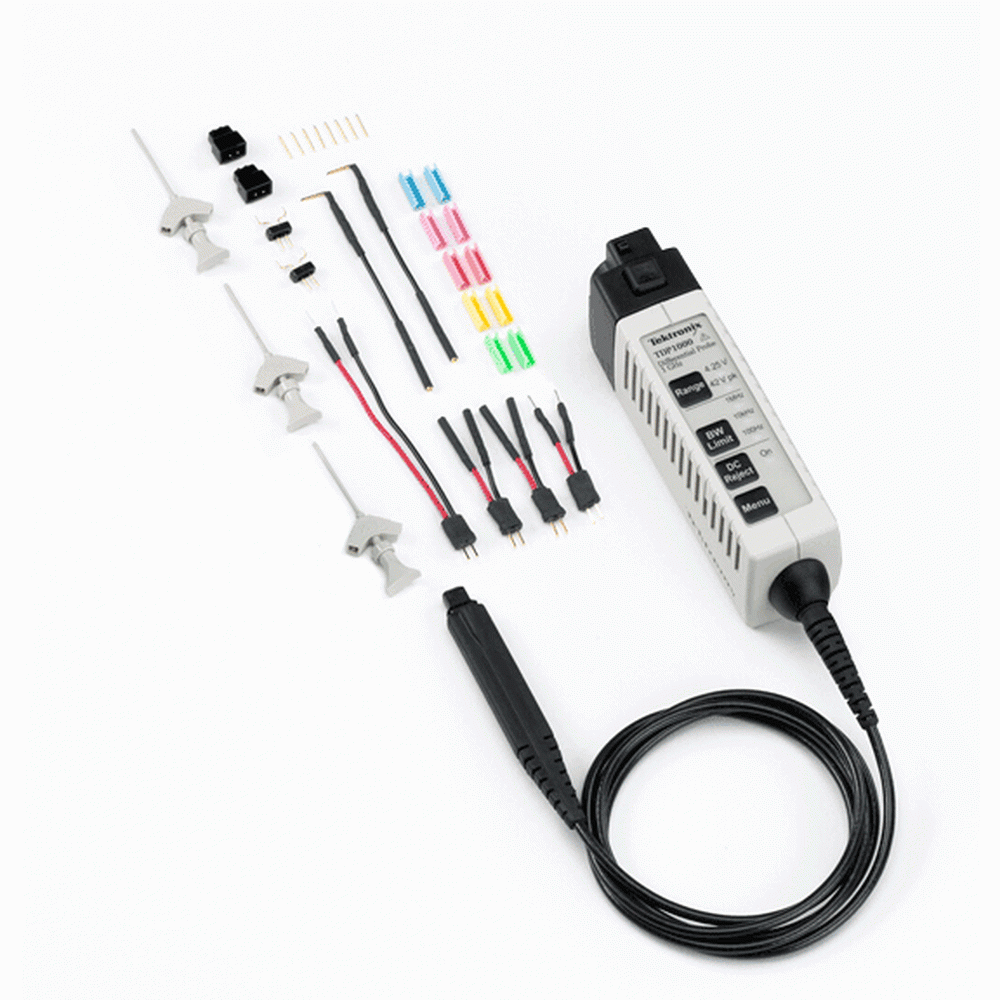

Tektronix 差動プローブ TekVPI 対応 TDP1000型
MSO4000Bシリーズから直接電源の供給が可能！TekVPI(R)対応プローブ
TDP1000型 差動プローブ
特長
優れた電気性能
- プローブ帯域： 1GHz
- 差動入力容量： 1pF未満
- 差動入力抵抗： 1MΩ
- 差動入力電圧： ±42V（DC＋ピークAC）
- CMRR： 18dB以上（250MHz、50：1の減衰比において）
- 選択可能な帯域制限フィルタ
- DC除去
さまざまなDUT接続に対応
- 小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
- ストレート・ピン、スクエア・ピン、ソルダリング、可変ピッチのスタンダード・アクセサリ
- 信頼性の高い、堅牢な設計
優れた操作性
- 自動単位スケーリングとオシロスコープ上でのリードアウト表示
- TekVPIRプローブ・インタフェースを装備したオシロスコープに直接接続可能
- オシロスコープに表示されるプローブ・メニューにより、プローブの設定とステータス表示が可能
- オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能
- オートゼロ機能-出力のオフセットをキャンセル
アプリケーション
- 高速スイッチング電源の設計
- CAN/LINバスの設計
- 高速デジタル回路の設計
- デジタル回路の設計と特性評価
- 製造テスト
- 研究／開発
TDP1000型、TDP0500型は、最新のスイッチング電源、CAN/LINバス、高速デジタル・システムの設計で
求められる、優れた高速電気性能と機械性能を備えた高電圧差動プローブです。
TekVPI プローブ・インタフェースまたはTekProbe BNCインタフェースを装備した
Tektronix社オシロスコープに直接接続して使用するように設計されています。
従来の測定課題に対しては以下のソリューションで応えることにより、高速信号へ対応でき、
忠実に波形を再現できます。
お取り寄せ商品。標準納期：約3週間
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TDP1000 |
|---|---|
| 型番: | TDP1000 |
| メーカー: | テクトロニクス |
