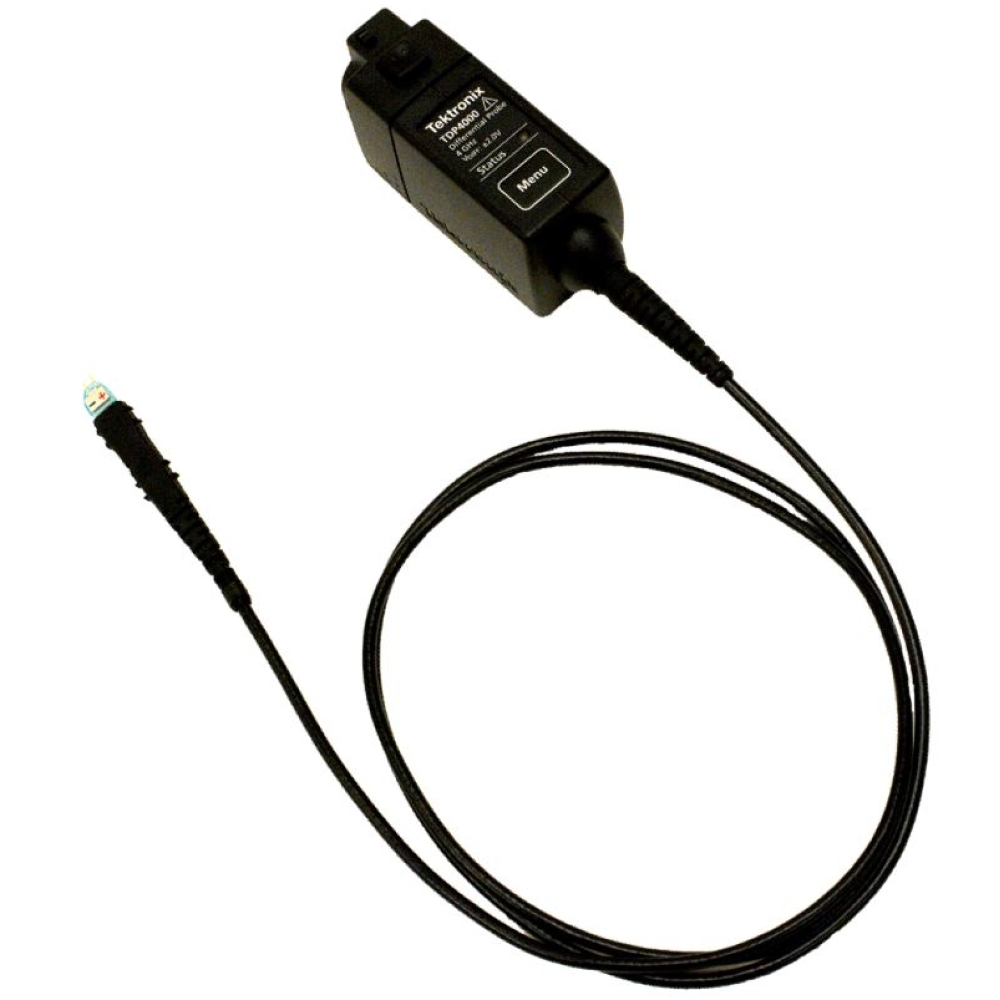

Tektronix 4GHz差動プローブ TDP4000

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix 差動プローブ

差動アクティブ・プローブを使用すると、高周波測定における優れた信号再生が可能になり、信号忠実度が向上します。TDP1500型、TDP3500型、TDP4000型は入力容量が非常に低く、DUTとの接続性に優れており、今日のデジタル・システム設計で必要とされる電気性能と機械性能を兼ね備えています。

主な性能仕様

• プローブ周波数帯域：4GHz（TDP4000型）、3.5GHz（TDP3500型）、1.5GHz（TDP1500型）
• 差動入力容量：1pF未満（TDP1500型）、0.3pF未満（TDP3500/TDP4000型）
• 差動入力抵抗：200kΩ（TDP1500型）、100kΩ（TDP3500/TDP4000型）
• 入力電圧（DC＋ピークAC）：±25V（TDP1500型）、±15V（TDP3500/TDP4000型）（非破壊）
• 同相除去比（CMRR）：60dB以上（1MHz）、25dB以上（1GHz）

主な特長

• 優れた電気性能
  ・　周波数帯域：4GHz、3.5GHz、1.5GHz－シリアルおよびデジタルのアプリケーションで正確な測定が可能
  ・　優れたコモンモード除去比－同相ノイズを除去し、測定エラーを低減
  ・　低容量と高抵抗による小さな負荷効果 － 信号忠実性を保ち、被測定回路に与える影響を低減
• 汎用性の高い機械性能
  ・　小型、軽量のプローブ・ヘッドにより、込み入った回路基板にもプロービングが可能
  ・　豊富なアタッチメントにより、狭いピッチのSMDにも接続が可能
  ・　信頼性の高い堅牢な設計
• 優れた操作性
  ・　TekVPI™プローブ・インタフェースを装備したオシロスコープに直接接続可能
  ・　単位は自動的にスケーリングされ、オシロスコープ上にリードアウトを表示可能
  ・　プローブ補正ボックスまたはオシロスコープのプローブ・ メニューから、プローブのステータス、設定、診断情報を表示可能
• 統合されたオシロスコープ／プローブ・システム
  ・　TekVPI™インタフェースを装備したオシロスコープに直接接続可能で、電源もオシロスコープから供給（外付けの電源が不要）
  ・　ボタンを押すだけでオシロスコープ上にプローブ・メニューを表示可能
  ・　プローブの補正ボックスまたはオシロスコープのユーザ・インタフェースから設定、コントロールが可能
  ・　オートゼロ機能－出力のオフセットをキャンセル
  ・　オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能

アプリケーション

• 代表的な高速シリアル・バスの設計、検証、デバッグ、特性評価：
  ・　I 2C
  ・　CAN/LIN
  ・　SPI
  ・　Serial ATA
  ・　Ethernet（GbE）
  ・　USB 2.0
  ・　FireWire (1394b)
• シグナル・インテグリティ／ジッタ／タイミング解析
• 製造、技術、テスト

進化した測定ツール

TDP1500型、TDP3500型、TDP4000型差動プローブはTekVPI™プローブ・インタフェースに直接接続できるように設計されており、従来の問題点に対しては以下のソリューションで応えることにより、高速信号への対応と忠実な波形の再現を実現しています。

• 低容量、高入力抵抗により、DUTへの負荷効果を低減
• DUTとの接続性－豊富なアクセサリにより、小さなSMDにも接続可能（標準で付属されるアクセサリ以外にも豊富なアクセサリを用意）
• 優れたシステム（オシロスコープとプローブ）帯域幅－TekVPIインタフェースを装備した4GHzまでのオシロスコープに対応したプロービング・ソリューション

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

性能（保証値）

• 周波数帯域（プローブ単体）
  ・　TDP1500 型 1.5GHz 以上（保証値）
• 立上り時間（プローブ単体）
  ・　TDP3500 型 140ps 以下
• 減衰比
  ・　TDP1500 型 1：1、10：1
  ・　TDP3500 型 5：1
• CMRR 60dB 以上（1MHz）、25dB 以上（1GHz）
• 非破壊最大入力電圧
  ・　TDP1500 型 ±25V（DC ＋ピーク AC）
  ・　TDP3500 型 ±15V（DC ＋ピーク AC）
  ・　TDP4000 型 ±15V（DC ＋ピーク AC）

性能（代表値）

• 周波数帯域（プローブ単体）
  ・　TDP3500 型 3.5GHz 以上
  ・　TDP4000 型 4GHz 以上
• 立上り時間（プローブ単体）
  ・　TDP1500 型 265ps 以下
  ・　TDP4000 型 125ps 以下
• 差動入力容量
  ・　TDP1500 型 1pF 以下
  ・　TDP3500 型 0.3pF 以下
  ・　TDP4000 型 0.3pF 以下
• 差動入力抵抗
  ・　TDP1500 型 200kΩ
  ・　TDP3500 型 100kΩ
  ・　TDP4000 型 100kΩ
