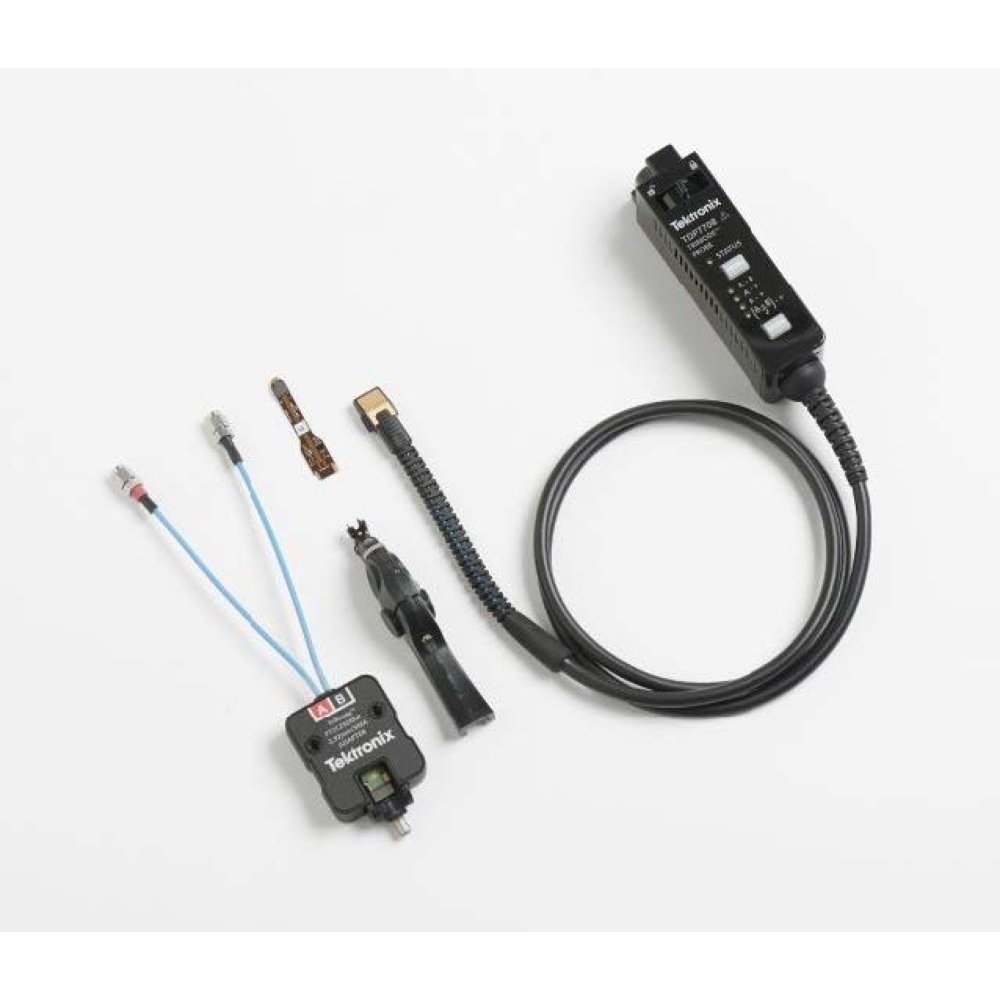

Tektronix TDP7000シリーズTriModeプローブ

主な特長

• 広帯域による優れた信号忠実度
  ・　8GHz（TDP7708型）
  ・　6GHz（TDP7706型）
  ・　4GHz（TDP7704型）
• デバイスへの影響を低減
  ・　柔軟性に優れた薄型のはんだ付け用チップ
  ・　軽量で柔軟性のあるプローブ・ケーブル
  ・　アクティブ・バッファ・チップ設計によるプローブ負荷の低減
• TekFlex™コネクタ技術により接続が容易
  ・　使いやすいクリップ式のアクセサリ・コネクタ
  ・　はんだ付けチップ、オプションのハンドヘルド／プロービング・アーム用ブラウザ・チップ、同軸入力（SMAアダプタ）など、さまざまな接続形態に対応
  ・　P7700シリーズのチップ・アクセサリとの相互互換性を確保
  ・　8GHzまでの周波数帯域をサポート
  ・　広範な動作温度範囲に対応したプローブ・ケーブルとはんだ付けチップ
• プローブ／チップ固有のSパラメータ ・　プローブ／チップの信号経路における、固有のSパラメータ・モデルに基づいたAC補正機能 ・　各プローブ、チップに対して固有のDSPフィルタを生成可能
• FlexChannel®インタフェースによるオシロスコープ／プローブ制御と優れた操作性 ・　プローブ・ボタンまたはオシロスコープのメニューから直接制御が可能 ・　オシロスコープによるプローブ設定の自動制御 ・　オシロスコープに接続するだけでプローブ／チップを自動認識

TDP7700シリーズTriModeプローブ

TriModeプロービングでは、一度セットアップするだけで、差動、シングルエンド、コモンモードの測定を確実に実施できます。この独自の機能を使用して、プローブの接続ポイントをつなぎ変えることなく、差動測定、シングルエンド測定、コモン・モード測定を切り替えながら、より効果的、効率的に作業を進めることができます。

TekFlexコネクタ技術

TDP7700シリーズTriModeプローブには、TekFlexコネクタ技術が使用されています。この技術では、高速信号経路とアクティブ・バッファ・チップ用のパワーおよび通信サポートが1つに統合されており、アクセサリ・コネクタとの接続が簡単に行えます。TekFlexコネクタはクリップ式になっており、開いた状態では、必要最小限の力を加えるだけでアクセサリ・チップを取り付けることができます。TekFlexコネクタを閉じると、アクセサリはしっかりと固定されるため、コネクタが外れてしまうという事故を防止できます。
TekFlexコネクタにより、TDP7700シリーズ・プローブでは、入力接続部からわずか数ミリの位置にバッファ増幅器を備えた、アクティブ・プローブ・チップが利用できます。アクティブ・チップにより信号経路が短くできるため、信号品質が向上し、高入力インピーダンスでの測定が可能になります。また、信号ロス、キャパシタンス、加法性ノイズも抑えられます。

ハンドヘルド・プロービング用ブラウザ・アクセサリ

すばやく測定、デバッグする必要がある場合、TDP7700シリーズのブラウザ・アクセサリを使用すれば、簡単に対応できます。P77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが行えます。精密に設計されたチップを備えており、位置を確認しやすく、正確な位置合わせが可能です。ファインピッチ・コンポーネント、0.2mmという狭い間隔での差動トレースにも最適です。
P77BRWSR 手持ちブラウザ・アクセサリは、チップ間隔の調整機能を持ち、手またはプローブ・アームを使用したプロービングが可能。
ブラウザのチップはさまざまな測定に対応でき、便利なサム・ホイールを使用することでチップの間隔を調整できます。チップにはヘッドライトが装備されており、プローブ・ポイントの見やすくなります。ブラウザ・チップには、強度の高いベリリウム銅とスーパーセラミック抵抗器が使用されています*。P77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが可能で、優れた信号忠実度と利便性を備えています。
P77BRWSR 型手持ちブラウザ・アクセサリは、手またはプローブ・アームによるプロービングが可能。ヘッドライトにより、プローブ・ポイントの見やすさが飛躍的に向上
*特許申請中のピン技術

同軸入力（SMA）アダプタ

テスト・フィクスチャやプロトタイプ基板では、SMAなどのRF／同軸コネクタがよく使用されています。SAMアダプタを使用することで、基板上のコネクタにTDP7700シリーズ・プローブをを簡単に接続できます。P77C292MM型アダプタを使用すれば、フル帯域幅を生かしながらも、低ノイズで2.92mm/3.5mm/SMAコネクタに接続できます。P77C292MM型アダプタはTriMode機能を備えており、1回の接続で差動、シングルエンド、コモン・モード測定が行えます。
終端電圧は手動で設定することも、またはTDP7700シリーズ・プローブの電圧センス回路を使用して、自動的に設定することもできます（範囲は±2.5V）。

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

電気特性

減衰比

• はんだ付け用チップ
  4：1
• ブラウザ
  10：1
• 同軸入力（SMA）アダプタ
  0.7：1/1.3：1/2.7：1/5：1/10：1
• DCゲイン確度、代表値
  ±2.0%
• 出力ゼロ、代表値
  ±4mV
• 直線性（代表値）
  ±1%
• 入力感度電圧確度、代表値
  Vin ±30 mV（2.92mmアダプタ・チップの動作電圧範囲に対して）
• 終端電圧範囲、代表値
  ±2.5mV
• 過負荷インジケータの範囲、代表値
  プローブ入力が電流制限を受けているとき、または入力に過電圧が生じているときに、過負荷インジケータがアクティブになります。

CMRR、代表値

• DC
  34dB
• 50MHz 34dB
• 1GHz
  24dB
• 10GHz
  14dB
• 20GHz
  10dB
• 時間遅延、代表値
  5.05ns ± 0.1ns

微小信号の立上り時間、代表値

立上り時間（10～90%）

立上り時間（20～80%）

微小信号の周波数応答、代表値

システム・ノイズ、代表値、P77STCABL型チップを使用したプローブ

システム・ノイズ

DC入力抵抗（、代表値）

低周波入力容量（差動、代表値）

• はんだ付け用チップ
  0.4pF
• ブラウザ
  0.23pF（間隔：50ミル）
  0.22pF（間隔：200ミル）

動作電圧範囲、代表値

• はんだ付けチップ
  ±5.25V
• ブラウザ
  ±10V
• SMAアダプタ
  ±4 V
• DCゲイン確度、代表値
  ±2.0%

入力オフセット電圧範囲（代表値）

• はんだ付け用チップ
  －4V～＋4V
• ブラウザ
  －10V～＋10V
• SMAアダプタ
  －4V～＋4V

非破壊入力レンジ（代表値）

• はんだ付け用チップ、ブラウザ
  －15V～＋15V
• SMAアダプタ
  －5 V～＋5 V
• 入力スルー・レート、代表値
  30V/ns以上、シングルエンド、両方の入力

入力レンジ、代表値

SMAアダプタの終端電圧範囲

• －4V～＋4V

公称特性

質量

• プローブ・ケーブルおよびヘッド
  99.22g
• プローブ（補正ボックス、ケーブルおよびヘッド）
  272.16g
• ケーブル長
  1.21m
• オシロスコープ・インタフェース
  TekVPI ®
• アクセサリ・コネクタ
  TekFlex

環境条件

• 温度範囲
  補正ボックスおよびブラウザ
  動作時：0℃～＋50℃
  非動作時：－20℃～＋60℃
• ケーブルおよびはんだ付けチップ
  動作時：ー35℃～85℃
  非動作時：－35℃～85℃
• SMAアダプタ
  動作時：ー35℃～85℃
  非動作時：－35℃～85℃
• 高度（非動作時）
  12,000m

湿度、補正ボックス

• 動作時
  相対湿度（RH）5～90%（＋40℃まで）、5～55%（＋40℃～＋50℃）、結露なきこと
• 非動作時
  相対湿度（RH）5～90%（＋40℃まで）、5～55%（＋40℃～＋60℃）、結露なきこと
• 互換性対応オシロスコープ
  TDP7700シリーズ・プローブは以下のオシロスコープに対応しています。
  MSO6シリーズ
