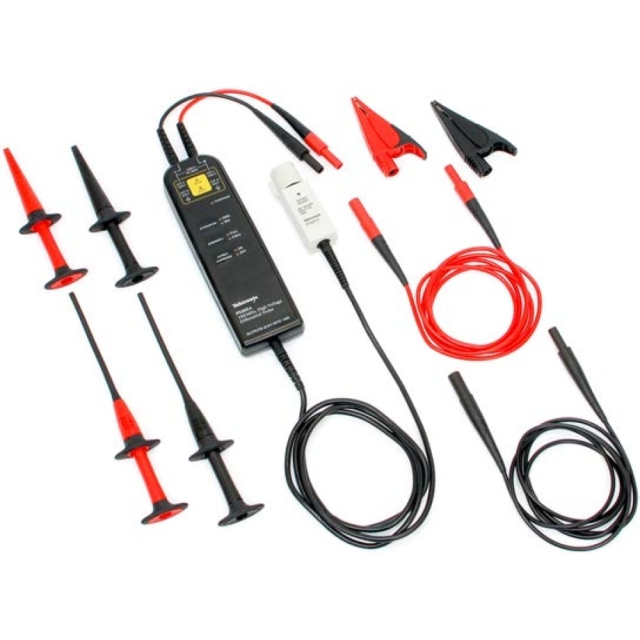

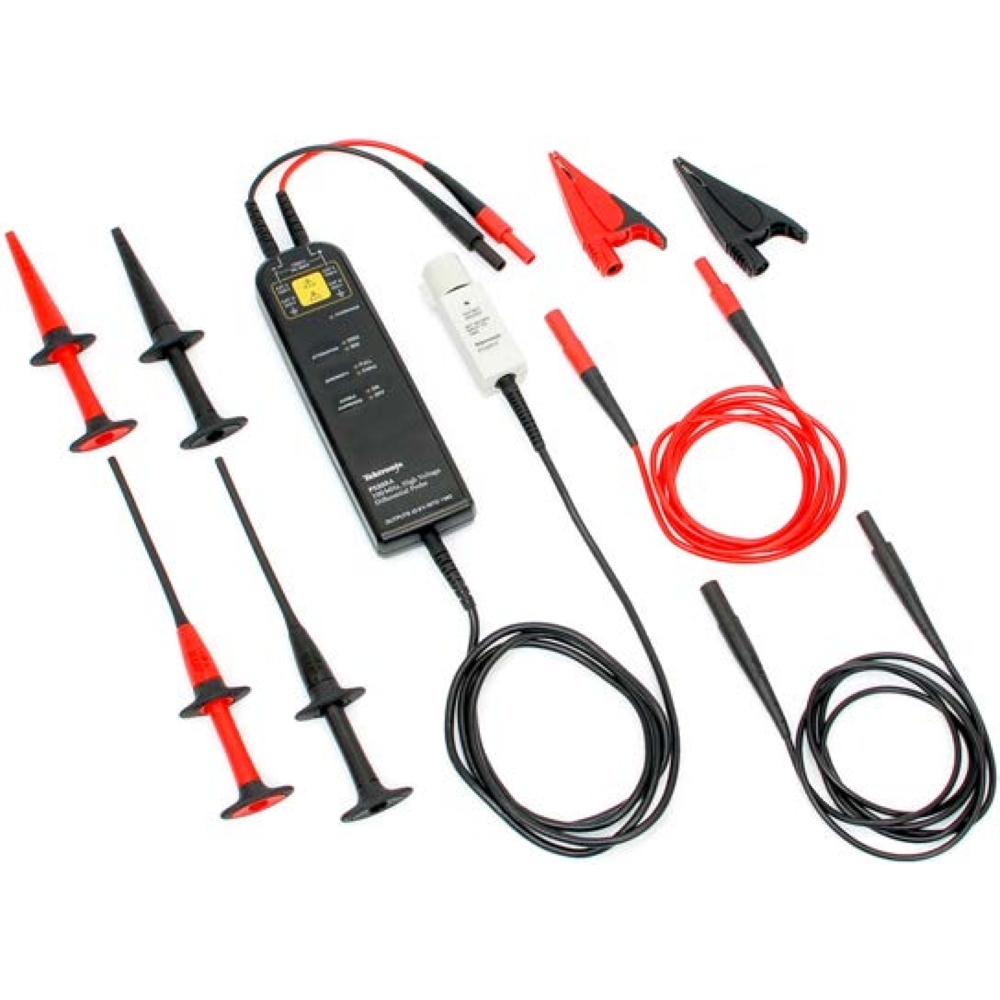

Tektronix 高電圧差動プローブ
テクトロニクスは、フローティング測定を安全かつ正確に測定するための高電圧プローブを豊富に取り揃えています。
主な性能仕様
- 最高周波数帯域：200 MHz
- 最大差動電圧：6,000V（DC＋ピークAC）
- 最大コモンモード入力電圧：2,300V（実効値）
主な特長
- オーバレンジ・インジケータを搭載
- 安全規格に適合
- 減衰比を切り替え可能
- 周波数帯域制限を切り替え可能
アプリケーション(A)
- フローティング測定
- スイッチング電源の設計
- モータ・ドライブの設計
- インバータ回路の設計
- CRTディスプレイの設計
- パワー･コンバータの設計と修理
- パワー・デバイスの評価
拡張機能
- BNCインタフェース（P5200A型プローブ）
- TekVPI®インタフェース（（TMDPシリーズ、THDPシリーズ・プローブ）
- TekProbe®インタフェース（P5202Aシリーズ、P5205Aシリーズ、P5210Aシリーズ・プローブ)
安全性に優れた高電圧プローブ・ソリューション
当社の製品中、最大の差動電圧のダイナミック・レンジに対応したTHDP0100型およびP5210A型では、最大±6,000 Vの電圧を安全に測定できます。THDP0100型では、最大100 MHzの周波数帯域と最大2,500 V/nsのスルーレート（ゲインが1/1000の場合）をサポートしています。プローブにはサイズの異なる2種類のフック・チップが付属しています。さらに、入力電圧がプローブのリニア･レンジを超えた場合に、表示と音でユーザに知らせるオーバレンジ・インジケータを装備しています。
THDP0200型およびP5205A型はアクティブ差動プローブで、最大±1,500 Vの電圧を安全に測定する性能があります。これらのプローブを使用すれば、モータ・ドライブやパワー・コンバータなどのIGBT回路の電圧を安全に測定できます。THDP0200型では、最大200MHzの周波数帯域と最大275 V/nsのスルーレート（ゲインが1/250の場合）をサポートしています。
TMDP0200型およびP5202A型は、差動電圧の要件が最大±750 Vの中電圧の測定用に設計されています。これらのプローブには低減衰レンジがあり、優れたS/N比が得られます。
P5200A型は各種オシロスコープに対応します。オシロスコープを接地させた状態で、フローティング回路を安全に測定することができます。P5200A型アクティブ差動プローブは、フローティング信号を低電圧のグランド基準信号に変更するため、どのようなオシロスコープを使用していても安全かつ簡単に表示できます。
安全のため、P5200A型高電圧差動プローブは、当社TPS2000シリーズおよびTHS3000シリーズ・オシロスコープなど、フローティング入力（絶縁入力）付きオシロスコープには使用しないでください。P5200A型高電圧差動プローブを使用できるのは、接地入力付きのオシロスコープなどの測定機器に限られます。
接続オプション
TMDPシリーズおよびTHDPシリーズ・プローブには、TekVPI®インタフェースが装備されており、オシロスコープとプローブ間に優れた通信機能を実現しています。プローブ・メニュー・ボタンを押すと、オシロスコープのディスプレイにプローブ・コントロール・メニューが表示されるので、必要なプローブ設定やコントロールの機能をすべて利用できます。これらのプローブは、TekVPI®オシロスコープで動作するように設計されているため、TPA-BNCアダプタは必要ではありません。
P52xxAシリーズ・プローブには、オシロスコープにスケール情報を伝えるTektronix TekProbe®インタフェースが装備されています。このTekProbe®インタフェースを装備したオシロスコープには直接接続が可能であり、また1103型TekProbe®電源を使用すると、すべてのオシロスコープに直接接続することができます。
仕様
すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。
モデル概要
TekVPI®インタフェースを装備したプローブ
| TMDP0200 | THDP0200 | THDP0100 | |
|---|---|---|---|
| 減衰比 | 25X型／250X型 | 50X型／500X型 | 100X型／1000X型 |
| 差動電圧 | 250X型：±750 V 25X型：±75 V |
500X型：±1500 V 50X型：±150 V |
1000X型：±6000 V 100X型：±600 V |
| コモンモード電圧 | ±750 V | ±1500V | ±6000V |
| 最大対地電圧 | 550 V CAT I 300 V CAT III | 1000 V CAT II 600 V CAT III | 2300 V CAT I 1000 V CAT III |
| 周波数帯域 | 200MHz | 200MHz | 100MHz |
| 立上り時間 | 1.8 ns未満 | 1.8 ns未満 | 3.5 ns未満 |
| スルー・レート | 275 V/ns（ゲイン1/250）未満 | 650 V/ns（ゲイン1/500）未満 | 2500 V/ns（ゲイン1/1000）未満 |
| プローブ・チップの入力インピーダンス | 5 MΩ || 2 pF未満 | 10 MΩ || 2pF | 未満 40 MΩ || 2.5 pF未満 |
| CMRR（代表値） | DC：-80 dB以上 100 kHz：-60 dB以上 3.2 MHz：-30 dB以上 100 MHz：-26 dB以上 |
DC：-80 dB以上 100 kHz：-60 dB以上 3.2 MHz：-30 dB以上 100 MHz：-26 dB以上 |
DC：-80 dB以上 100 kHz：-60 dB以上 3.2 MHz：-30 dB以上 100 MHz：-26 dB以上 ケーブル長 1.5 m 1.5 m 1.5 m |
BNCおよびTekProbe®インタフェースを装備したプローブ
| P5200A | P5202A | P5205A | P5210A | |
|---|---|---|---|---|
| 減衰比 | 50X型／500X型 | 20X型／200X型 | 50X型／500X型 | 100X型／1000X型 |
| 差動電圧 | 500X型：±1300 V 50X型：±130 V |
200X型：±640 V 20X型：±64 V |
500X型：±1300 V 50X型：±130 V |
1000X型：±5600 V 100X型：±560 V |
| コモンモード電圧 | ±1300 V | ±640V | ±1300V | ±5600V |
| 最大対地電圧 | 1000 V CAT II | 450 V CAT l 300 V CAT II |
1000 V CAT II | 2300 V CAT l 1000 V CAT III |
| 周波数帯域 | 50MHz | 100MHz | 100MHz | 50MHz |
| 差動入力インピーダンス | 10 MΩ || 2 pF | 5 MΩ || 2 pF | 10 MΩ || 2 pF | 40 MΩ || 2.5 pF |
| 各入力とグランド間の入力インピーダンス | 5 MΩ || 4 pF | 2.5 MΩ || 4 pF | 5 MΩ || 4 pF | 20 MΩ || 5 pF |
| CMRR（代表値） | DC：80 dB以上 100 kHz：60 dB以上 3.2 MHz：30 dB以上 50 MHz：26 dB以上 |
DC：80 dB以上 100 kHz：60 dB以上 3.2 MHz：40 dB以上 50 MHz：30 dB以上 |
||
| ケーブル長 | 1.8 m | |||
商品仕様
| 製品名: | THDP0100 |
|---|---|
| 型番: | THDP0100 |
| メーカー: | テクトロニクス |
