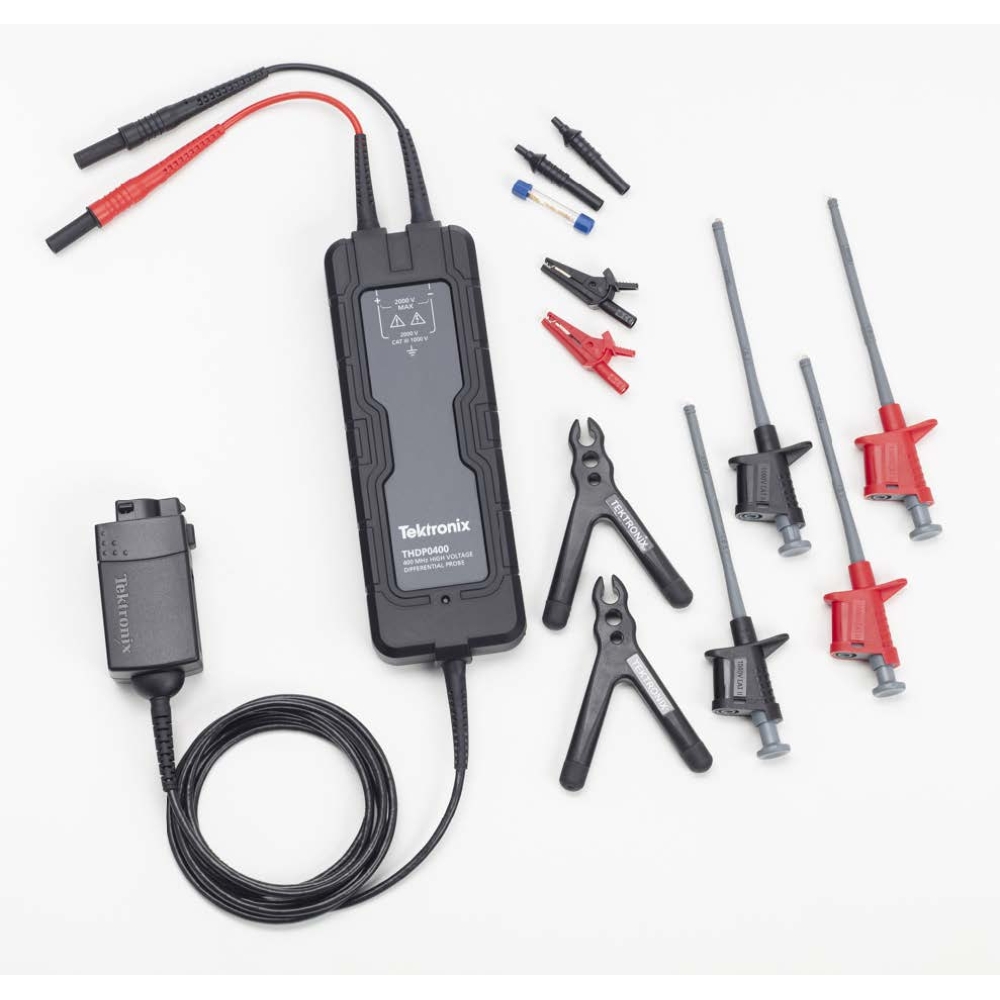

【お問合せ商品】Tektronix 高電圧差動プローブ 周波数帯域400MHz THDP0400
主要アプリケーション
- 差動電圧のフローティング測定
- パワー半導体Si、SiC、GaN の検証と特性評価
- スイッチング電源の設計
- 工業用/自動車用モータ・ドライブの設計
- パワー・コンバータの設計と修理
Tektronix THDP0400 高電圧差動プローブは、最大±2000 V の差動 電圧を安全にフローティング測定でき、モーター・ドライブ、パワ ー・コンバータなどの用途や、IGBT、SiC、GaN パワー・デバイ ステストへの使用に最適です。
プローブの最大周波数帯域は400 MHz で減衰比設定を切り替え 可能なため、中から高の差動電圧用途で高速スイッチング信号を正 確に測定できます。
被測定装置(DUT)に簡単に接続できるよう、THDP0400 モデル には幅広いアクセサリが標準装備されています。THDP シリーズ のすべてのプローブと同様にTekVPI®インターフェースを搭載 し、4、5、6 シリーズのB MSO オシロスコープにシームレスに接 続してマニュアルおよび自動測定の両方を行うことができます。
主な特長
- 高速信号の測定に対応した400 MHz 周波数帯域
- 最大差動電圧範囲:±2 kV
- 最大コモンモード電圧:±2 kV
- 減衰比を切り替え可能:50:1、100:1、250:1、500:1
- DC ゲイン確度:±1%
- 減衰比設定を切り替え可能なため、測定の柔軟性が向上
- UL 61010-031、IEC 61010-031 の安全規格に適合
- CAT 定格:1,000V CAT III
主要アプリケーション
- 差動電圧のフローティング測定
- パワー半導体Si、SiC、GaN の検証と特性評価
- スイッチング電源の設計
- 工業用/自動車用モータ・ドライブの設計
- パワー・コンバータの設計と修理
仕様
すべての仕様は、特に断りのないかぎり代表値であり、すべての機種に適用されます。
プローブの概要
| 性能 | 説明 | |||
|---|---|---|---|---|
| 周波数帯域 | 400 MHz | |||
| プローブ・レンジ | 2 kV500:1 | 1 kV:250:1 | 400 V:100:1 | 200 V:50:1 |
| 立上り時間 | 0.9 ns | 0.9 ns | 1 ns | 1 ns |
| ノイズ(AC RMS) | 265 mV | 265 mV | 225 mV | 225 mV |
| ノイズ(20 MHz 時のAC RMS) | 55 mV | 55 mV | 45 mV | 45 mV |
| DC バランス(入力換算) | ±2 V | ±1 V | ±1 V | ±500 mV |
| 最大差動入力電圧 | ±2,000 V | ±1,000 V | ±400 V | ±200 V |
| DC ゲイン確度 | ±1 % | |||
| コモンモード電圧 | ±2000 Vpk | |||
| CMRR | DC:80 dB | |||
| 100 kHz:70 dB | ||||
| 1 MHz:70 dB | ||||
| 10 MHz:50 dB | ||||
| 50 MHz:45 dB | ||||
| 100 MHz:35 dB | ||||
| 400 MHz:28 dB | ||||
| 入力インピーダンス | 各入力とグランド間:5 MΩ || 5 pF | |||
| 差動入力インピーダンス:10 MΩ || 2.5 pF | ||||
| ケーブル長 | 2 m | |||
| CAT 定格 | 1000V CAT III | |||
| 対応オシロスコープ | 4、5、6 シリーズB MSO | |||
| 伝搬遅延 | 13 ns ±0.5 ns | |||
環境要件
| 性能 | 動作時 | 非動作時 |
|---|---|---|
| 温度 | 0℃~+50℃ | -40℃~+71℃ |
| 湿度 | 相対湿度80%(% RH)で最高+31℃ まで、+50℃ で40% まで直線的に低下。テストの少なくとも30 分前に装置の 電源を入れてください。 | 5%~95% RH(相対湿度)で最高+40℃ まで、結露なきこと。 |
| 高度 | 最高3,000 m | 最高15,240 m |
標準アクセサリ
| 概要 |
|---|
| プローブ・チップ・アダプタ:4 mm~0.8mm、黒(数量:2 個) |
| スプリング・チップ:細(数量:4 個) |
| フック・クランプ:赤と黒(数量:2 個) |
| 回転式グリップ・ジョー・クランプ(数量:2 個) |
商品仕様
| 製品名: | THDP0400 |
|---|---|
| 型番: | THDP0400 |
| メーカー: | テクトロニクス |
