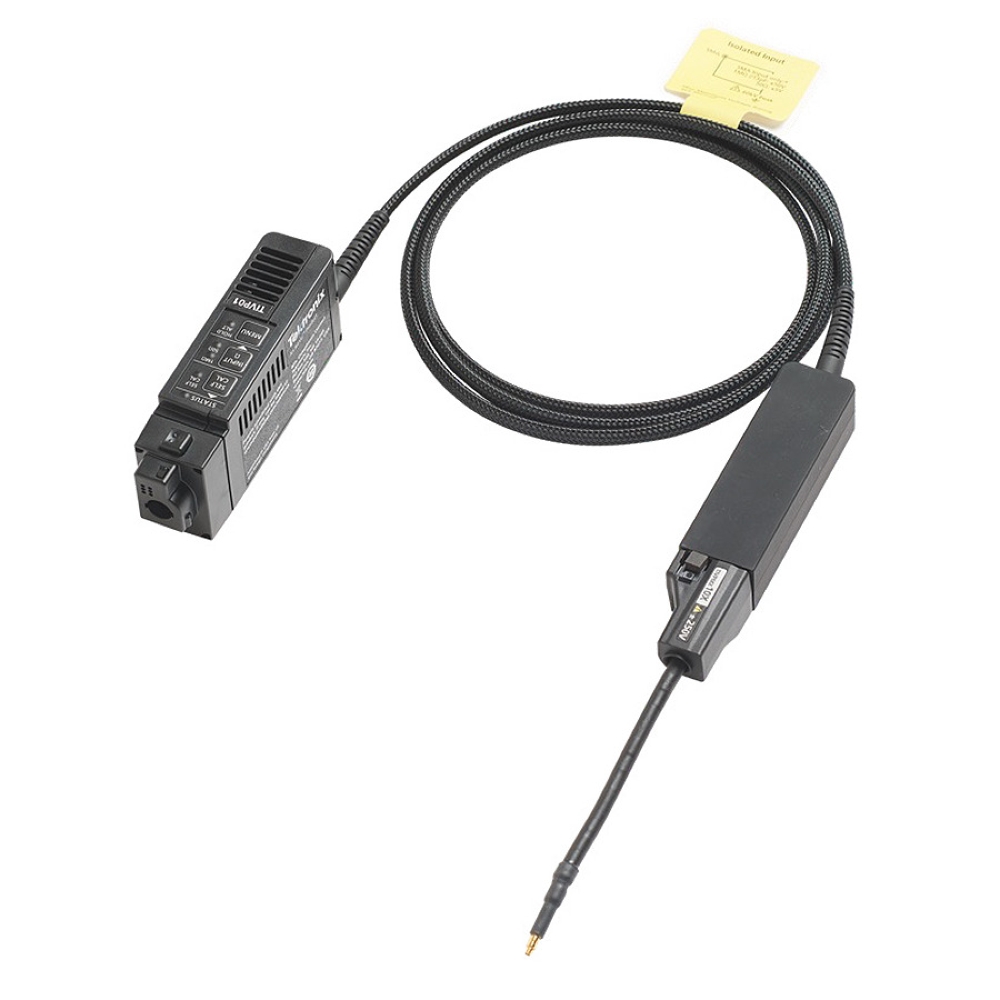

Tektronix IsoVu絶縁プローブ TIVP1

定価: ¥5,995,000(税込)
価格: ¥5,995,000 (税込)
メーカー: テクトロニクス
型番: TIVP1
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix IsoVu絶縁プローブ

非絶縁型プローブでは観測できない高速フローティング信号を検出します。IsoVuプローブ技術は、光アイソレーションを使用することで、コモンモード干渉を排除します。これにより、100V/ns以上の速度で±60kV変動するリファレンス電圧であっても、正確な差動測定が可能になります。第2世代のIsoVuでは、IsoVuテクノロジのすべてのメリットが従来の1/5のサイズで実現されています。
汎用性の高いMMCXコネクタ、広い周波数帯域、優れたダイナミック・レンジと同相除去比を兼ね備えた第2世代IsoVuプローブは、光アイソレーション型プローブ技術の新たな基準を打ち立てた製品です。

光アイソレーション型プローブとは

絶縁プローブは、ガルバニック(オプティカル)またはRF絶縁を使用して、オシロスコープの基準電圧(通常はアース・グランド)とプローブの基準電圧を分離します。これにより、パワー設計者は、大きなコモンモード電圧が存在する場合でも、広帯域・高電圧差動信号を正確に測定することができます。テクトロニクスは、ガルバニック絶縁を使用することで、広帯域でクラス最高の同相除去比を実現する新技術(IsoVu)を開発しました。
優れた絶縁機能を備え、広帯域に対応したIsoVuプローブを使用することで、電源設計者は広帯域が必要なアプリケーションで、高電圧を測定する必要がある場合でも、従来の差動プローブよりも高確度での測定が可能になります。以下のような事例でご活用いただけます。

  • スイッチング電源の設計
  • ワイド・バンドギャップGaN/SiCデバイス用パワーFETの設計/解析
  • インバータの設計
  • モータ・ドライブの設計
  • BCIまたはESD測定
  • 電流シャント測定

コモンモード・ノイズが減少し、詳細な測定が可能に

IsoVuテクノロジでは、パワー・オーバー・ファイバと光アナログ信号経路を使用して、測定システムとDUTを完全にガルバニック絶縁しています。プローブをコモンモード電圧で独立してフローティングすることで、絶縁によってコモンモード干渉を大幅に減少させることができます。
IsoVuプローブを4/5/6シリーズMSOと組み合わせて使用することで、リファレンスが急激に変化する広帯域差動信号を、効率的に、高い信頼性で測定できます。これにより、設計で見落とされがちな問題に対応する時間を短縮できます。

  • 電源のフローティング測定
  • シャント抵抗による電流の測定
  • ESD/EMIに関連する問題のデバッグ
  • グランド・ループの解消

広帯域と高電圧差動測定の両立

従来の差動プローブでは、広帯域か高電圧のどちらかを選択しなければなりませんでした。IsoVuプローブは、シールドされた同軸ケーブルとアイソレーションにより、広帯域と±2,500Vの差動電圧レンジという、相反する条件を両立しています。
第2世代のIsoVuは、200MHz、500MHz、1 GHzの周波数帯域に対応しており、予算に合わせて、特定のプロジェクトに必要な性能を備えたベンチを構築できます。

コンパクトな筐体に革新的な技術を搭載

第2世代のIsoVuプローブは、従来のIsoVuプローブと同じ周波数帯域、同相除去比、電圧範囲を提供しますが、サイズは1/5で、他にコントローラ・ボックスも必要ありません。コンパクトなヘッドとオシロスコープ・コネクタに、レーザおよびアナログ電子機器を内蔵しています。初代のIsoVuプローブと比較して、第2世代のプローブには、以下のような特長があります。

  • DCゲイン確度の向上
  • ステップ応答の向上
  • 測定レンジの選択肢が増加

高性能を支える優れた接続性

IsoVuのプローブ・チップには、優れた性能とアクセス性を提供する接続方式とアクセサリが用意されています。
たとえば、MMCXコネクタはお求めやすい価格のコネクタですが、安定したハンズフリーのテスト・ポイントとなるだけでなく、周波数帯域や同相除去比においても優れた性能を提供します。堅牢な金属製のボディが中心導体をシールドし、グランド・ループ・エリアを最小限に抑えることで、干渉の発生を抑制しています。
プローブ・チップに適応可能な、豊富なアクセサリが用意されています。250V以上の差動電圧を必要とするアプリケーションには、2.54mm(0.100インチ)や5.08mm(0.200インチ)間隔のスクエア・ピン・チップもご利用になれます。
チップを使用しない場合、センサ・ヘッドにはプローブのSMAコネクタで1MΩと50Ωの切り替え可能な終端が用意されています。この機能を使用することで、対応オシロスコープに絶縁チャンネルを効果的に追加できます。

型名 周波数帯域 差動電圧 コモンモード電圧 同相除去比(CMRR) ファイバ長
TIVP02 200MHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
2m
TIVP02L 200MHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
10m
TIVP05 500MHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
2m
TIVP05L 500MHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
10m
TIVP1 1GHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
2m
TIVP1L 1GHz ±2500V ±60kV DC: 160dB
100MHz: 100dB
200MHz: 100dB
10m

商品仕様

製品名: TIVP1
型番: TIVP1
メーカー: テクトロニクス
