Tektronix 高電圧受動プローブ
グランド基準による電圧の測定に最適な、安全性の高い高電圧プローブ・ソリューションを提供します。これは、電圧が重畳したシステム、あるいはフローティング電圧システムのリアルタイム信号を、安全かつ正確に測定するのに不可欠な機能です。当社の高電圧プローブでは、シングル・エンド、差動、または絶縁された状態での測定に必要な安全性が確保されています。
主な仕様
- P5100A型
・ 周波数帯域：DC～500MHz
・ 最大入力電圧：2,500VPeak、1000VRMS CAT II
・ 減衰比：100：1、リードアウト機能 - TPP0850型
・ 周波数帯域：DC～800MHz
・ 最大入力電圧：2,500VPeak、1000VRMS CAT II
・ 減衰比：50：1、リードアウト機能
・ MSO/DPO5000シリーズおよびMSO/DPO4000Bシリーズ・オシロスコープ用 - P5122型
・ 周波数帯域：DC～200MHz
・ 最大入力電圧：1,000VRMS CAT II（DCカップリング時）*1
・ 減衰比：100：1
・ 最大フローティング電圧：600VRMS CAT II
・ TPS2000シリーズおよびTHS3000シリーズ・オシロスコープ用 - P5150型
・ 周波数帯域：DC～500MHz
・ 最大入力電圧：2,500VPeak、1000VRMS CAT II
・ 減衰比：50：1
・ 最大フローティング電圧：600VRMS CAT II、または300VRMS CAT III
・ TPS2000シリーズおよびTHS3000シリーズ・オシロスコープ用 - P6015A型
・ 周波数帯域：DC～75MHz
・ 高電圧－20kV DC/40 kVピーク（パルス幅100ms）
・ 1000:1のリードアウト機能（オプション）
アプリケーション
- 電源設計
- モータ駆動設計
- 電子安定器
- パワー半導体
- スイッチング・モード・コントロール
- UPSシステム
- パワー・コンバータ

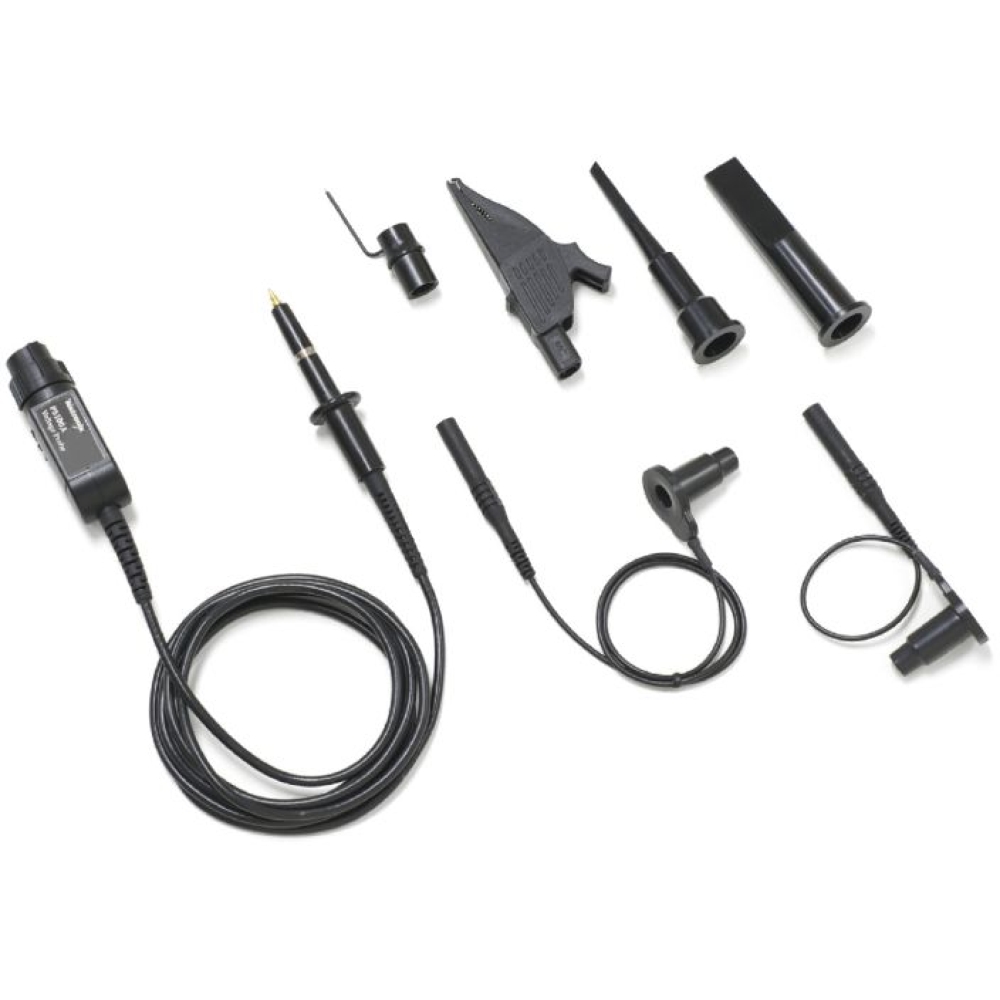

P5100A型高電圧プローブ
P5100A型は、高周波アプリケーションのために設計された、低入力容量の高電圧プローブ（2.5kV）です。オシロスコープやプラグインに合わせ、7～30pFの範囲内で入力容量を補正できます。豊富なネジ取付式アクセサリが用意されているため、被測定デバイスへの接続も簡単です。
TPP0850型高電圧プローブ
TPP0850型は、2500Vp-pまでの高電圧信号における、業界で最も広帯域（800MHz）のプローブです。電力損失を抑えるためにスイッチング速度が高速になると、電圧プローブもより高速な立上り時間、広帯域、高電圧が求められます。TPP0850型は、このようなパワー半導体、スイッチング電源のテストに最適です。一般的な汎用プローブによる動作電圧レンジを超える、1200VRMSで動作するスイッチング・トランジスタ回路で使用できます。より高速な立上り時間が必要な最新のパワー・アプリケーションでも使用できます。
P5150型／P5122型の絶縁チャンネル（IsolatedChannel™）アプリケーション
測定環境を大地グランドから絶縁し、また各チャンネルのコモン電圧も絶縁するアプリケーションが数多くあります。TPS2000/Bシリーズ、THS3000シリーズ・デジタル・ストレージ・オシロスコープとP5150型またはP5122型を使用することで、大地グランドからの絶縁とチャンネル間の完全な絶縁の両方が可能になります。P5150型は、高電圧DC電源のリップル測定に適したプローブです。TPS2000/Bシリーズ・オシロスコープで300V DC以上のオフセットを持った信号のACカップリング測定する場合、P5122型プローブは使用できません。
P6015A型高電圧プローブ
2.5kV以上の過酷な条件における高性能高電圧測定が可能なP6015A型は、業界標準の高電圧プローブとなっています。20kVRMSまでのDC電圧と、40kVまでのピーク・パルス（100ms幅）を測定できます。周波数帯域は75MHzと広帯域なので、高速な高電圧信号が測定可能です。
P6015A型は、環境に配慮したシリコン樹脂を誘電体に使用しており、再充填の必要はありません。これ以外の特長として、近接したオシロスコープ入力にフィットする小型の補正ボックス（補正範囲7～49pF）、当社のほとんどのデジタル・オシロスコープに対応するリード･アウトオプションも用意されています。このリードアウト・オプションでは、1,000：1の減衰比を自動的に換算して、実際の信号電圧値として表示することができます。
注：オプションのリードアウト機能を当社以外のデジタル・ストレージ・オシロスコープに使用すると、間違ったリードアウトが表示されることがあります。
仕様
すべての仕様は、特に断らないかぎり、保証値を表します。すべての仕様は、特に断らないかぎり、すべての機種に適用されます。
各機種の概要
| P5100A型 | TPP0850型 | P5122型 | P5150型 | P6015A型 | P6015A型Opt. 1R | |
|---|---|---|---|---|---|---|
| ケーブル長 | 2m | 1.3m | 1.2m | 2m | 3m | 3m |
| 減衰比 | 100：1 | 50：1 | 100：1 | 50：1 | 1,000：1 | 1,000：1 |
| 周波数帯域 | 500MHz | 800MHz | 200MHz | 500MHz | 75MHz | 75MHz |
| 立上り時間（代表値） | 700ps未満 | 525ps未満 | 2.2ns | 700ps未満 | 4.0ns | 4.0ns |
| 負荷 | 40MΩ/2.5pF | 40MΩ/1.8pF | 100MΩ/4.0pF | 40MΩ/3.8pF | 100MΩ/3.0pF | 100MΩ/3.0pF |
| 最大入力電圧（DCまたはRMS） | 2.5kVPeak 1,000VRMS CAT II | 2.5kVPeak 1,000VRMS CAT II | 1,000VRMS CAT II | 2.5kVPeak 1,000VRMS CAT II | 20kV | 20kV |
| 最大フローティング電圧 | - | - | 600VRMS CAT II | 600VRMS CAT II 300VRMS CAT III | - | - |
| 補正範囲（pF） | 7～30 | - | 10～22 | 10～25 | 7～49 | 7～49 |
| リードアウト機能 | ○ | ○ | × | × | × | ○ |
EMC適合性および安全性
- P5100A型
UL61010-031、EN61010-031、IEC61010-031、CSA61010-031 - TPP0850型
UL61010-031、EN61010-031、IEC61010-031、CSA61010-031 - P5122型
UL61010-1、UL61010B-2-031、CSA61010-1 - P5150型
UL61010-031、EN61010-031、IEC61010-031、CSA61010-031 - P6015A型
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
商品仕様
| 製品名: | TPP0850 |
|---|---|
| 型番: | TPP0850 |
| メーカー: | テクトロニクス |
