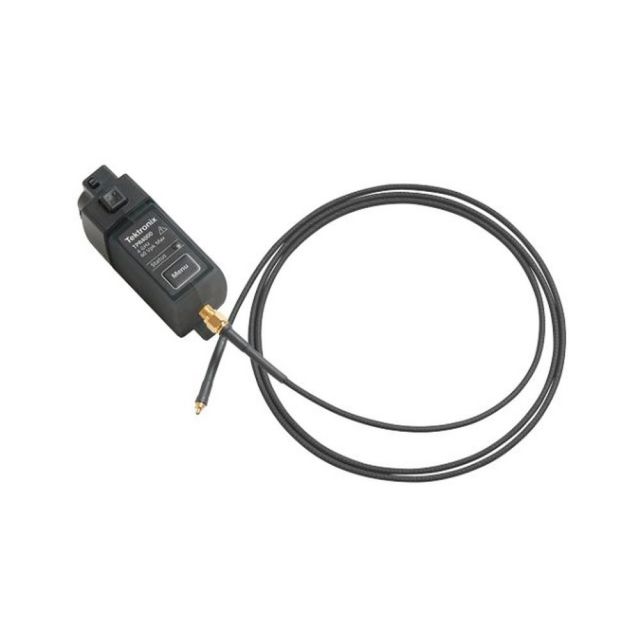

パワーレール・プローブ
TPR1000
概要
パワー・インテグリティの測定に最適化されたこれらのプローブは、低ノイズ、最大60VのDCオフセット、広帯域、低負荷という優れた性能を備えているだけでなく、幅広い接続方式に対応しています。
特長
- トップクラスの低システム・ノイズでμVレベルでのリップル測定が可能
- 高速トランジェンドにも対応できる1GHz周波数帯域
- ±60Vの大きなオフセット電圧と±1Vのダイナミック・レンジ
- はんだ付けやブラウザ、高温対応など、柔軟で豊富なプロービング
- テスト信頼性を向上する豊富な自動測定機能
TPRシリーズ・パワーレール・プローブはDCパワーレールの数mVのリップル、ノイズを正確に測定するパワー・インテグレティ課題の新しいソリューションです。トップクラスの測定性能に加え、柔軟な接続性、自動測定ツールにより、マイクロプロセッサやFPGAなどの高速アプリケーションでのパワー・インテグレティから、スイッチング電源のリップル測定、自動車や産業機器、電子機器のパワーレール測定まで広く対応します。
| 仕様 | |||
| 型名 | TPR1000 | TPR4000 | |
| 周波数帯域 | 1GHz | 4GHz | |
| オフセット 電圧レンジ |
±60V | ||
| 入力ダイナミック レンジ |
±1V | ||
| 入力抵抗 | 50kΩDC 50ΩAC |
||
| 入力カップリング | DC,LF Reject | ||
| システム・ノイズ | ＜300μpp ＜1.3mVpp |
||
| 減衰比 | 1.25x | ||
| 接続アクセサリ | ブラウザ、はんだ付け、スナップ・オン | ||
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | TPR1000 |
|---|---|
| 型番: | TPR1000 |
| メーカー: | テクトロニクス |
