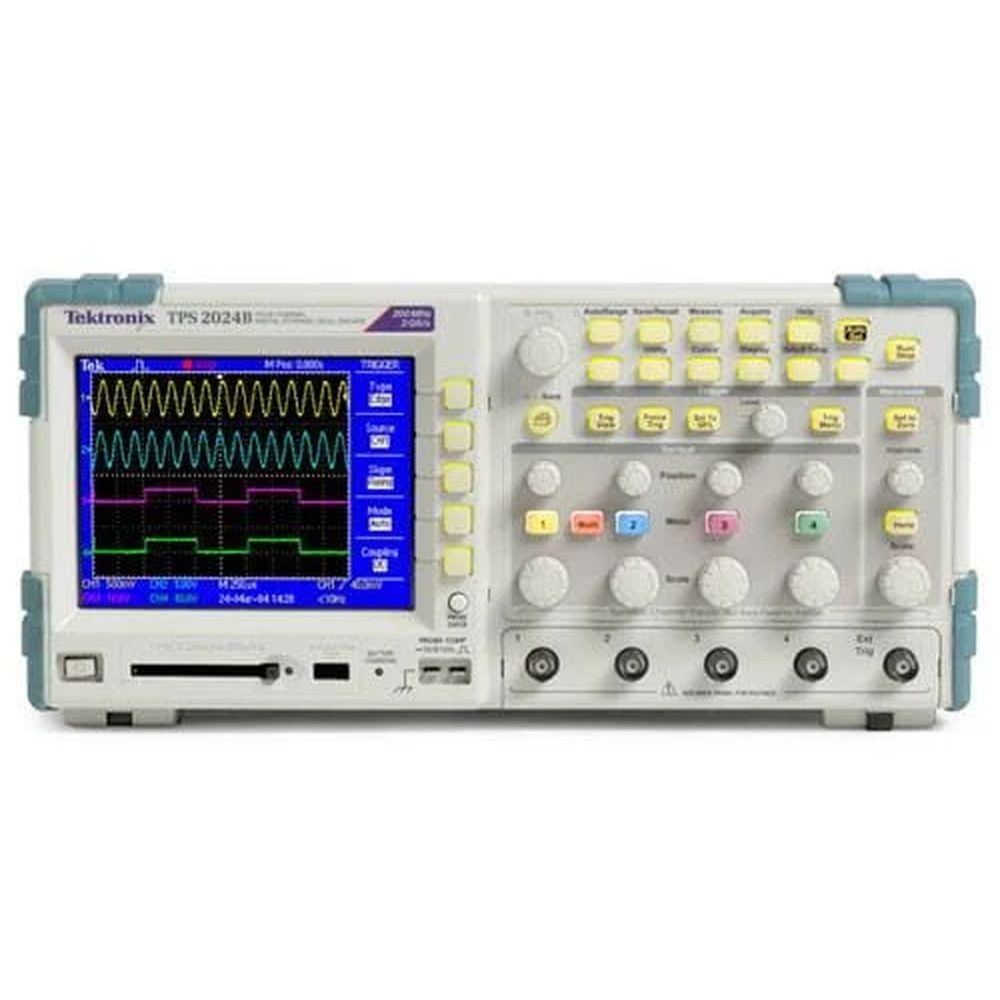

【お問合せ商品】【在庫限り】Tektronix デジタル・ストレージ・オシロスコープ TPS2014B

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

Tektronix デジタル・ストレージ・オシロスコープ TPS2014B

主な性能仕様

• 周波数帯域: 100MHzおよび200MHz
• 2つまた4つの完全に絶縁されたフローティング・チャンネル、およびインピーダンス絶縁された外部トリガ
• リアルタイム・サンプル・レート: 2GS/s(全チャンネル)
• レコード長: 2.5kポイント(全チャンネル)

主な特長

• 2つのバッテリが装備でき、電源を切らずにバッテリが交換できるため連続8時間の動作が可能で、AC電源なしでもほぼ一日中作業可能
• オプションのパワー・アプリケーション・ソフトウェアにより、さまざまなパワー測定が可能
• OpenChoice®ソフトウェア、CompactFlash®ポートの使用により、迅速な報告書作成、測定値の解析が可能
• 全機種標準でFFT機能を装備
• 拡張トリガにより、特定のイベントをすばやく捕捉
• 使い慣れたアナログ・タイプの操作ノブと多言語によるユーザ・インタフェースで簡単操作
• オートセット・メニュー、オートレンジ、波形および設定メモリ、日本語ヘルプによる設定や操作の簡略化
• バックライト付の操作ボタンによる優れた視認性
• 11項目の自動測定機能

アプリケーション

• 産業用電源の設計、トラブルシュート、設置、メンテナンス
• 高機能回路の設計、トラブルシュート、設置、メンテナンス
• カーエレクトロニクスの設計とテスト
• 教育

仕様

モデル概要

	TPS2012B型	TPS2014B型	TPS2024B型
絶縁チャンネル数	2	4	4
周波数帯域1	100MHz	100MHz	200MHz
立上り時間	3.5ns	3.5ns	2.1ns
チャンネルあたりのサンプル・レート	1.0GS/s	1.0GS/s	2.0GS/s
レコード長	2.5kポイント	2.5kポイント	2.5kポイント

¹2mV/divにおける帯域は20MHz(全機種)。TPS2024B型では、200MHz帯域は5mV/divでの代表値。0~40℃の動作時温度、10mV/div以上で200MHzを保証。0~50℃の動作時温度、10mV/ div以上における帯域は180MHz。

垂直軸システム
レコード長	2.5kポイント
垂直軸分解能	8ビット(ノーマルまたはアベレージング)
垂直軸感度	2mV~5V/div(全機種共通、校正された微調節機能付)
DC垂直軸確度	±3%
垂直軸ズーム	ライブ波形や停止波形の垂直軸方向の拡大縮小が可能
最大入力電圧(1MΩ)	300V rms CAT II(BNC信号-BNCシェル)
フローティング電圧	600V rms CAT II(BNCシェル-大地グランド)
ポジション・レンジ	±1.8V(2mV~200mV/div) ±45V(200mV~5V/div)
帯域リミット	20MHz
リニア・ダイナミック・レンジ	±5div
入力インピーダンス	1MΩ±2%(20pF)
入力カップリング	AC、DC、GND
水平軸システム
時間軸レンジ	TPS2012B型 5ns~50s/div TPS2014B型 5ns~50s/div TPS2024B型 2.5ns~50s/div
時間軸確度	50ppm
水平ズーム	ライブ波形や停止波形の水平方向の拡大/縮小が可能
トリガ・システム(メインのみ)
トリガ・モード	オート、ノーマル、シングル・シーケンス
トリガ・タイプ	エッジ(立上りまたは立下り) レベル検出トリガ。任意の入力の立上りまたは立下りスロープ トリガ・カップリング: AC、DC、ノイズ除去、HF除去、LF除去から選択可能 ビデオ 全ラインまたは任意のライン、コンポジット・ビデオの奇数/偶数/全フィールド、または放送規格(NTSC、PAL、SECAM)でトリガ パルス幅(またはグリッチ) 指定した時間(33ns~10s)より短い、長い、等しい、または等しくないパルス幅でトリガ
トリガ・ソース	2チャンネル機種 CH1、CH2、Ext、Ext/5、Ext/10 4チャンネル機種 CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10
トリガ信号表示	トリガ表示ボタンを押すと、その間だけトリガ信号が表示される
トリガ信号の周波数リードアウト	6桁の分解能でトリガ・ソースの周波数をリードアウト表示
アクイジション・システム
アクイジション・モード	サンプル サンプル・データのみ ピーク・ディテクト 高周波およびランダムのグリッチ取込み。5μs/div~50s/divのすべての時間軸設定で、アクイジション・ハードウェアを使用して12ns(代表値)のグリッチを取込み可能 アベレージ 平均化された波形。選択可能回数:4、16、64、128 シングル・シーケンス SINGLE SEQボタンを押すと、1回のトリガで1回のアクイジション・シーケンスを取込み スキャン/ロール・モード アクイジションの時間軸設定は100ms/div以上
波形測定
カーソル	タイプ 電圧、時間 測定 ΔT、1/ΔT(周波数)、ΔV、dv/dt1、id/dt1 1TPS2PWR1パワー解析アプリケーション・パッケージが必要
自動波形測定	周期、周波数、+幅、-幅、立上り時間、立下り時間、最大値、最小値、P-P、平均値、サイクルRMS
パワー測定	瞬時パワー波形解析、波形解析、高調波解析、スイッチング損失、位相角、dv/dt、di/dtのカーソル測定(オプション)
波形処理
演算	加算、減算、乗算、FFT
FFT	ウィンドウ: ハニング、フラット・トップ、矩形、2,048サンプル・ポイント
ソース	2チャンネル機種 CH1 - CH2、CH2 - CH1、CH1 + CH2、CH1 × CH2 4チャンネル機種 CH1 - CH2、CH2 - CH1、CH3 - CH4、CH4 - CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4
オートレンジ	オシロスコープをリセットすることなくテスト・ポイントを変更可能
オートセット・メニュー
1回のボタン操作で全チャンネルの垂直軸、水平軸、トリガを自動的に設定可能(オートセットはアンドゥ可能)
方形波	1サイクル、複数サイクル、立上りエッジまたは立下りエッジ
正弦波	1サイクル、複数サイクル、FFTスペクトラム
ビデオ(NTSC、PAL、SECAM)	フィールド: すべて、奇数、または偶数ライン: すべてまたは任意のライン番号
ソフトウェア
OpenChoice®デスクトップ	RS-232とPCをシームレスに接続。設定、波形、測定値、およびスクリーン・イメージを転送、保存。Windowsのデスクトップ・データ転送アプリケーション、Microsoft WordとExcel Toolbarアドインを含む
表示特性
ディスプレイ・タイプ	1/4 VGAアクティブTFTカラー5.7型LCD
補間方式	Sin(x)/x
波形スタイル	ドット、ベクトル
パーシスタンス	オフ、1秒、2秒、5秒、無限
フォーマット	YTおよびXY
水平ズーム	ライン波形や停止波形の水平方向の拡大/縮小が可能
入出力インタフェース
RS-232	ポート(標準) 9ピンDTE プログラマビリティ フル・トーク/リスン・モード。すべてのモード、設定、測定を制御。ボー・レートは最大19,200
プリンタ・ポート(標準)	グラフィックス・ファイル・フォーマット TIFF、PCS(PC Paint Brush)、BMP(Microsoft Windows)、EPS(Encapsulated Postscript)、およびRLE プリンタ・フォーマット Bubble Jet、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、Laser Jet、Epson Dot(9または24ピン)、Epson C60、Epson C80
パラレル・ポート	標準セントロニクスタイプ
大容量ストレージ、CompactFlash®メモリ	任意のCompactFlash®カード(タイプI)を使用可能。最大2Gバイト(カードは含まない)
PC接続	標準
データ・ストレージ
不揮発性ストレージ	CompactFlash®、最大2GB
リファレンス波形表示	2,500ポイント・リファレンス波形(×2)
波形の保存	8Mバイトごとに96以上のリファレンス波形
セットアップ	8Mバイトあたり4,000以上の前面パネル設定
スクリーン・イメージ	8Mバイトごとに128以上のスクリーン・イメージ(ファイル形式によりイメージ数は異なる)
すべて保存	8Mバイトごとに12以上のすべて保存(Save All)。1回のすべて保存(Save All)動作で2~9のファイル(設定、イメージ、表示波形ごとに1つずつ追加されるファイル)を生成
電源
電源	ACアダプタ、電源ケーブル付き
バッテリ動作	ホットスワップ可能なバッテリ・パックを2個収容可能。 標準のバッテリ・パック1個で4時間のバッテリ操作が可能。 オプションの2個目のバッテリ・パックにより、バッテリ操作を8時間まで延長。 充電済みバッテリをホットスワップすることにより、連続したバッテリ操作が可能。
寸法/質量
寸法	幅336.0 x 高さ161.0 x 奥行130.0(mm)
冷却に必要なスペース	左側と後部に50mmの空間が必要
質量	機器単体2.7 kg バッテリ1個/2個を含む 3.2/3.7 kg
梱包寸法	幅 476.2 x 高さ266.7 x 奥行228.6(mm)
EMC(電磁適合性)および安全性
温度	動作時 0~+50℃ 非動作時 -40~+71℃
湿度	TPS2000Bシリーズ・オシロスコープは、水に濡れたり、浸かったりする環境で使用されることを想定していません。 動作時 ハイ: 50℃/60%相対湿度 ロー: 30℃/90%相対湿度 非動作時 ハイ: 55~71℃/60%相対湿度(最大湿度球) ロー: 30~0℃/90%相対湿度(最大湿度球)
高度	動作時 最高3,000m 非動作時 15,000m
汚染度2	導電性汚染物質が存在する可能性のある環境では動作させないでください。(IEC61010-1:2001に規定の通り)
保護等級	IP30 CompactFlashカードとパワー解析ソフトウェアがインストールされている場合(IEC60529:2001に規定の通り)
EMC(電磁適合性)	Australian EMC Frameworkの基準を達成または上回ること(Emission Standard AS/NZS 2064.1/2により実証)
安全性	UL61010-1:2004. CAN/CSA22.2 No. 1010.1:2004. EN61010-1: 2001. TPP0101型/TPP0201型プローブのコモン・リードは、30Vrmsを超えてフローティングしないでください。コモン・リードを30Vrmsを超えてフローティングする場合は、P5122型、P5150型(600Vrms CAT IIにフローティング可能)、または同等定格の受動高電圧プローブ、または適正定格の高電圧差動プローブを使用してください。
