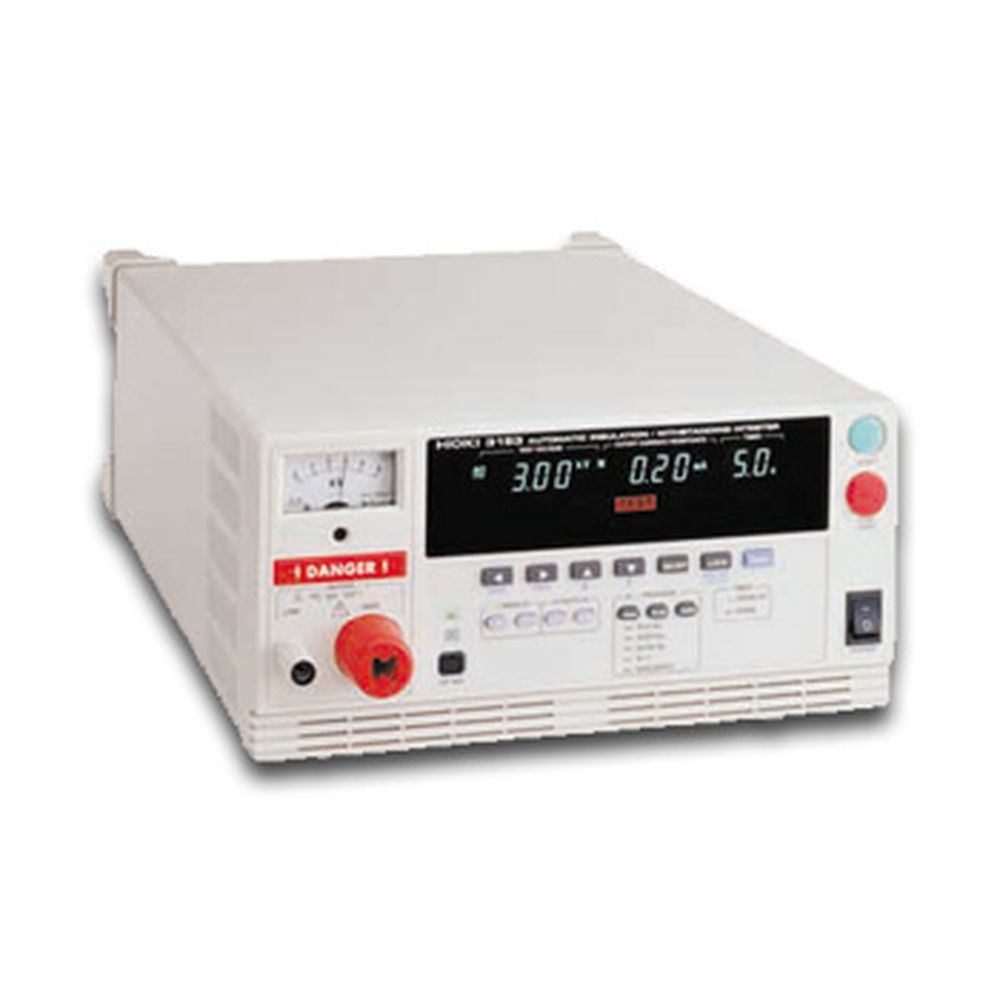

HIOKI 自動絶縁耐圧試験器 3153
プログラマブル試験、フルリモートコントロールができる絶縁・交流/直流耐圧試験器
- 絶縁(50~1200 V)/耐圧(AC/DC)のプログラマブル試験可能 試験種類、試験ポイント(50ステップ)、測定設定を32ファイルまでプログラム
- オプションのスキャナにより、多点ポイントの自動試験が可能
- PWM方式により、電源電圧に依存しない正確な試験電圧の発生が可能
- 耐圧試験の印加電圧を任意時間で上昇/下降ができるランプタイマ機能
基本仕様(確度保証期間 1年)
耐圧試験部
| 出力電圧AC/DC | AC0.2~5.00kV,500VA(30分定格)/DC0.2~5.00kV,50VA(連続) |
| 電圧設定方式 | ディジタル設定(設定分解能:0.01kV) |
| AC波形/周波数 | 正弦波(無負荷にてひずみ率5%以下),50/60Hz切換え可能 |
| 電圧計確度 | ディジタル部±1.5% f.s. , アナログ部±5% f.s.(f.s.=5kV, AC/DC共) |
| 電流測定範囲 | 0.01mA~100.0mA/平均値整流実効値表示(ディジタル) |
| 測定レンジ | 10mA(分解能: 0.01mA), 100mA(分解能: 0.1mA) |
| 判定方式 | ウインドウ・コンパレート方式(ディジタル設定) |
絶縁抵抗試験部
| 定格電圧 | DC50~1200V(1 Vステップで任意設定可能) |
| 定格測定電流 | 1mA |
| 短絡電流 | 200mA以下 |
| 測定範囲 | 0.10 ~9999MΩ/4レンジ |
| 測定確度 | 4% rdg.(代表確度/0.5MΩ~1000MΩ) |
| 判定方式 | ウインドウ・コンパレート方式(ディジタル設定) |
タイマー部
| 設定範囲・確度 | 0.3~999s(設定値の±0.5%) |
| ディレイタイマ | 0.1~99.9s(絶縁抵抗試験時の判定しない任意時間設定可能) |
| ランプタイマ | 0.1~99.9s(耐圧試験時の試験電圧を任意時間設定で上昇、下降可能) |
| 機能 | 50ステップの試験設定を32ファイルまでプログラム可能 耐圧・絶縁の試験内容を各10通りメモリ、ホールド、ブザー |
| 表示部 | 蛍光表示管(ディジタル表示)、モニタ周期:2回/s以上 |
| モニタ機能 | 出力電圧・検出電流・測定抵抗モニタ可能 |
| 電源 | AC 100~120V, 200~240V(50/60Hz),1000VA max. |
| 寸法・質量 | 320W×155H×480D mm,18kg |
| 付属品 | 高圧テストリード 9615(高圧側・リターン側各1),電源コード×1 |
商品仕様
| 製品名: | 日置電機 3153 |
|---|---|
| 型番: | 日置電機 3153 |
| メーカー: | 日置電機 |
