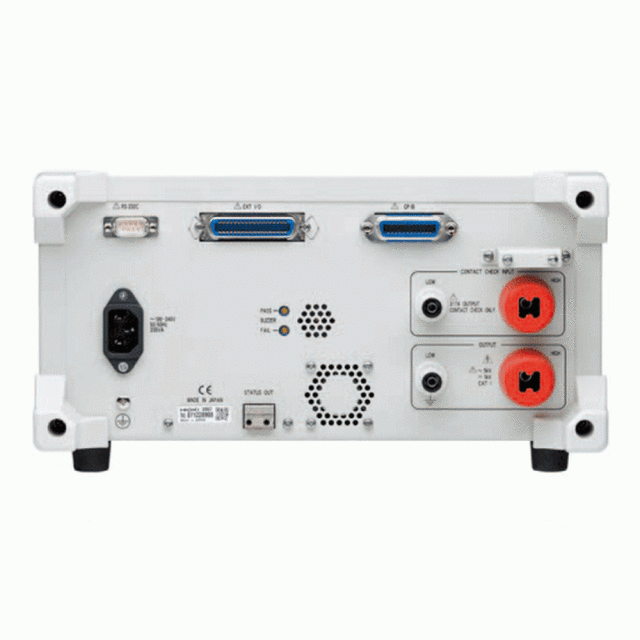

HIOKI AC自動絶縁耐圧試験器 3174
コンタクトチェック・フルリモート対応
- 絶縁(500/1000 V)/ 耐圧(トランス容量100 VA) 連続試験 自動試験モードで絶縁耐圧、耐圧絶縁いずれかの連続試験可能
- 安全試験ソフト9267と組合わせてフルリモート対応
- 耐圧モード、絶縁モード、それぞれ最大8通りの試験条件を保存
- PWM方式により、電源電圧に依存しない正確な試験電圧を発生
基本仕様(確度保証期間 1年)
耐圧試験
| 出力電圧 | AC 0.2~5.00kV |
| 電圧設定方式 | ディジタル設定, 設定分解能: 0.01kV |
| AC波形/周波数 | 正弦波 (無負荷にて歪み率5%以下), 50/60Hz切換え可能 |
| 電流測定範囲 | 0.01mA~20.0mA, 真の実効値表示 (ディジタル) |
| 測定レンジ | 10mA (分解能: 0.01mA), 100mA (分解能: 0.1mA) |
| 電圧計 | 確度: ±1.5% rdg. (1000V以上), ±15 V (1000V以下) (真の実効値表示) |
| 判定方式 | ウィンドウ・コンパレート方式 (ディジタル設定) |
絶縁抵抗試験
| 定格電圧 | DC 500V, DC 1000V |
| 定格測定電流 | 1~1.2mA, 短絡電流: 4~5mA (500V) / 2~3mA (1000V) |
| 測定範囲/確度 | 0.5mΩ~999MΩ (500V) / 1MΩ~999MΩ (1000V) : ±4% rdg., 1000MΩ~2000MΩ : ±8% rdg. |
| 判定方式 | ウィンドウ・コンパレート方式 (ディジタル設定) |
タイマ
| 設定範囲・確度 | 0.3~999s/ 0.3~99.9s : ±50ms, 100~999s : 0.5s |
| ディレイ/ランプタイマ | 0.1~99.9s : ±50ms, 分解能 : 0.1s |
| 機能 | 耐圧, 絶縁抵抗の試験内容を各8通りメモリ, ホールド, ブザー, コンタクトチェック機能 (耐圧, 絶縁抵抗) |
| モニタ機能 | 出力電圧・検出電流・絶縁抵抗, モニタ周期: 4回/s以上 |
| 電源 | AC 100~240V (50/60Hz), 200VA max. |
| 寸法・質量 | 320W × 155H × 395D mm, 15kg |
| 付属品 | 高圧テストリード 9615 (高圧側・リターン側) × 各1, 電源コード× 1, 取扱説明書× 1 |
商品仕様
| 製品名: | 3174 |
|---|---|
| 型番: | 3174 |
| メーカー: | 日置電機 |
