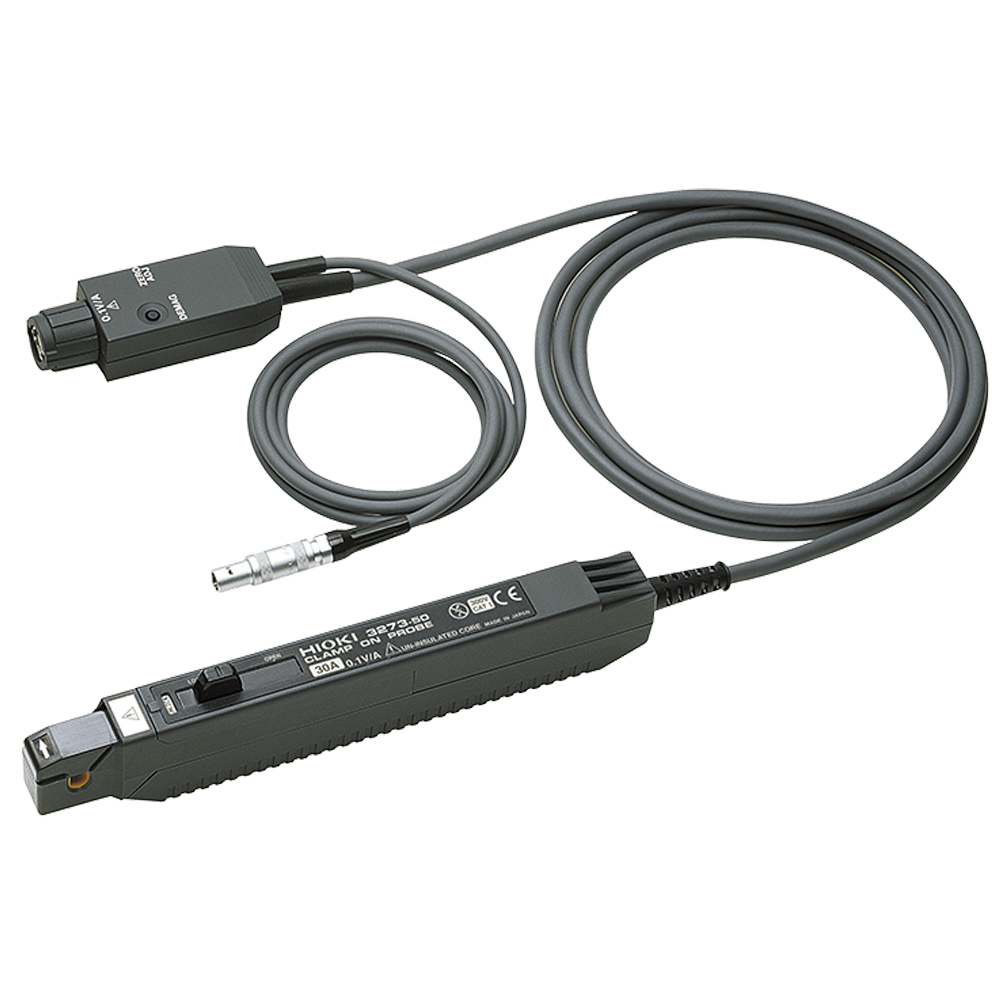

クランプオンプローブ 3273-50
高S/N比で10mAクラスの波形観測が可能 オシロスコープへダイレクト入力できる広帯域電流プローブ
- DC~MHzオーダの広帯域での波形観測
- オシロスコープのBNC端子に直接入力※1
- 高S/N比で10mAクラスの波形観測が可能（3273-50, 3276）
※1: メモリハイコーダの樹脂製BNC端子に本器の金属製BNC端子を接続する場合、樹脂製端子が変形・破損する可能性があります。損傷を避けるため、波形観測機器のBNC端子に対して真っすぐ着脱してください。
※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
仕様
基本仕様 (確度保証期間 1年)
| 周波数帯域 | DC~50 MHz (-3 dB) |
| 立上がり時間 | 7 ns以下 |
| ノイズ | 2.5 mA rms以下 (帯域20 MHzの測定器にて) |
| 連続最大入力範囲 | 30 A rms (周波数ディレーティングあり) |
| 最大ピーク電流値 | 50 A peak (非連続) |
| 振幅確度 (電源on後30分,消磁ゼロ調後) | ±1.0 % rdg. ±1 mV (DC, 45 Hz~66 Hz, 0~30 A) ±2.0 % rdg. (DC, 45 Hz~66 Hz, 30 A~50 A peak) |
| 出力電圧レート | 0.1 V/A ※本器の出力は内部で終端されています。 |
| 測定可能導体 | 絶縁導体 |
| 測定可能導体径 | Ø 5 mm |
| 電源 | ±12 V ±0.5 V, 5.6 VA max. |
| 寸法・質量 | 175W × 18H × 40D mm, 230 g センサケーブル 1.5 m, BNC端子, 電源ケーブル 1 m |
| 付属品 | 取扱説明書 ×1, ソフトケース ×1 |
商品仕様
| 製品名: | 3273-50 |
|---|---|
| 型番: | 3273-50 |
| メーカー: | 日置電機 |
