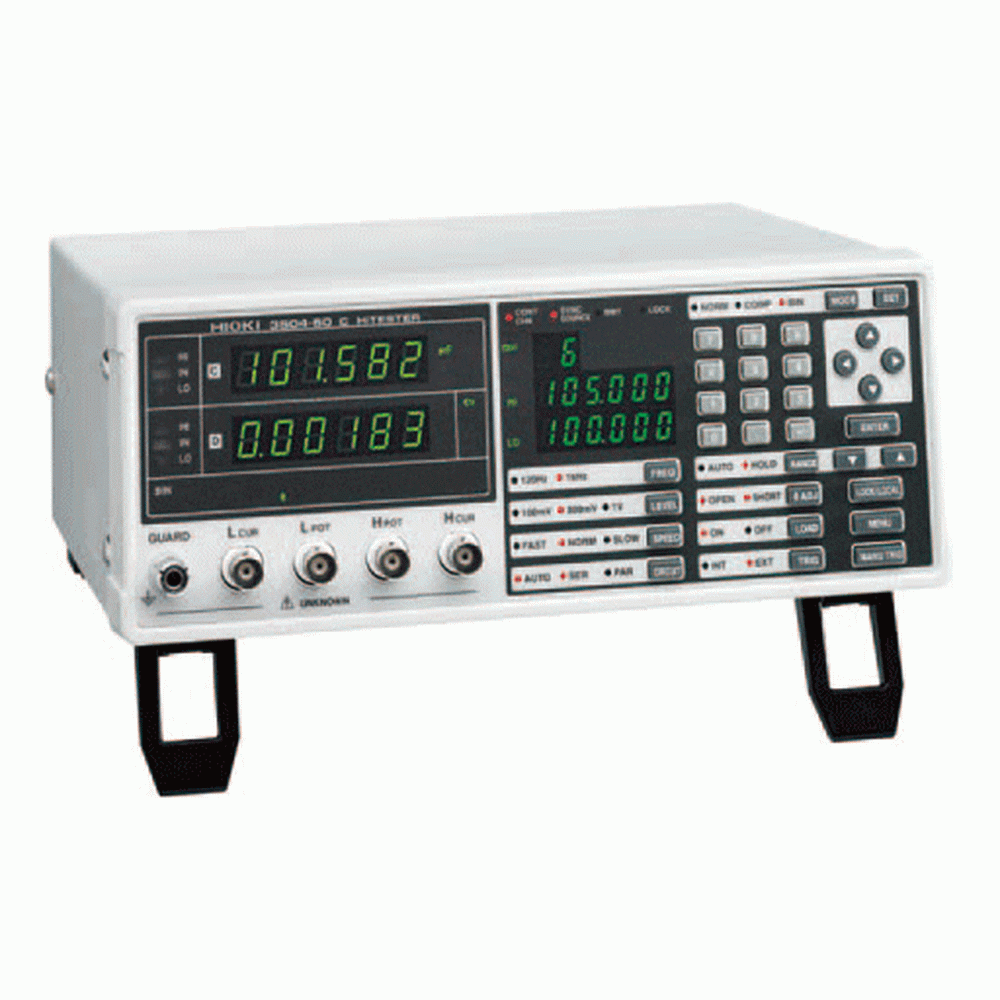

HIOKI Cハイテスタ 3504-60
高容量MLCCも定電圧で高速検査
- 最速2 msの高速測定
- 定電圧測定(CV)で電圧依存性のあるC測定に対応
- 4端子すべての接触不良を検出、高信頼性のチェック可能
- BIN機能で選別機に対応
- テーピングマシン組み込み用に高速/低コストを実現
- 全機種測定中のコンタクトエラーを検出、歩留まり向上に貢献
- GP-IBインタフェース搭載
| 測定パラメータ | Cs, Cp (容量), D (損失係数tan δ) |
| 測定範囲 | C: 0.9400pF~20.0000mF, D: 0.00001~1.99000 |
| 基本確度 | (代表値) C: ±0.09% rdg. ±10 dgt., D: ±0.0016 ※測定確度=基本確度× B× C× D× E, B~Eは各係数 |
| 測定周波数 | 120Hz, 1kHz |
| 測定信号レベル | 100mV, 500mV, 1V rms CV100mV測定範囲: ~170μFレンジ (測定周波数1kHz), ~1.45mFレンジ (測定周波数120Hz) CV500mV測定範囲: ~170μFレンジ (測定周波数1kHz), ~1.45mFレンジ (測定周波数120Hz) CV1V測定範囲: ~70μFレンジ (測定周波数1kHz), ~700μFレンジ (測定周波数120Hz) |
| 出力抵抗 | 5Ω (CV測定範囲以外の開放端子電圧モードにて) |
| 表示 | LED (6桁の表示, フルスケールカウントはレンジによる) |
| 測定時間 | 代表値2ms (1kHz, FAST)※測定周波数, 測定スピードにより異なる |
| 機能 | 4端子コンタクトチェック機能 BIN測定, トリガ同期出力, 測定条件記憶, 測定値のコンパレータ比較, アベレージ機能, Low-Cリジェクト機能, チャタリング検出機能, 制御用入出力 (EXT. I/O), RS-232Cインタフェース(標準装備), GP-IBインタフェース |
| 電源 | AC 100/120/220/240V ±10% (セレクタブル), 50/60Hz, 110VA max. |
| 寸法・質量 | 260W × 100H × 220Dmm, 3.8kg |
| 付属品 | 電源コード× 1, 電源予備ヒューズ× 1, 接地アダプタ× 1 |
商品仕様
| 製品名: | 日置電機 3504-60 |
|---|---|
| 型番: | 日置電機 3504-60 |
| メーカー: | 日置電機 |
