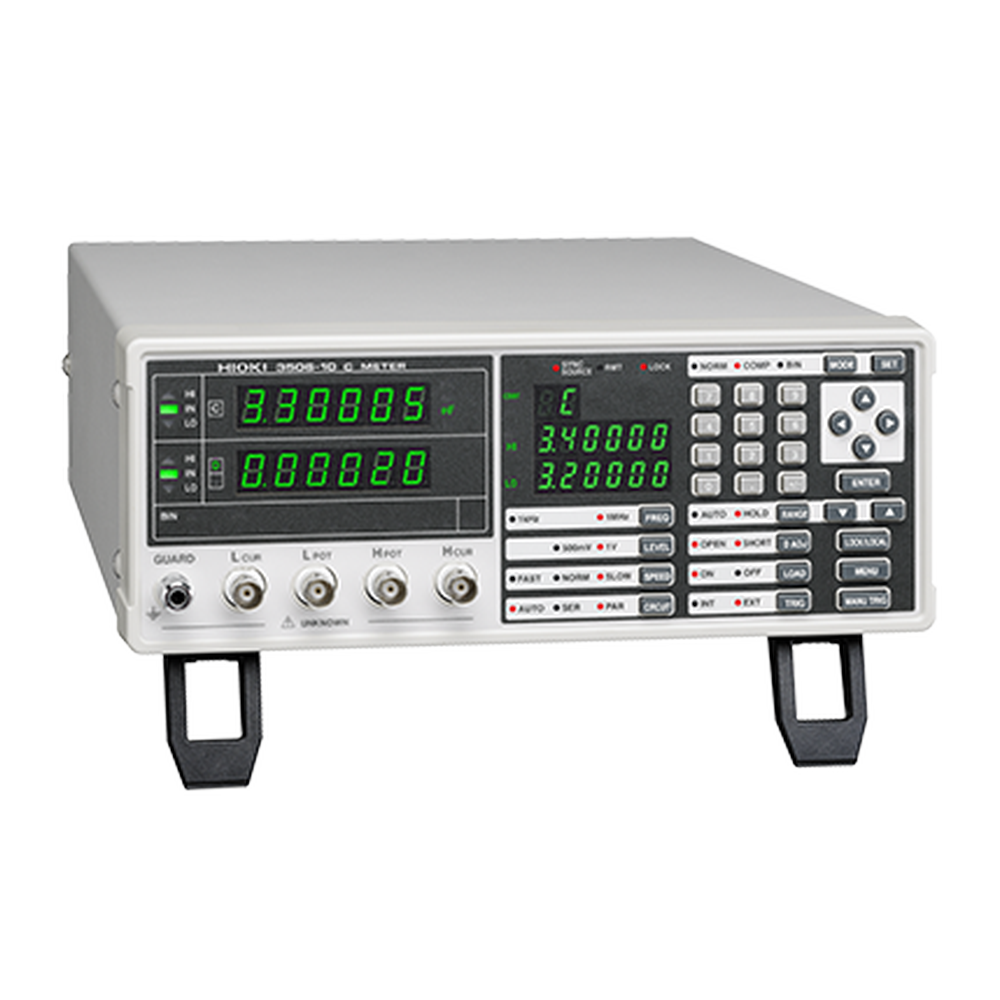

HIOKI Cメータ 3506-10
測定周波数 1MHz/1kHz Cメータ
- アナログ計測時間0.6 ms (1 MHz)の高速測定
- 耐ノイズ性が向上し、生産ラインでも高い繰り返し精度を実現
- 1 kHz, 1 MHz測定で低容量のテーピング時に安定した測定が可能
- BIN測定により容量選別が可能
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 測定パラメータ | C (容量), D (損失係数tanδ), Q (1/tanδ) |
| 測定範囲 | C: 0.001 fF~15.0000 uF, D: 0.00001~1.99999, Q: 0.0~19999.9 |
| 基本確度 | (代表値) C: ±0.14 % rdg., D: ±0.0013 |
| 測定周波数 | 1 kHz, 1 MHz |
| 測定信号レベル | 500 mV, 1 V rms |
| 出力抵抗 | 1 Ω (1kHz時の2.2 uFレンジ以上), 20 Ω (上記以外のレンジ) |
| 表示 | LED (6桁の表示, フルスケールカウントはレンジによる) |
| 測定時間 | 1.5 ms: 1 MHz, 2.0 ms: 1 kHz |
| 機能 | BIN測定, トリガ同期出力, 測定条件記憶, 測定値のコンパレータ比較, アベレージ機能, Low-Cリジェクト機能, チャタリング機能, 電流検出監視機能, 印加電圧値監視機能, 制御用入出力 (EXT. I/O), RS-232Cインタフェース, GP-IBインタフェース |
| 電源 | AC 100/120/220/240 V ±10% (セレクタブル), 50/60 Hz, 40 VA max. |
| 寸法・質量 | 260W × 100H × 298D mm, 4.8 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, 電源予備ヒューズ ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 3506-10 |
|---|---|
| 型番: | 日置電機 3506-10 |
| メーカー: | 日置電機 |
