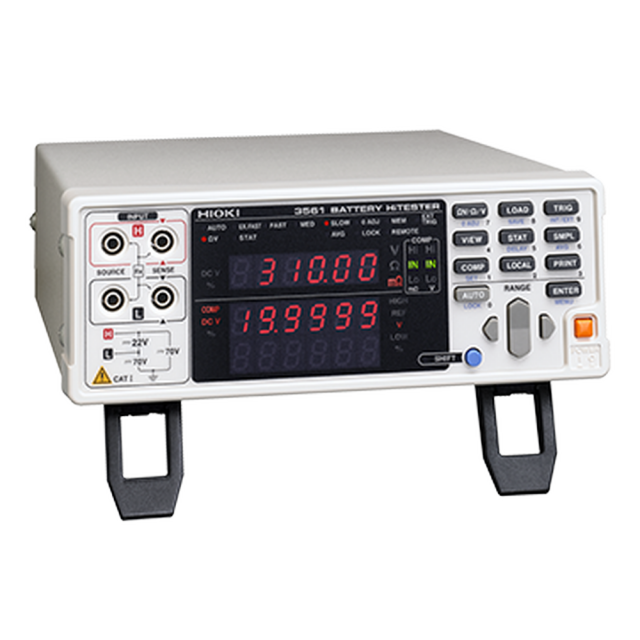

HIOKI バッテリハイテスタ 3561-01

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

HIOKI バッテリハイテスタ 3561-01

3561-01 (GP-IB付)
小型二次電池検査 高速バッテリーテスター

• 携帯電話、ノートPC 等の小型二次電池生産ライン向け
• 内部抵抗と電圧検査に加え、工程/ 品質管理向け演算機能を付加
• 多彩なインタフェースで高速自動化ラインに対応

※良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
最大入力電圧	DC ±22 V
	対地間最大定格電圧: DC ±70 V
抵抗測定レンジ	300 mΩ (最大表示310.00 mΩ, 分解能 10 uΩ)~3 Ωレンジ (最大表示3.1000 Ω, 分解能 100 uΩ), 2切替え
	測定確度: ±0.5% rdg. ±5 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算)
	測定ソース周波数: 1 kHz ±0.2 Hz. 測定電流: 10 mA (300 mΩレンジ), 1 mA (3 Ωレンジ), 開放端子電圧: 7 V peak
電圧測定レンジ	DC 20 V, 最小分解能: 0.1 mV
	測定確度: ±0.01% rdg. ±3 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算)
表示	抵抗 「31000」, 電圧 「199999」 カウントLED
サンプリング時間	EX.FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
	※掲載値は最速時、測定項目・電源周波数による
全測定時間	応答時間+サンプリング時間 (抵抗/電圧とも約3msの応答時間ですが、参考値であり、試料によって異なります)
コンパレータ	抵抗および電圧をそれぞれのコンパレータで独立判定可能, 上下限値設定または基準値と%設定方式
	判定: Hi/IN/Lo (抵抗, 電圧それぞれ独立判定), AND判定 (抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力 (オープンコレクタ, 35 V, 50 mA max.)
インタフェース	EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB (3561-01)
電源	AC100~ 240 V, 50/60 Hz, 30 VA max.
寸法・質量	215W × 80H × 295D mm, 2.4 kg
付属品	取扱説明書 ×1, 電源コード ×1, 接地アダプタ (国内100V用) ×1

保証：メーカー保証
校正：別途料金
