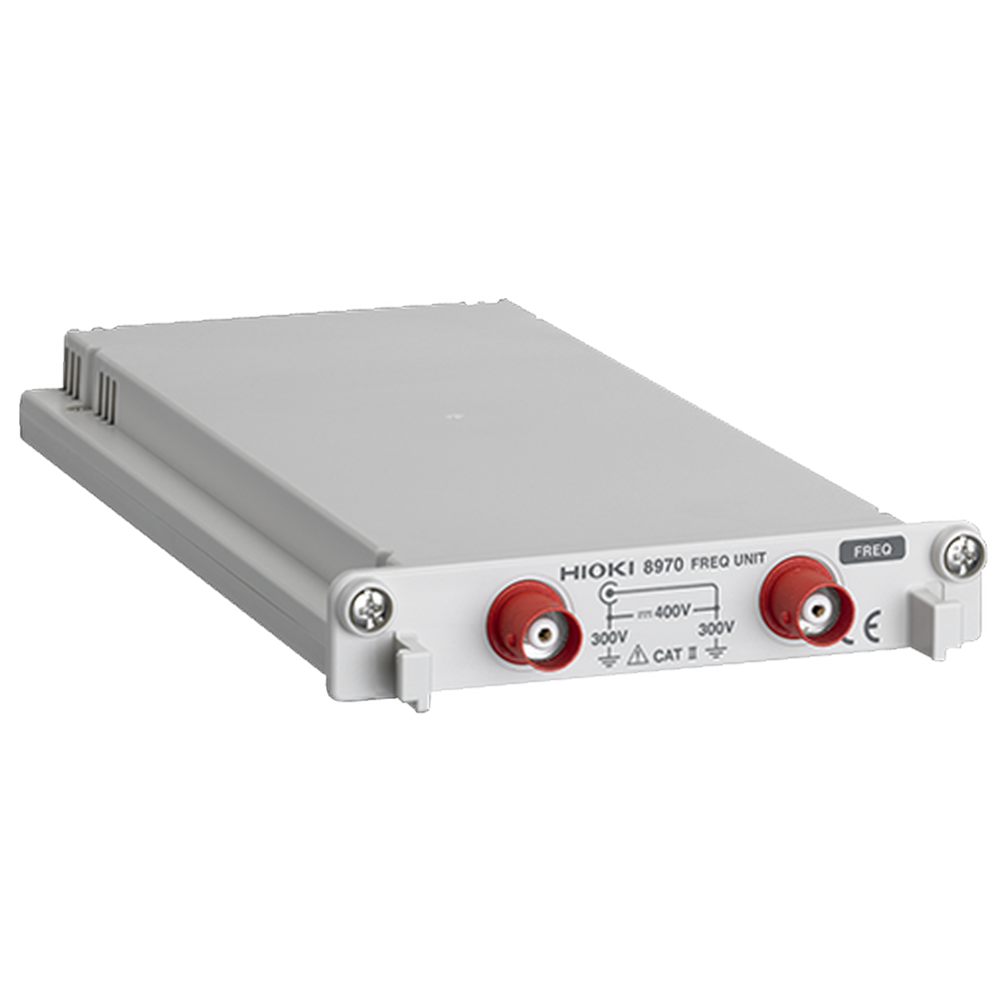

HIOKI 周波数ユニット 8970
周波数変動、パルスのカウント/積算などに
特徴
- 電源周波数(200V系まで直接入力)の変動記録
- エンコーダパルスのカウント
- モータ回転数・パルス積算・Duty比/パルス幅測定
- 分周機能
メモリハイコーダに装着して使用します。
※入力コード類は付属しませんので、別途ご購入願います。
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 測定機能 | チャネル数: 2ch, 電圧入力による周波数, 回転数, 電源周波数, 積算, パルスデューティ比, パルス幅, の各測定 |
|---|---|
| 入力端子 | 絶縁BNC端子 (入力抵抗1MΩ, 入力容量30pF), 対地間最大定格電圧: AC, DC 300V (入力と本体間は絶縁, 入力ch~筐体間, 各入力ch間に加えても壊れない上限電圧) |
| 周波数モード | 測定レンジ: DC~100kHz (最小パルス幅2μs)間を1Hz/div~5kHz/div (f.s. =20 div), 8選択 確度: ±0.1% f.s. (5kHz/div以外), ±0.7% f.s. (5kHz/div) |
| 回転数モード | 測定レンジ: 0~200万回転/分 (最小パルス幅2μs)間を100 (r/min)/div~100k (r/min)/div (f.s. =20 div), 7選択 確度: ±0.1% f.s. (100k (r/min)/div以外), ±0.7% f.s. (100k (r/min)/div) |
| 電源周波数モード | 測定レンジ: 50Hz (40~60Hz), 60Hz (50~70Hz), 400Hz (390~410Hz), (f.s. =20 div), 3選択 確度: ±0.03Hz (50, 60Hz), ±0.1Hz (400Hz) |
| 積算モード | 測定レンジ: 2k counts/div~1M counts/div, 6選択 確度: ±range/2000 |
| デューティ比モード | 測定レンジ: 10~100kHz (最小パルス幅2μs)間を5%/div (f.s. =20 div) 確度: ±1% (10~10kHz), ±4% (10k~100kHz) |
| パルス幅モード | 測定レンジ: 2μs~2sec間を500μs/div~100ms/div (f.s. =20 div), 確度: ±0.1% f.s. |
| 測定分解能 | レンジの2000分の1 (積算モード), レンジの500分の1 (積算, 電源周波数モード以外), レンジの100分の1 (電源周波数モード) |
| 電圧範囲、しきい値 | ±10V~±400V, 6選択, 各選択範囲内でしきい値変更可能 |
| その他機能 | スロープ, レベル, ホールド, スムージング, ローパスフィルタ, 入力DC/AC結合切換え, 分周, 積算オーバー保持/戻す切換え |
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 250 g |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 8970 |
|---|---|
| 型番: | 日置電機 8970 |
| メーカー: | 日置電機 |
