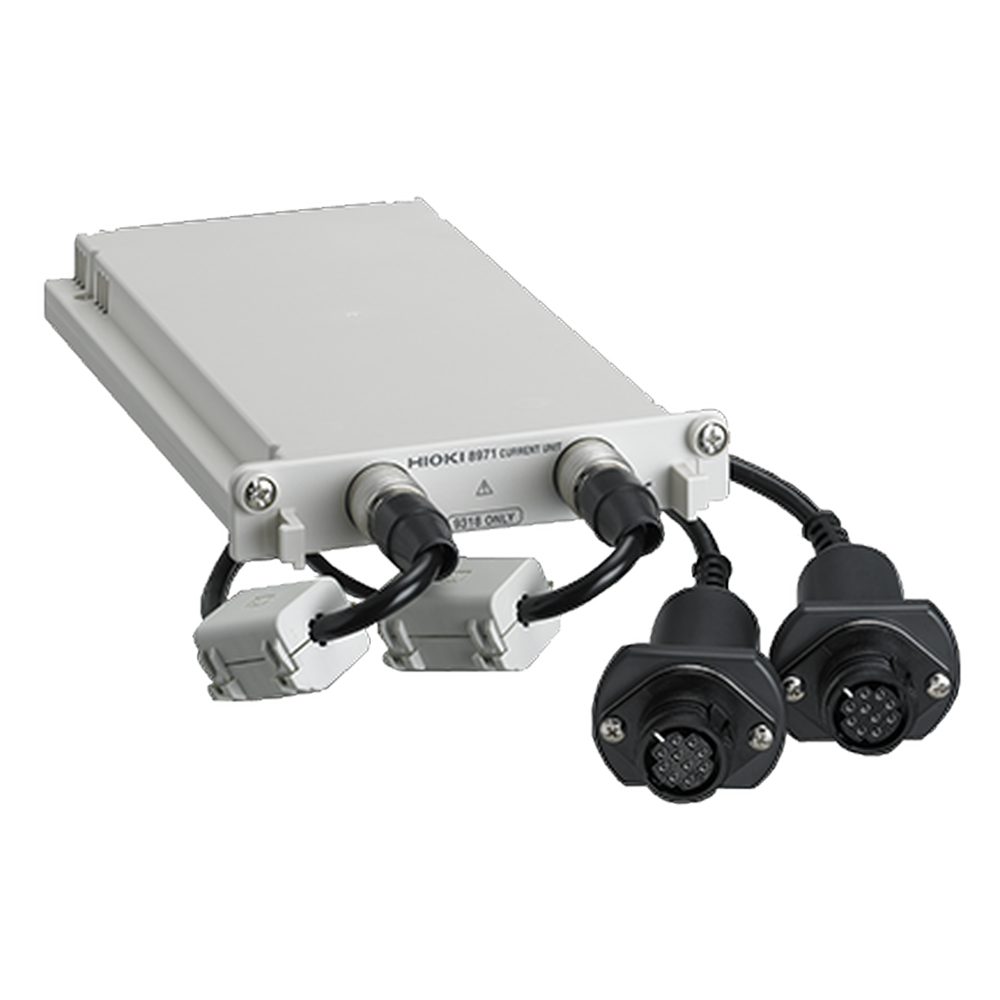

HIOKI 電流ユニット 8971
クランプセンサ直入力！広帯域電流波形を12bit分解能で測定
特徴
- AC/DC 500 Aまでクランプ接続・センサを自動識別・簡単操作
- 電流の実効値波形：RMS回路搭載(DC, 30Hz~10kHz)
- 整流回路を通さず、ダイレクトに瞬時波形観測も可能
- 12bit A/Dによる高分解能測定
*MR8741には使用不可
メモリハイコーダに装着して使用します。
※カレントセンサは付属しませんので、別途ご購入願います。
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 測定機能 | チャネル数: 2ch, オプションの電流センサによる電流測定 ※メモリハイコーダ8847に本器をMax. 4ユニットまで使用可能 |
|---|---|
| 入力端子 | センサコネクタ端子 (入力抵抗1MΩ, 電流センサ接続用の変換ケーブル9318専用, GNDはレコーダ本体と共通) |
| 適合電流センサ | CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (変換ケーブル9318を使用して8971本器と接続する) |
| 測定レンジ | 9272-10 (20A), 9277使用時: 100mA~5A/div (f.s. =20div, 6選択) CT6862使用時: 200mA~10A/div (f.s. =20div, 6選択) 9272-10 (200A), 9278, CT6863使用時: 1A~50A/div (f.s. =20div, 6選択) 9279, 9709使用時: 2A~100A/div (f.s. =20div, 6選択 |
| 測定確度 (フィルタ5Hz ONにて) ※使用する電流センサの確度, 特性を加算する |
9278, 9279使用時: ±0.85% f.s. その他電流センサ使用時: ±0.65% f.s. RMS確度: ±1% f.s. (DC, 30~1kHz), ±3% f.s. (1kHz~10kHz) RMS応答時間: 100ms (立上がり0→90% f.s.) クレストファクタ: 2 周波数特性: DC~100kHz ±3dB (AC結合時: 7Hz~100kHz) |
| 測定分解能 | 測定レンジの1/100 (12bit A/Dを使用, 8847に使用時) |
| 最高サンプリング速度 | 1MS/s (2チャネル同時サンプリング) |
| その他機能 | 入力結合: AC/DC/GND, ローパスフィルタ: 5, 50, 500, 5k, 50kHz, OFF |
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 250 g |
- 変換ケーブル9318 ×2本 (電流センサと8971接続用)
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 8971 |
|---|---|
| 型番: | 日置電機 8971 |
| メーカー: | 日置電機 |
