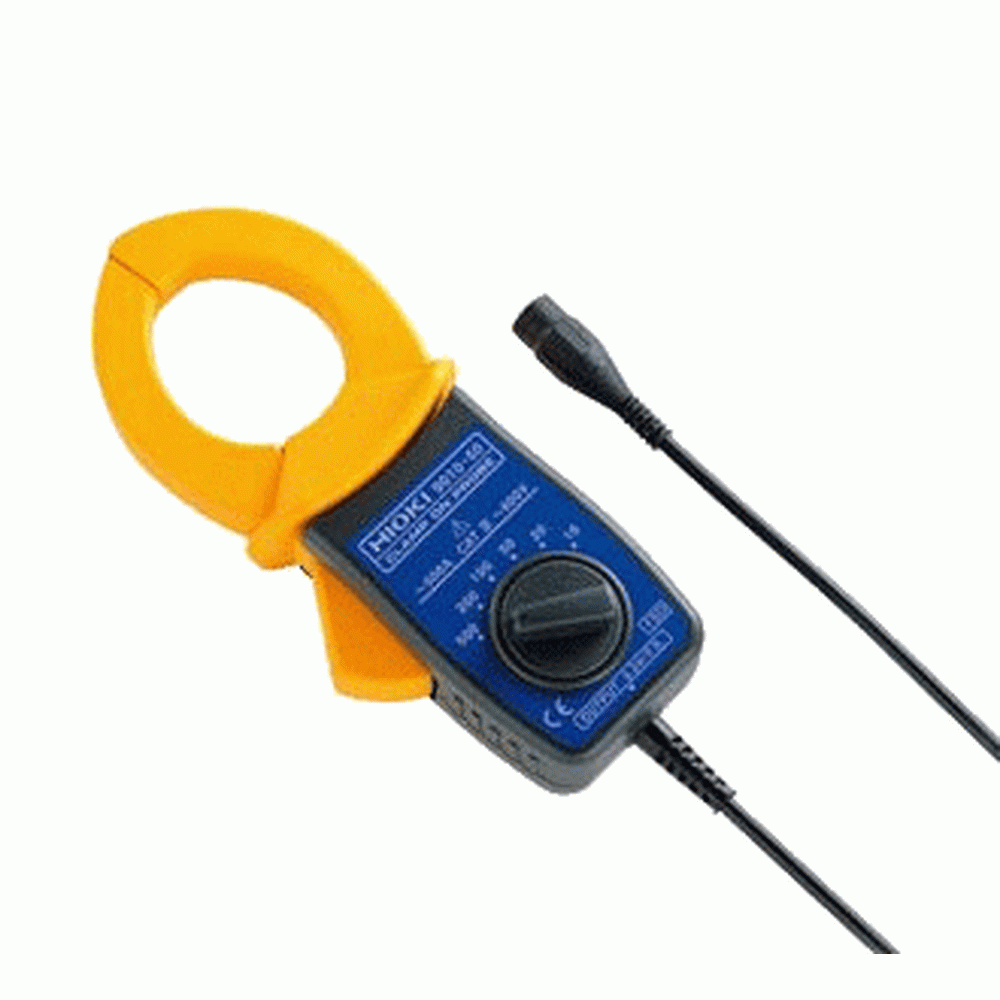

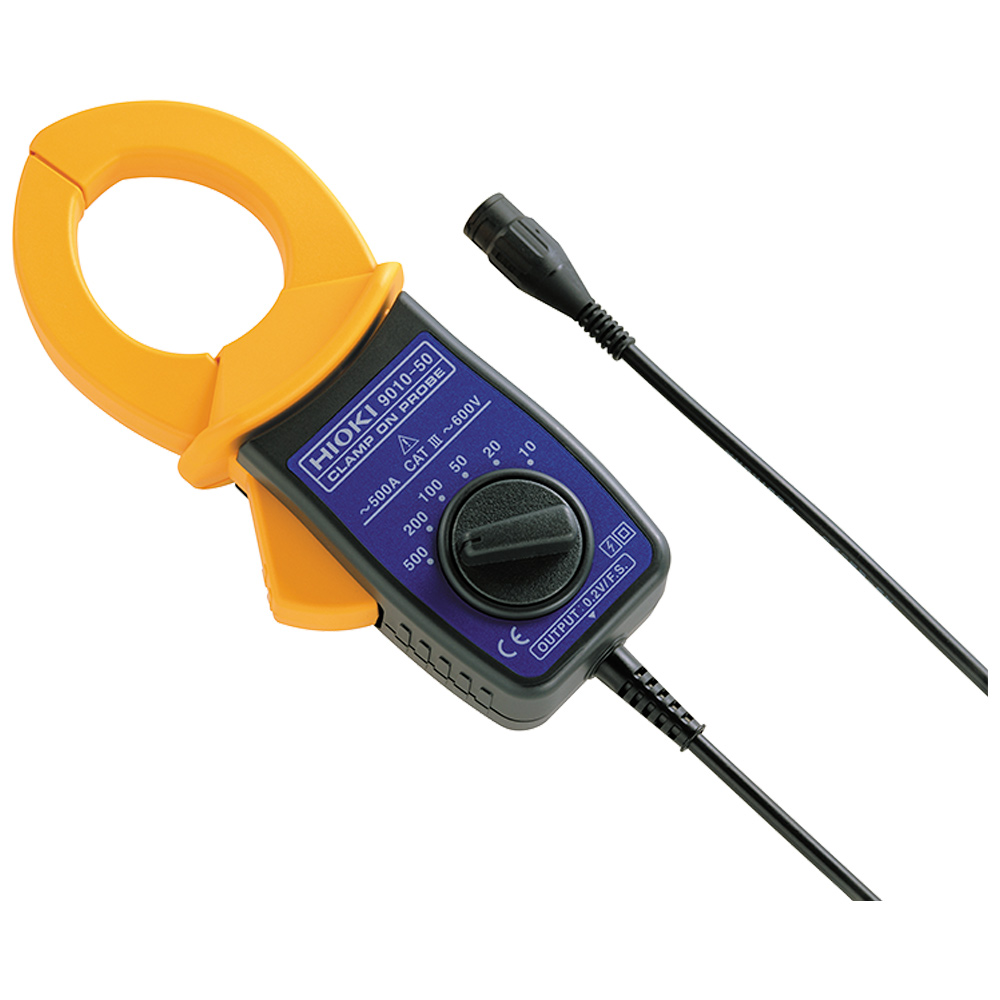

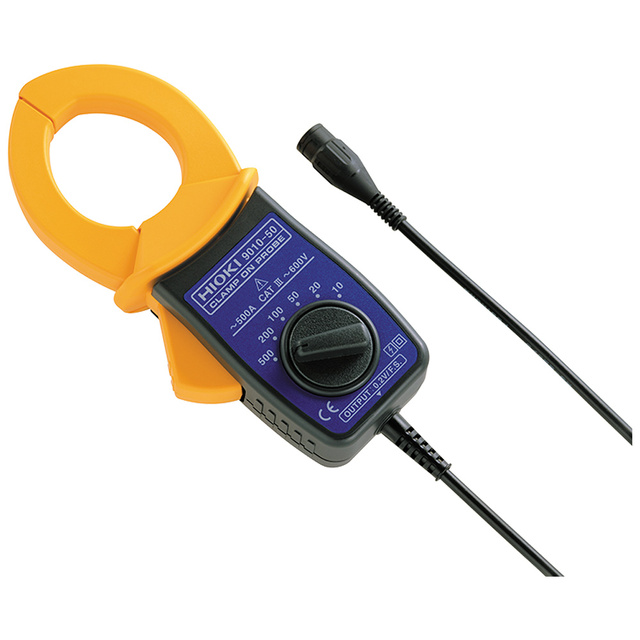

HIOKI クランプオンプローブ (出力端子:BNC) 9010-50
テスタ・記録計に接続して、大電流を手軽に測定
- 低価格、記録計などと組合わせて波形記録に
- 最適な電流レンジが選べる6レンジ構成
基本仕様
| 9132-50 | 9010-50 | |
|---|---|---|
| 定格電流 | AC 20~1000A, 6レンジ | AC 10 ~500A, 6レンジ |
| 確度 | ±3% rdg. ±0.2% f.s.(45~66Hz) | ±2% rdg. ±1% f.s. (45~66Hz) |
| 周波数特性 | 40~1kHzにおいて確度に加算, 振幅: ±1% rdg. | 40~1kHzにおいて確度に加算, 振幅: ±6% rdg. (10, 20A) ±3% rdg. (50A レンジ以上) |
| 出力電圧レート | AC 0.2V f.s. ※ f.s. は設定レンジ値, 本器の出力はAC 生波形の電圧です。 入力インピーダンスが1MΩ以上の機器に接続してください。 | |
| 最大入力電流 | 1000A rms 連続(全レンジ) ※40~500Hz: 100%, 500~1kHz: 90%のディレーティング以内 | 150A rms 連続(10/20/50A レンジ) 400A rms 連続(100/200A レンジ) 650A rms 連続(500A レンジ) ※ 40~100Hz: 100%, 100~1kHz: 50%のディレーティング以内 |
| 対地間最大定格電圧 | AC 600V (50/60 Hz) | |
| 測定可能導体径 | Ø55mm以下, 20×80mm ブスバー | Ø46mm以下 |
| 寸法・質量 | 100W × 224H × 35D mm, 600g, コード長 3m | 78W × 188H × 35D mm, 420g, コード長 3m |
| 付属品 | 取扱説明書 ×1 | |
保証:メーカー保証
校正:別途料金
商品仕様
| 製品名: | 日置電機 9010-50 |
|---|---|
| 型番: | 日置電機 9010-50 |
| メーカー: | 日置電機 |
