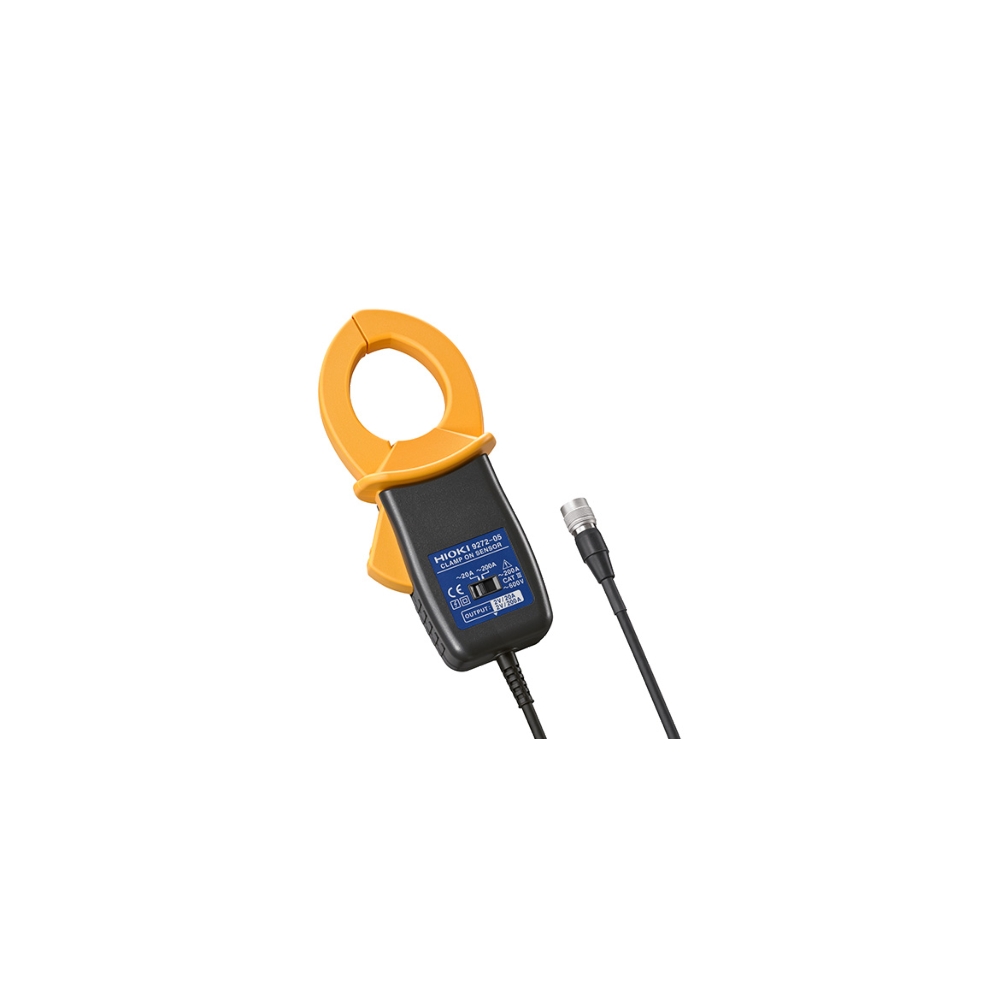

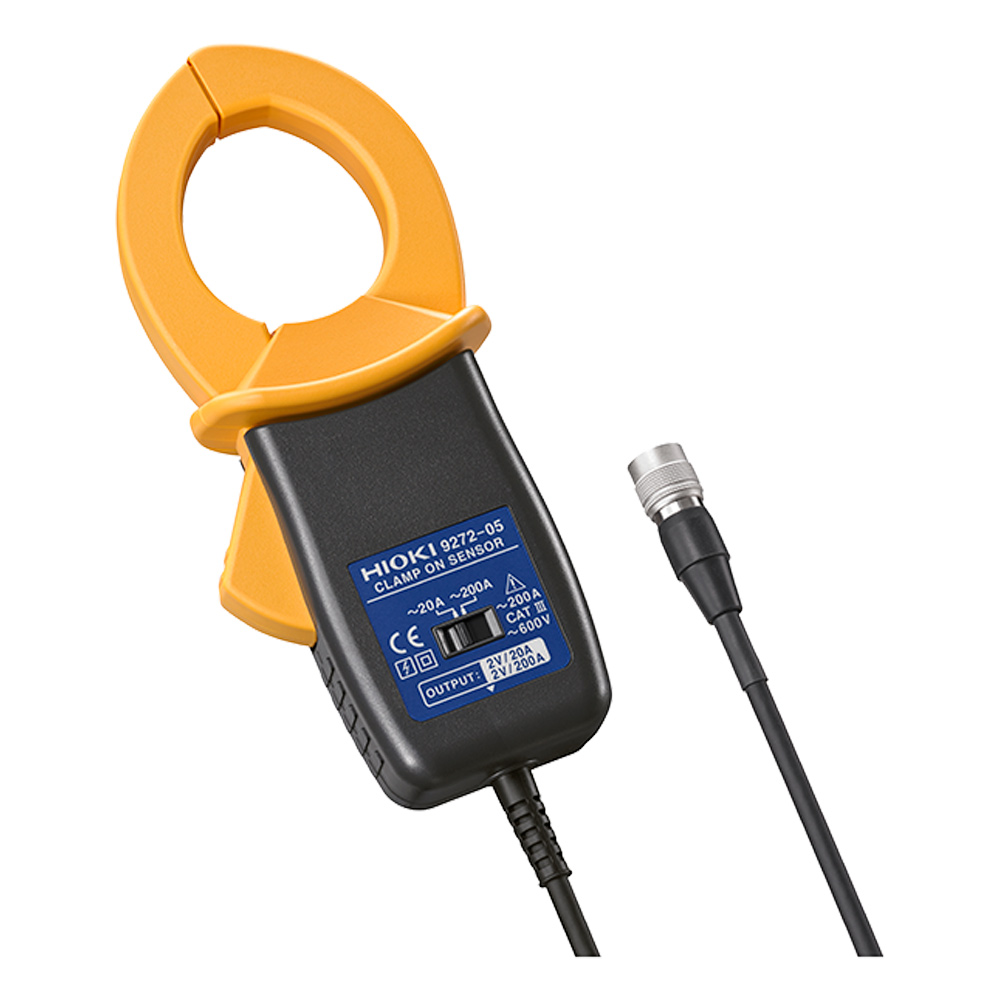

HIOKI クランプオンセンサ
インバータ制御など低周波数の交流電流測定に最適
- 優れた低周波数特性と位相特性によりインバータ制御機器の電流・電力測定用途に
- 1 Hz～100 kHzの広周波数帯域で高調波解析・FFT解析・波形観測用途に（AC専用）
CAT III 600 V
※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
仕様
| 定格電流 | AC 20/ 200 A (切替え式) |
|---|---|
| 最大入力電流 | 50 Arms (20 Aレンジ), 300 Arms (200 Aレンジ) |
| 周波数特性 | 1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.) |
| 振幅/位相確度 | 振幅：±0.3 % rdg. ±0.01 % f.s. 位相：±0.2 ° (45～66 Hz) |
| 出力電圧レート | 2 V/ 20 Aまたは2 V/ 200 A ※本器の出力はセンサユニット経由で出力されるAC電圧です。 |
| 対地間最大定格電圧 | AC 600 Vrms (CAT III) |
| 測定可能導体径 | Φ 46 mm以下 |
| 電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 |
| 消費電力 | 5 VA以下 (200 A測定時) |
| 寸法・質量 | 78W × 188H × 35D mm, 430 g, コード長 3 m |
| 付属品 | 携帯用ケース9355 ×1, 取扱説明書 ×1, マークバンド ×6 |
組合せ対応製品
| 対応製品/ユニット | 9272-10 (廃止製品) | 9272-05 |
|---|---|---|
| パワーアナライザPW8001 | △ （CT9900必要） | ○ |
| パワーアナライザPW3390 | △ （CT9900必要） | ○ |
| パワーアナライザ3390 | ○ | △ （CT9901必要） |
| パワーハイテスタ3193シリーズ | ○ | △ （CT9901必要） |
| 電流ユニット8971 | △ （9318必要） | △ （9318, CT9901必要） |
| F/Vユニット8940 | △ （9318, 9705必要） | △ （9318, 9705, CT9901必要） |
| 3CH 電流ユニット U8977 | △ （CT9900必要） | ○ |
商品仕様
| 製品名: | 日置電機 9272-05 |
|---|---|
| 型番: | 日置電機 9272-05 |
| メーカー: | 日置電機 |
