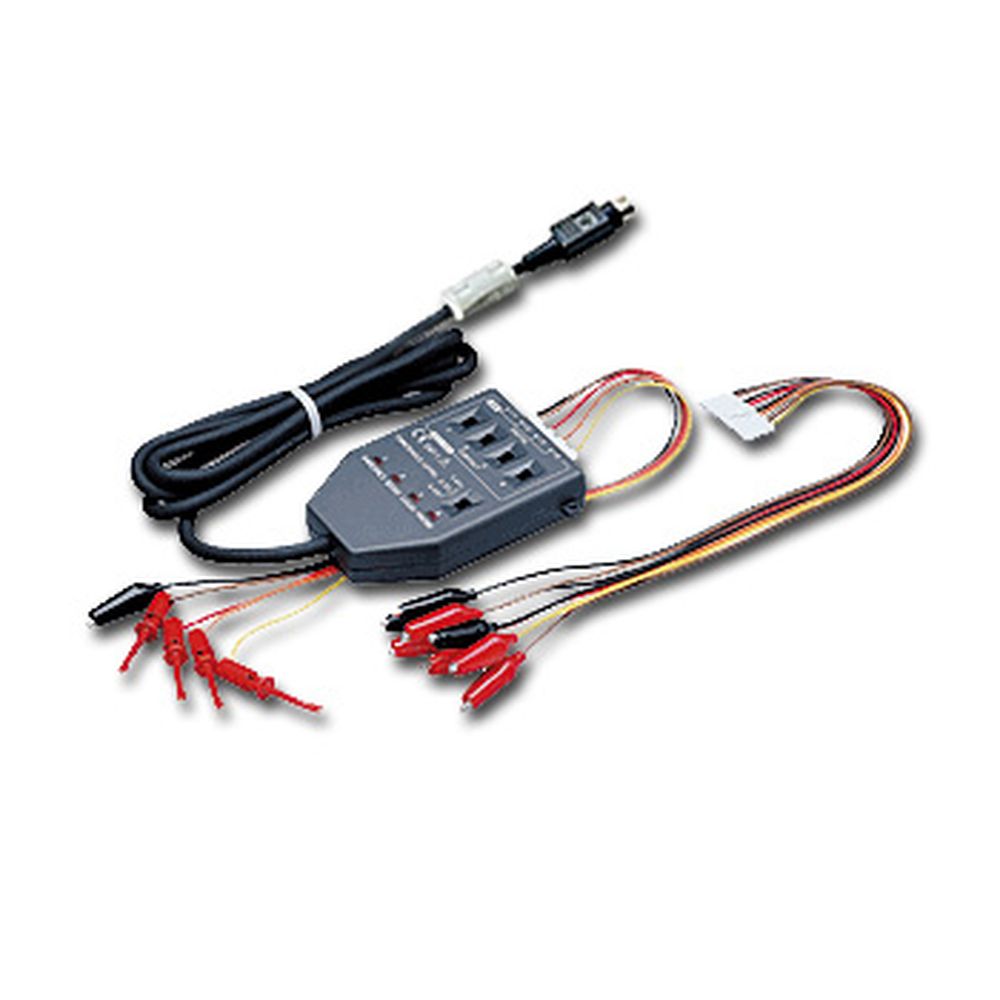

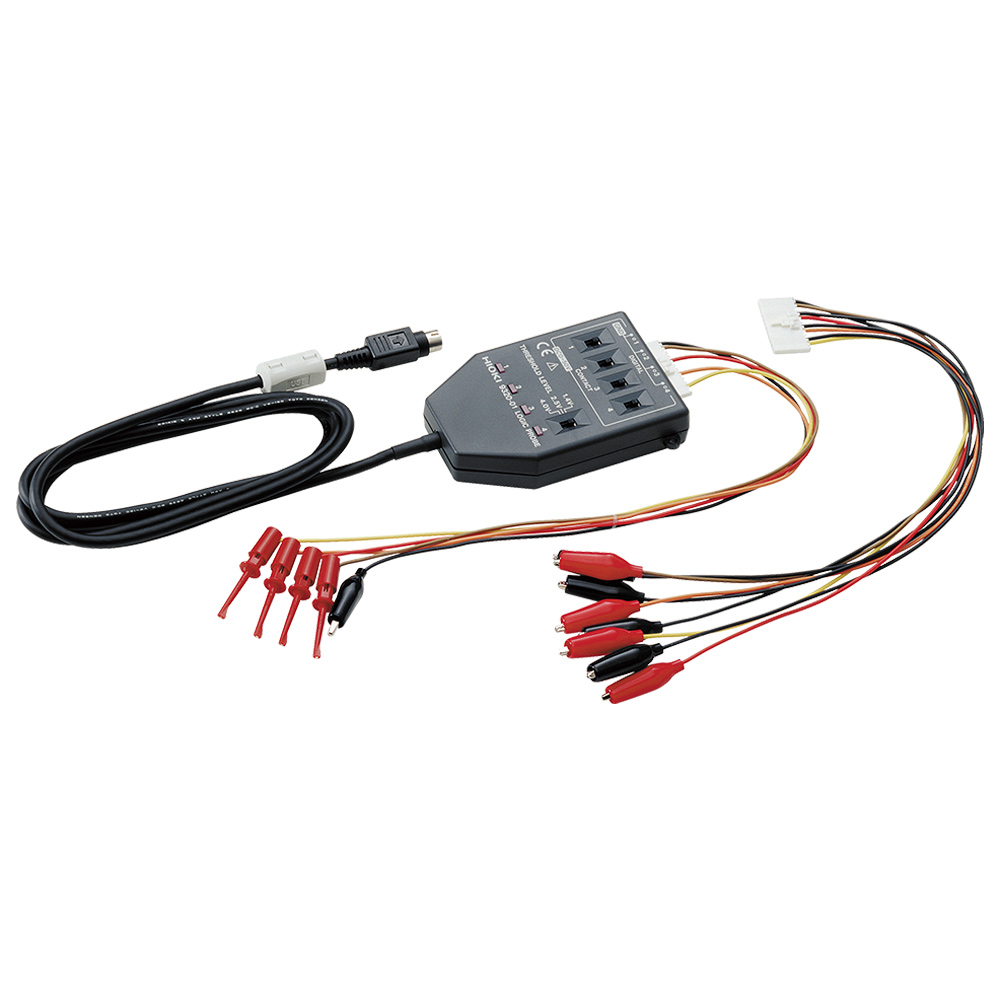

HIOKI ロジックプローブ (小型端子タイプ) 9320-01
電圧信号やリレー接点信号のロジック変換
- 1台で4チャネル入力(4ch間のGND共通)
- ディジタル/コンタクト入力を切り換え
- ディジタル入力のしきい値は3段階切り換え(+1.4/+2.5/+4.0V)
- 高速応答500ns
基本仕様(確度保証期間 12ヶ月)
| 入力部 | 4 ch(本体間, チャネル間GND 共通), ディジタル/コンタクト入力切り換え(コンタクト入力はオープンコレクタ信号検出可能) |
| 入力抵抗 | 1MΩ(ディジタル入力: 0 ~ +5V時), 500kΩ以上(ディジタル入力: +5~ +50V時) |
| プルアップ抵抗 | 2kΩ(コンタクト入力: 内部+5Vにてプルアップ) |
| ディジタル入力しきい値 | +1.4V, +2.5V, +4.0V |
| コンタクト入力検出抵抗値 | 1.5kΩ以上で開/500Ω以下で閉, 3.5kΩ以上で開/1.5kΩ以下で閉, 25kΩ以上で開/8kΩ以下で閉 |
| 応答速度 | 500ns以下 |
| 最大入力電圧 | 0~ +50V DC |
| 寸法・質量 | 62W × 94H × 20Dmm, 150g(本体間コード長: 約1.5m, 入力リード長: 約30cm) |
| 付属品 | ICクリップリード× 1, ワニ口クリップリード× 1, 携帯用ケース× 1 |
商品仕様
| 製品名: | 日置電機 9320-01 |
|---|---|
| 型番: | 9320-01 |
| メーカー: | 日置電機 |
