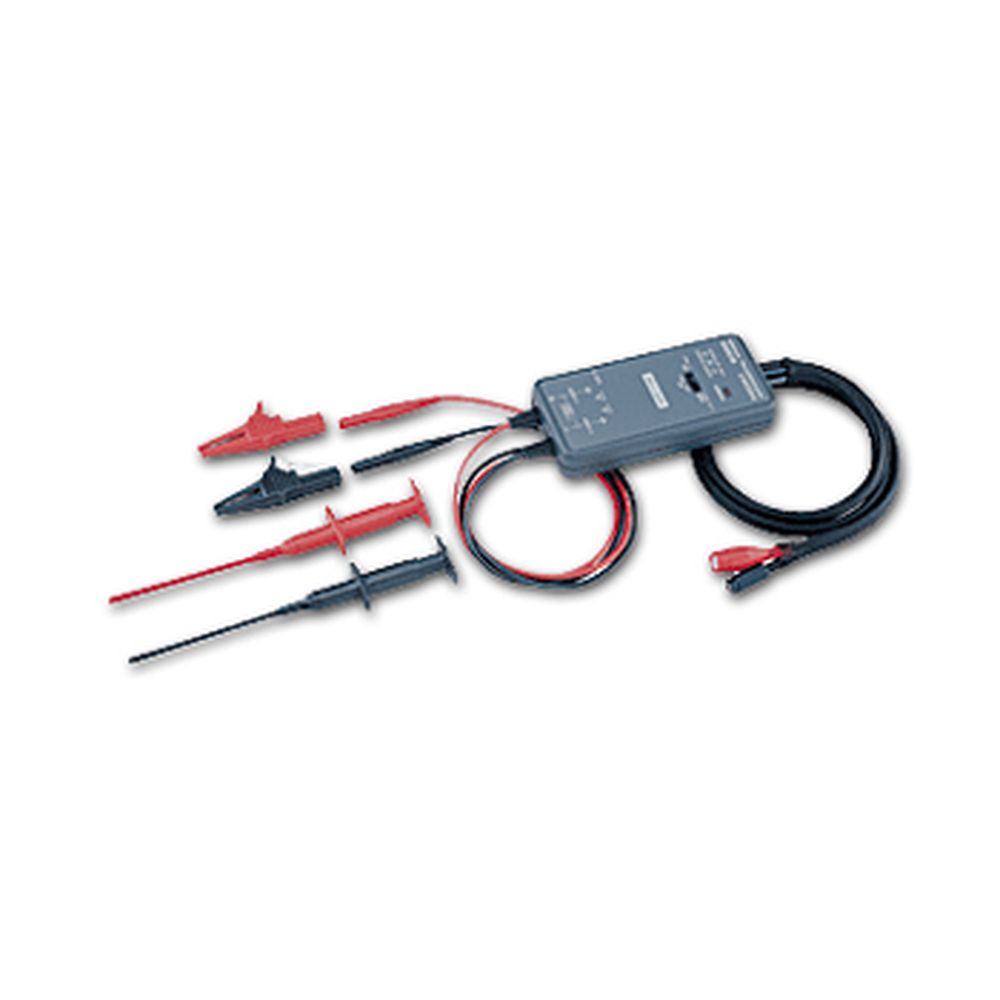

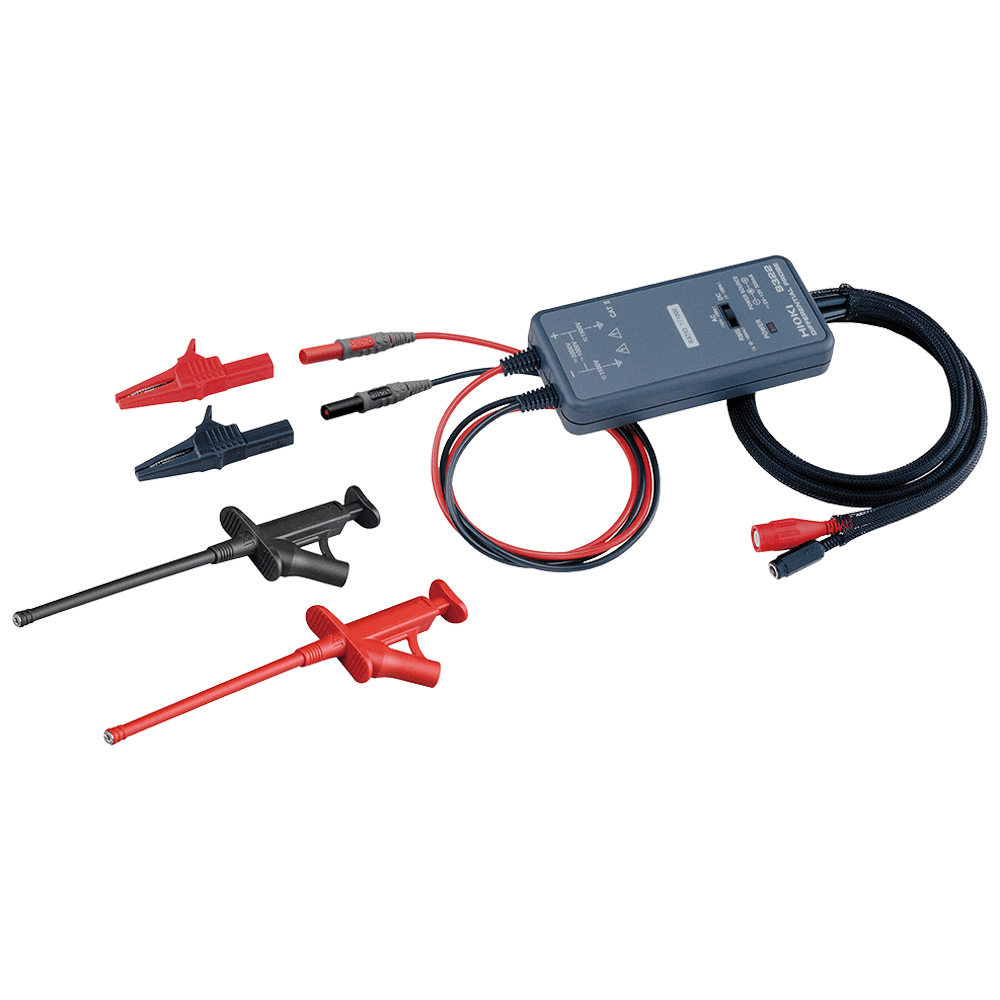

HIOKI 差動プローブ 9322
3 つの機能を備えたユニバーサル型プローブ
- 高電圧波形のフローティング測定(DCモード)
- 電源ラインのサージノイズを検出(AC モード)
- 実効値整流した電圧を出力可能(RMSモード)
- 主なご利用先.. IGBT 等のコモンモード電圧の乗った電位差測定など 400V 動力ラインなどの商用電源ライン波形測定など 高電圧サージノイズの波形測定など インバータ出力の実効値レベル測定など
メモリハイコーダのアナログ入力に接続して使用します。 駆動する電源はAC アダプタが必要、もしくは各メモリハイコーダにより電源の対応が異なります。
| 測定機能 | DCモード: 波形モニタ出力用, f特: DC~10MHz ±3dB ACモード: 電源ラインのサージノイズ検出用, f特: 1kHz~10MHz ±3dB RMSモード: DC/AC電圧の実効値出力, f特: DC, 40Hz~100kHz, 応答速度: 200ms以下(AC400V) |
| 入力形式 | 平衡差動入力 |
| 出力 | 入力の1/1000に分圧, BNC端子(DC/AC/RMS, 3モード出力切替) |
| DC振幅確度 | ±1% f.s. (DC 1000V以下), ±3% f.s.(DC 2000V以下)(f.s.=DC 2000V) |
| RMS確度 | ±1% f.s. (DC, 40Hz~1kHz), ±4% f.s.(1kHz~100kHz)(f.s.=AC 1000V) |
| 入力抵抗/ 容量 | H-L間: 9MΩ 約10pF, H-本体間, L-本体間: 4.5MΩ 約20pF |
| 最大入力電圧 | DC 2000V, AC 1000V(CAT II) |
| 対地間最大定格電圧 | グラバークリップ使用時AC, DC 1500V(CAT II)/AC, DC 600V(CAT III), ワニ口クリップ使用時AC, DC 1000V(CAT II)/AC, DC 600V(CAT III) |
| 電源 |
|
| 寸法・質量 | 70W × 150H × 25Dmm, 350 |
| コード寸法 | 入力側約46cm, 出力側約1.3m |
| 付属品 | グラバークリップ× 2, ワニ口クリップリード× 2, 携帯用ケース× 1 |
商品仕様
| 製品名: | 日置電機 9322 |
|---|---|
| 型番: | 日置電機 9322 |
| メーカー: | 日置電機 |
