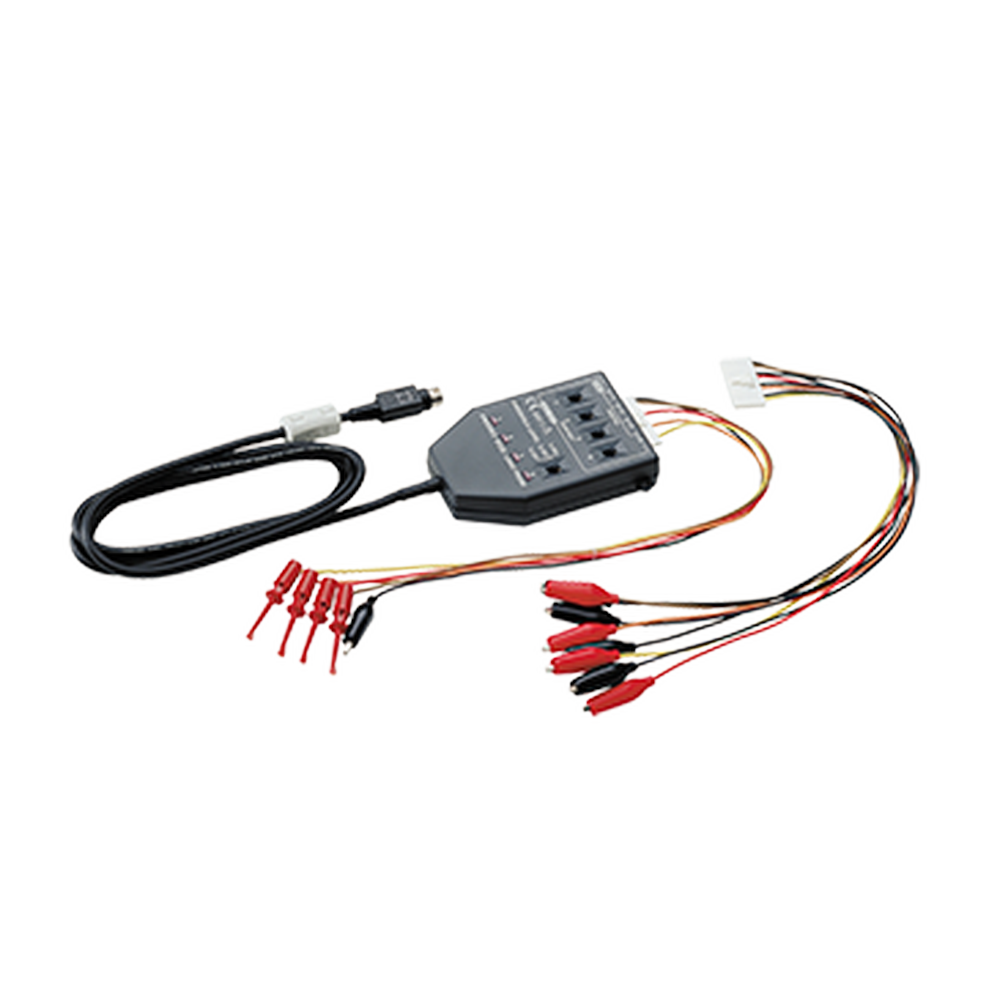

HIOKI ロジックプローブ 9327
電圧/無電圧接点のON/OFF検出に （高速タイプ, ハイコーダ共通）
- 1台で4チャネル入力（4ch間のGND共通）
- ディジタル/コンタクト入力を切り換え
- ディジタル入力のしきい値は3段階切り換え（+1.4/+2.5/+4.0V）
- 対応可能パルス幅100nsの高速応答
- ハイコーダ接続端子は小型タイプ
| 基本仕様 | |
|---|---|
| 機能 | 電圧信号やリレーの接点信号をhigh/low記録するための検出器 |
| 入力部 | 4ch (本体間, チャネル間GND共通), ディジタル/コンタクト入力切換 (コンタクト入力はオープンコレクタ信号検出可能) |
| 入力抵抗： 1 MΩ (ディジタル入力: 0 to +5 V時) | |
| 500 kΩ以上 (ディジタル入力: +5 to +50 V時) | |
| プルアップ抵抗： 2 kΩ (コンタクト入力： 内部+5 Vにてプルアップ) | |
| ディジタル入力 しきい値 | 1.4 V/ 2.5 V/ 4.0 V |
| コンタクト入力 検出抵抗値 | 1.4 V： 1.5 kΩ以上 (オープン), 500 Ω以下 (ショート) |
| 2.5 V： 3.5 kΩ以上 (オープン), 1.5 kΩ以下 (ショート) | |
| 4.0 V： 25 kΩ以上 (オープン), 8 kΩ以下 (ショート) | |
| 応答可能パルス幅 | 100 ns以上 |
| 最大入力電圧 | 0~+DC50 V (入力端子間に加えても壊れない上限電圧) |
| 寸法・質量 | 62W × 94H × 20D mm, 150 g |
| コード長: 本体間1.5 m, 入力リード長300 mm | |
| 付属品 | ICクリップリード ×1, ワニ口クリップリード ×1, 携帯用ケース ×1, 取扱説明書 ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 9327 |
|---|---|
| 型番: | 日置電機 9327 |
| メーカー: | 日置電機 |
