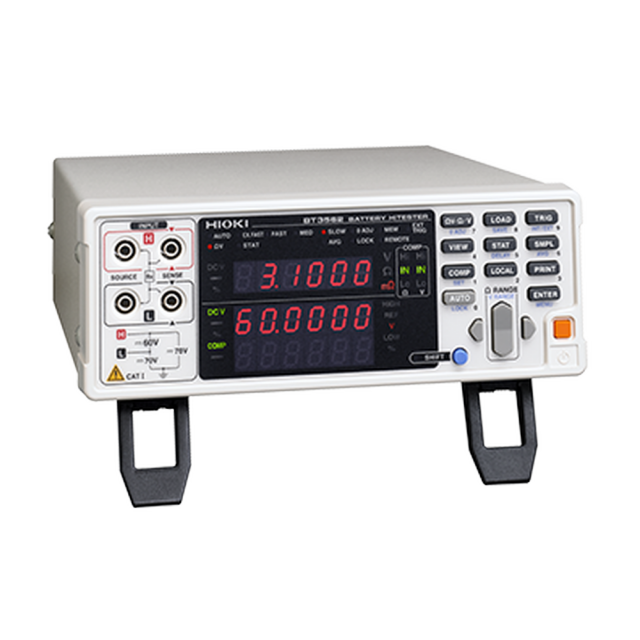

HIOKI バッテリハイテスタ BT3562-01
BT3562-01 (GP-IB, アナログ出力付)
大型セル＆高電圧電池検査 高速バッテリーテスター
- 60Vまでのダイレクト測定に対応(BT3562)
- 高電圧バッテリパック/バッテリモジュールの生産ラインでの検査
- 大型(低抵抗)セル検査
- 多彩なインタフェースで高速自動化ラインに対応 ※良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 最大入力電圧 | 定格入力電圧: DC ±60 V |
| 対地間最大定格電圧: DC 70 V | |
| 抵抗測定レンジ | 3mΩ (最大表示3.1000mΩ, 分解能 0.1uΩ,)~3000Ωレンジ (最大表示3100.0Ω, 分解能 100mΩ), 7切替え |
| 測定確度: ±0.5% rdg. ±5 dgt. (30mΩ~3000ΩレンジEX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) | |
| ±0.5% rdg. ±10 dgt. (3mΩレンジ、EX.FAST時は±30 dgt., FAST時は±10 dgt.,MEDIUM時は±5 dgt.を加算) | |
| 測定ソース周波数: 1 kHz ±0.2 Hz. 測定電流: 100 mA (3mΩ レンジ), ~10 uA (3000Ω レンジ), 開放端子電圧: 25 V peak (3/30mΩ レンジ), 7 V peak (300mΩ レンジ), 4 V peak (3Ω~3000Ωレンジ), | |
| 電圧測定レンジ | DC 6V (分解能 10uV)~ |
| DC 60V (分解能 100uV), 2切替え | |
| 測定確度: ±0.01% rdg. ±3 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) | |
| 表示 | 抵抗 「31000」, 電圧 「600000」 カウントLED |
| サンプリング時間 | EX.FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms |
| ※掲載値は最速時、測定項目・電源周波数による | |
| 全測定時間 | 応答時間+サンプリング時間 (抵抗/電圧とも約10msの応答時間ですが参考値であり, 被測定物によって異なります) |
| コンパレータ | 判定: Hi/IN/Lo (抵抗, 電圧それぞれ独立判定), 総合判定 (PASS/FAIL、 抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力 (オープンコレクタ, 35 V, DC50 mA max.) |
| アナログ出力 | BT3563-01, BT3562-01モデルのみ, 抵抗測定値 (表示値 DC 0V~3.1 V) |
| インタフェース | EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB (-01モデル) |
| 電源 | AC100~ 240 V, 50/60 Hz, 30 VA max. |
| 寸法・質量 | 215W × 80H × 295D mm, 2.4 kg |
| 付属品 | 取扱説明書 ×1, 電源コード ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 BT3562-01 |
|---|---|
| 型番: | 日置電機 BT3562-01 |
| メーカー: | 日置電機 |
