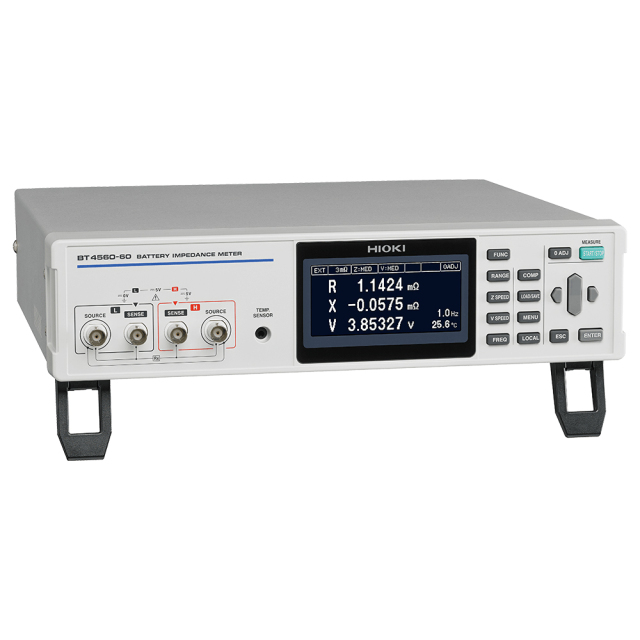

バッテリインピーダンスメータ
R&Dから生産ラインまで使える信頼あるEIS測定器
バッテリインピーダンスメータ BT4560-60 は、研究開発から生産ラインまで、迅速かつ簡単にEIS (*1) 測定ができます。BT4560-60 は、0.01 Hz～10 kHz の広いEIS 測定周波数範囲に対応しているため、特にセル設計の研究開発に最適です。
スイッチメインフレーム SW1001, SW1002 を増設すれば、多チャネルの評価システムへ簡単に拡張できます。これにより、複数バッテリーの高精度なEIS測定を自動化・効率化できます。
*1:EIS (Electrochemical Impedance Spectroscopy), 電気化学インピーダンス分光法は、小さなAC信号を用いて幅広い周波数範囲にわたるバッテリーのインピーダンスを測定する試験です。これにより、バッテリー内部の抵抗や反応性などの詳細な洞察が得られ、バッテリーの振る舞いや性能を理解するうえで、研究開発と品質管理において有用です。
電解液抵抗、電荷移動抵抗、拡散抵抗を管理し電池セルの品質向上
- 測定周波数を0.01 Hzから10 kHzの間で設定を測定
- 低周波の電荷移動抵抗と拡散抵抗の測定
- 高周波の電解液抵抗と溶接抵抗の測定
- ナイキスト (Cole-Cole) プロットを付属のアプリケーションプログラムで作成
- 等価回路解析ソフトウェアを使用して、バッテリー内部の状態を詳細に解析
ナイキスト(Cole-Cole)プロットを瞬時に作成
HIOKIのバッテリインピーダンスアナライザ BT4560-60をPCに接続すると、周波数掃引を迅速かつ簡単に実行でき、その結果をリアルタイムにプロットできます。
1 mΩ以下の超低インピーダンスを測定
大容量リチウムイオン電池は、内部インピーダンスが1 mΩ未満です。
BT4560-60は、1 mΩ以下の超低インピーダンスを高い安定性と再現性で測定するように設計されています。
4端子対測定専用プローブにより、発生する磁束を低減
4端子対構造のプローブは、環境ノイズやケーブル配線の影響を受けにくい非常に安定した測定を提供します。
基本仕様
確度保証期間 1年
| 最大入力電圧 | 最大5 V |
|---|---|
| 測定項目 | インピーダンス, 電圧, 温度 |
| インピーダンス測定 | 測定パラメータ: R 抵抗, X リアクタンス, Z インピーダンス, θ 位相角 測定周波数: 0.01 Hz～10.00 kHz（1.06 kHz～10.00 kHzの場合、3 mΩレンジ、10 mΩレンジでは1 mΩ未満、100 mΩレンジでは10 mΩ未満は確度保証外） 測定レンジ: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測定電流: 3 mΩ レンジ: 1.5 Arms, 10 mΩ レンジ: 500 mArms, 100 mΩ レンジ: 50 mArms |
| 電圧測定 | 測定レンジ: 5.00000 V (単レンジ), 測定時間: 0.1 s (FAST)～1.0 s (SLOW) |
| 温度測定 | 測定レンジ: -10.0℃～60.0℃, 測定時間: 2.3 s |
| 基本確度 | |Z| : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃～40.0℃にて) |
| 機能 | コンパレータ, セルフキャリブレーション, サンプルディレイ, アベレージ, 電圧リミット, インピーダンス測定時電位勾配補正, 交流印加時充放電防止, キーロック, システムテスト, パネルセーブ・ロード (最大126通り) |
| インタフェース | LAN, RS-232C, USB, EXT. I/O (NPN/PNP切り替え可) |
| 電源 | 定格電源電圧：AC 100 V～240 V 定格電源周波数：50 Hz/60 Hz 定格電力：80 VA max |
| 寸法・質量 | 約330W × 80H × 293D mm (突起物含まず), 約3.8 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, ゼロアジャストボード ×1, USBケーブル (A-Bタイプ) ×1 |
商品仕様
| 製品名: | 日置電機 PW8001-16 |
|---|---|
| 型番: | 日置電機 BT4560-60 |
| メーカー: | 日置電機 |
