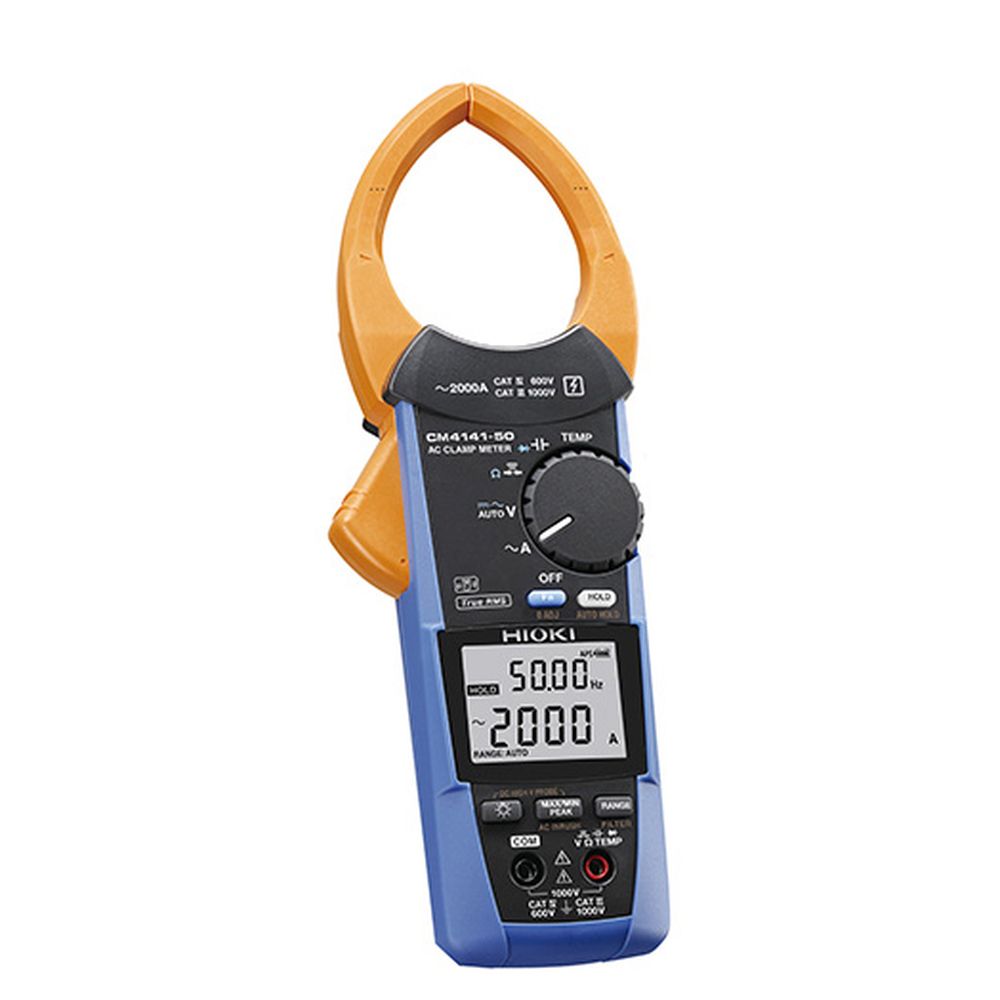

HIOKI ACクランプメータ (ワイヤレスアダプタ Z3210 付属なし) CM4141-50

定価: ¥33,000(税込)
価格: ¥26,400 (税込) 20%OFF
メーカー: 日置電機
型番: CM4141-50
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なる場合がございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

ACクランプメータ CM4141-50/90

圧倒的な挟みやすさ、 狭いケーブル間へ入れやすい電流センサ

  • 断面最小寸法11 mmの非常に細いセンサでケーブルの隙間に入れやすい設計
  • 交流専用、2000 Aまで測定可能
  • 交流電圧の他、抵抗など多彩な測定機能
  • ワイヤレス化に対応! スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 装着時)
  • 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時)
  • GENNECT Crossで1次~30次までの高調波解析ができる (ワイヤレスアダプタ Z3210 装着時)

CAT IV 600 V / CAT III 1000 V

(P2000使用時)
CAT III 2000 V / CAT IV 1000 V

高電圧化する太陽光発電設備の点検を安全に

  • CAT Ⅲ 2000 Vまでの高電圧測定に対応。
  • 直流高電圧プローブ P2000をHIOKIのクランプメータやデジタルマルチメータ(DMM)と組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

ワイヤレス化に対応。無線通信機能でさらに便利に

ワイヤレスアダプタ Z3210(オプション)に対応。 スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)

Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。 ※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。 測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。 ※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

現場でのトラブル解析に貢献

GENNECT Crossの高調波解析機能で電流や電圧の高調波を測定できます。 電源系統などのトラブル解析に役立ちます。 ※GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。 ※GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

大口径でも隙間に入れやすい新設計センサ

最大AC2000 A測定の大口径クランプセンサ(Ø55 mm)でありながら、狭いケーブルの隙間に入れやすい設計です。また、ケーブルが密集している場所では、ジョーをこじってケーブル間に入れることがあります。CM4141-50はこじりに強く、挟みやすさと頑丈さを兼ね備え、現場の作業をスピーディにします。 さらに、重さは同等クラスのクランプメータと比較すると100 g以上軽い300 gであり、長時間持って作業を行う時には、手への負担が大幅に軽減されます。

仕様

基本仕様 (確度保証期間 1年、 調整後確度保証期間 1年)

交流電流レンジ 60.00 A~2000 A、 3レンジ (45~1 kHz、 真の実効値整流)、
基本確度45 - 66 Hz : ±1.5% rdg. ±0.08 A(60 Aレンジ)
クレストファクタ 60.00 Aレンジ: 2.5 (50.00 A超えて60.00 A以下)~2000 Aレンジ: 1.5 (2000 A以下)
直流電圧レンジ 600.0 mV~1000 V(P2000使用時600.0 V~2000 V)
交流電圧レンジ 6.000 V~1000 V、 4レンジ (15~1 kHz、 真の実効値整流)、 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6 V)
直流+交流電圧レンジ 6.000 V~1000 V、 4レンジ、 基本確度DC、 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6 V)
抵抗レンジ 600.0 Ω~6.000 MΩ、 5レンジ、 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ 1.000 μF~1000 μF、 4レンジ、 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ 電圧: 9.999 Hz~999.9 Hz 3レンジ、 電流: 99.99 Hz、 999.9 Hz 2レンジ、
基本確度: ±0.1% rdg. ±0.01 Hz (at 99.99 Hz)
温度 (K) -40.0~400.0 ˚C、 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
その他機能 導通チェック、 ダイオードチェック、 AC/DC自動判別(電圧のみ)、 最大/最小/平均/波高値最大/波高値最小値の表示、 ローパスフィルタ、 表示値ホールド、 バックライト、 オートパワーセーブ、 ブザー音、 ゼロアジャスト、 他
防じん防水性 IP20 (完全に乾いた状態での電圧または危険な活電導体の電流測定)
IP50 (完全に乾いた状態での抵抗または絶縁導体の電流の測定または保管時)
電源 単4形アルカリ乾電池 (LR03) ×2
連続使用時間: 約48時間(Z3210未装着)、 約24時間(Z3210装着かつ無線通信)
その他条件:AC 100 A測定、 バックライト OFF、 23℃参考値
測定可能導体径 Ø 55 mm、 ジョー寸法: 82 W × 11 D mm (D寸法はジョーの先端から44 mmの範囲値)
ジョー断面最小寸法 11 mm (寸法はジョーの先端から44 mmの範囲の値)
寸法・質量 65 W × 247 H × 35 D mm、 300 g
付属品 テストリードL9300 ×1、 携帯用ケースC0203 ×1、 単4形アルカリ乾電池 (LR03) ×2、 取扱説明書 ×2、 使用上の注意 ×1

商品仕様

製品名: CM4141-50
型番: CM4141-50
メーカー: 日置電機
