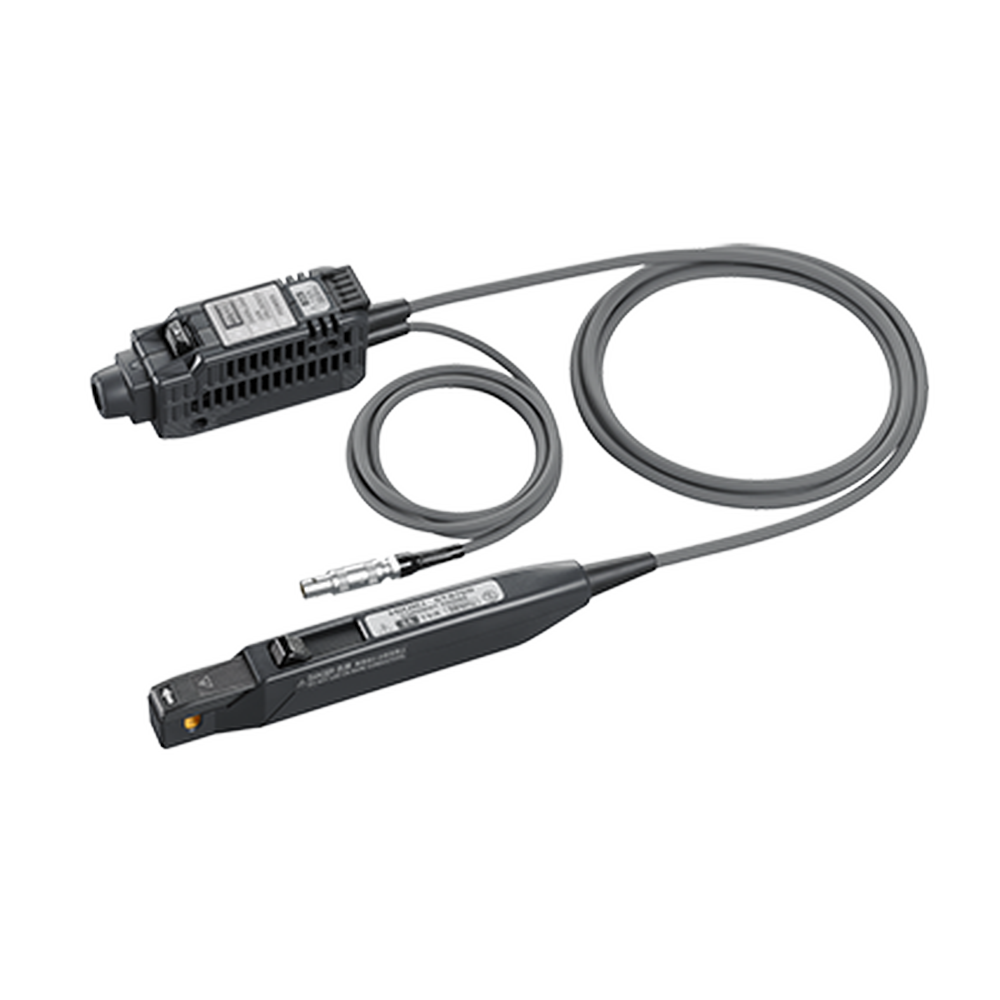

HIOKI 電流プローブ CT6700
広帯域カレントプローブ DC - 50MHz / 5A
- 広帯域: DC~50MHz (-3dB)
- 高S/N比: 1mAからの波形観測可能
- オシロスコープのBNC端子に直接入力※1 ※1メモリハイコーダの樹脂製BNC端子に本器の金属製BNC端子を接続すると、樹脂製端子が変形・破損する可能性があります。
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 6か月) | |
|---|---|
| 周波数帯域 | DC~50 MHz (-3dB) |
| 立上がり時間 | 7.0 ns以下 |
| ノイズ | 60 μA rms typical, 75 μA rms max. (帯域30 MHzの測定器にて) |
| 最大定格電流 | 5 A rms (周波数によるディレーティングを設定) |
| 最大ピーク電流 | ±7.5 A peak (非連続) |
| 振幅確度 | (代表値) ±1.0% rdg. ±1 mV (DC, 正弦波45 Hz~66 Hz, 0 Arms~5 Armsにおいて) |
| (保証値) ±3.0% rdg. ±1 mV (DC, 正弦波45 Hz~66 Hz, 0 Arms~5 Armsにおいて) | |
| 出力電圧レート | 1 V/A ※本器の出力は内部で終端されています。1MΩ等の高入力インピーダンス電圧入力機器に接続してください。 |
| 測定可能導体 | 絶縁導体 |
| 測定可能導体径 | Φ 5 mm以下 |
| 電源 | ±12V ±0.5 V, 3.2 VA (連続最大入力にて) |
| 寸法・質量 | センサ部: 155W × 18H × 26D mm, ターミネーション部: 29W × 83H × 40D mm, 250 g, センサケーブル 1.5 m (BNC端子), |
| 電源ケーブル 1 m (電源プラグ: レモ社製/FFA.0S.304.CLAC37Y) | |
| 付属品 | 取扱説明書 ×1, 携帯用ケース ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 CT6700 |
|---|---|
| 型番: | 日置電機 CT6700 |
| メーカー: | 日置電機 |
