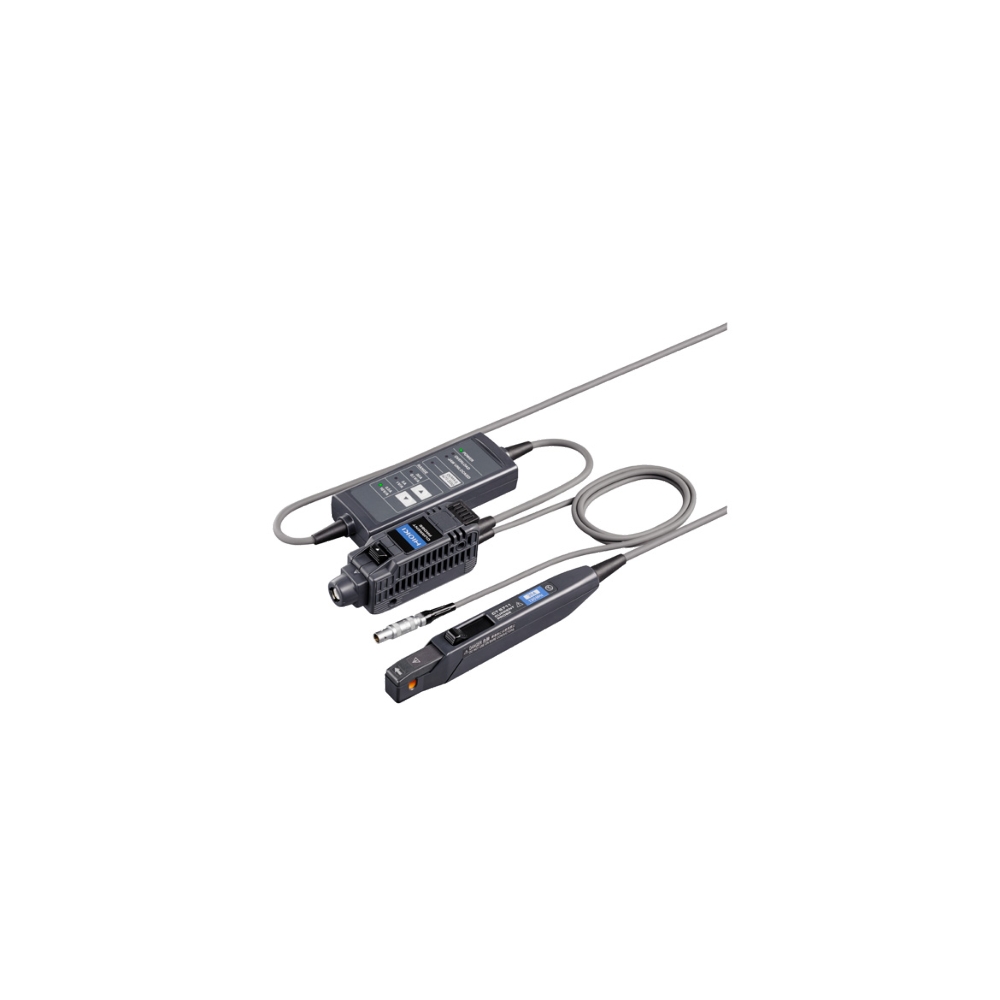

HIOKI 電流プローブ CT6711

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

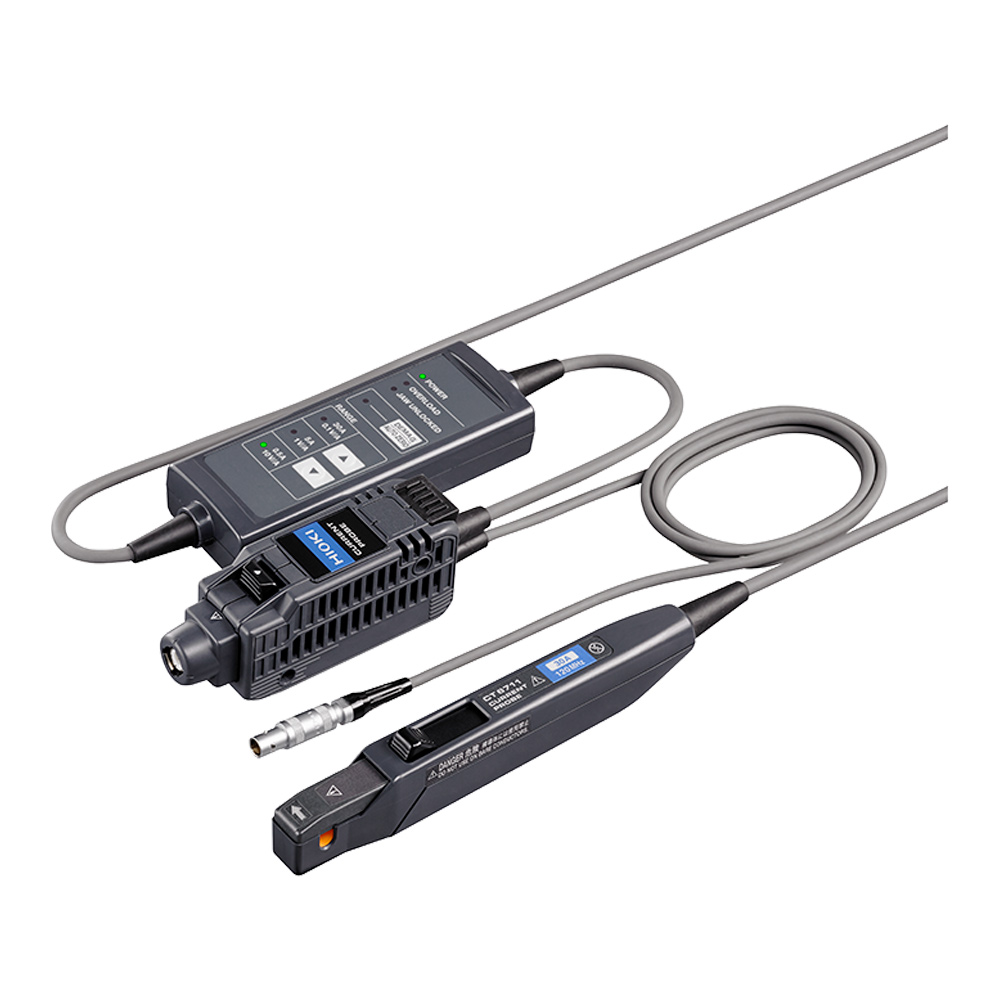

HIOKI 電流プローブ

「突入電流・微小電流・高速電流」が１台で

• 30A、5A、0.5Aの３レンジ搭載、1台で大電流30Aから微小電流までワイドに波形観測
• 広帯域: DC～120MHz
• 高S/N比と10倍の出力レート: オシロスコープの最高電圧感度1mV/div設定において、100µA/divで波形表示が可能
• オシロスコープのBNC端子に直接入力※1
  ※1: メモリハイコーダの樹脂製BNC端子に本器の金属製BNC端子を接続する場合、樹脂製端子が変形・破損する可能性があります。損傷を避けるため、波形観測機器のBNC端子に対して真っすぐ着脱してください。
  ※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

30 A、5 A、0.5 Aの３レンジ搭載、ワイドに波形観測

30A, 5A,0.5Aの３レンジを搭載し幅広い動作状態の電流観測に対応。中継BOXのレンジキーを押すだけで簡単に切り替えができます。急激な立ち上がりの突入電流、消費電流の速い変化、Low Energyデバイスの微小電流など、１台で多様な電流解析をサポートします。

過入力時の保護機能を搭載

定格に対して過大な電流が入力されると、警告ランプが点滅してお知らせ。さらに、誤ったレンジの設定をして、レンジの定格電流よりも過大な電流入力が続いた場合、発熱による本器の損傷を防ぐため保護機能が動作します。 注意：30Aレンジの周波数ディレーティングを超える入力電流においては、保護機能が働く前に測定回路が焼損する恐れがあります

高いS/N比と10倍の出力レートでクリアに観測

オシロスコープのフィルタ設定やアベレージ処理なく観たい波形をありのままに。従来の出力レート1V/Aから10倍の10V/Aを実現、オシロスコープの電圧感度を1/10にすることができ、オシロスコープの　S/N比が向上し微小電流の波形を綺麗に観測できます。

仕様

基本仕様 (確度保証期間 1年)
