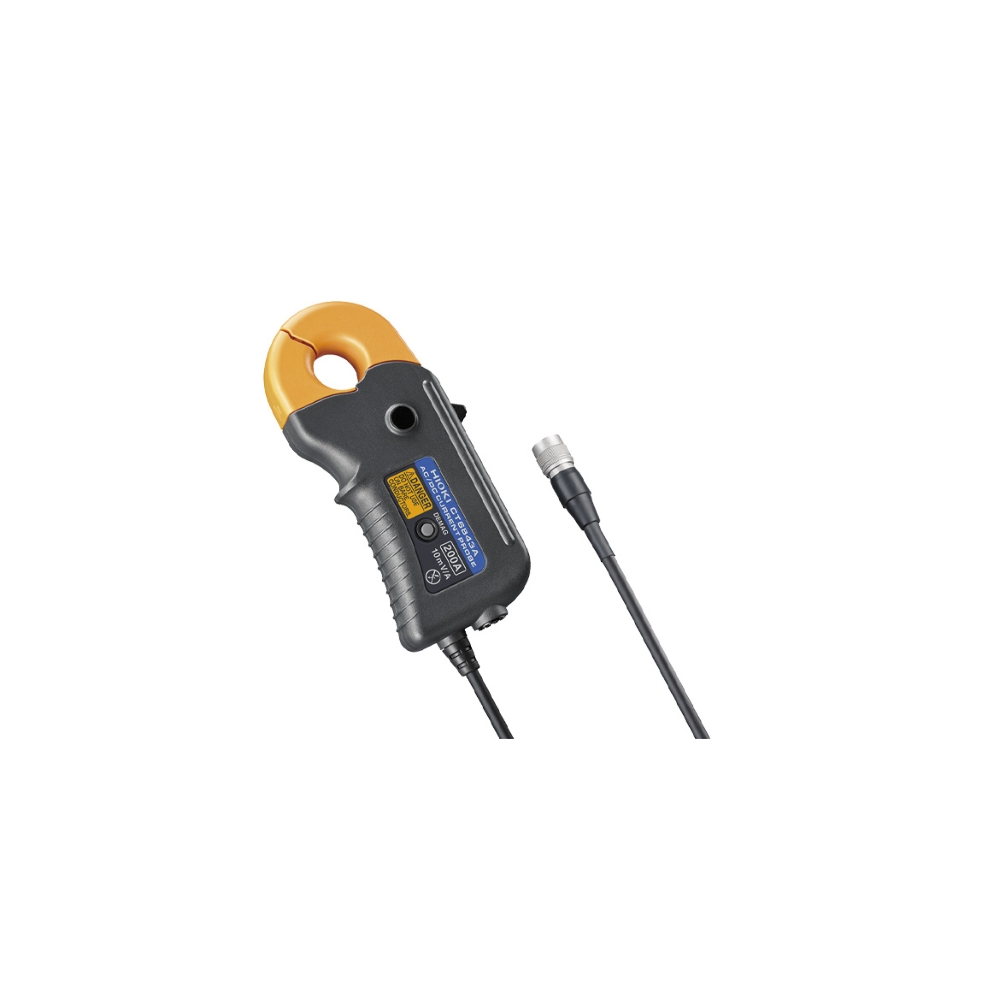

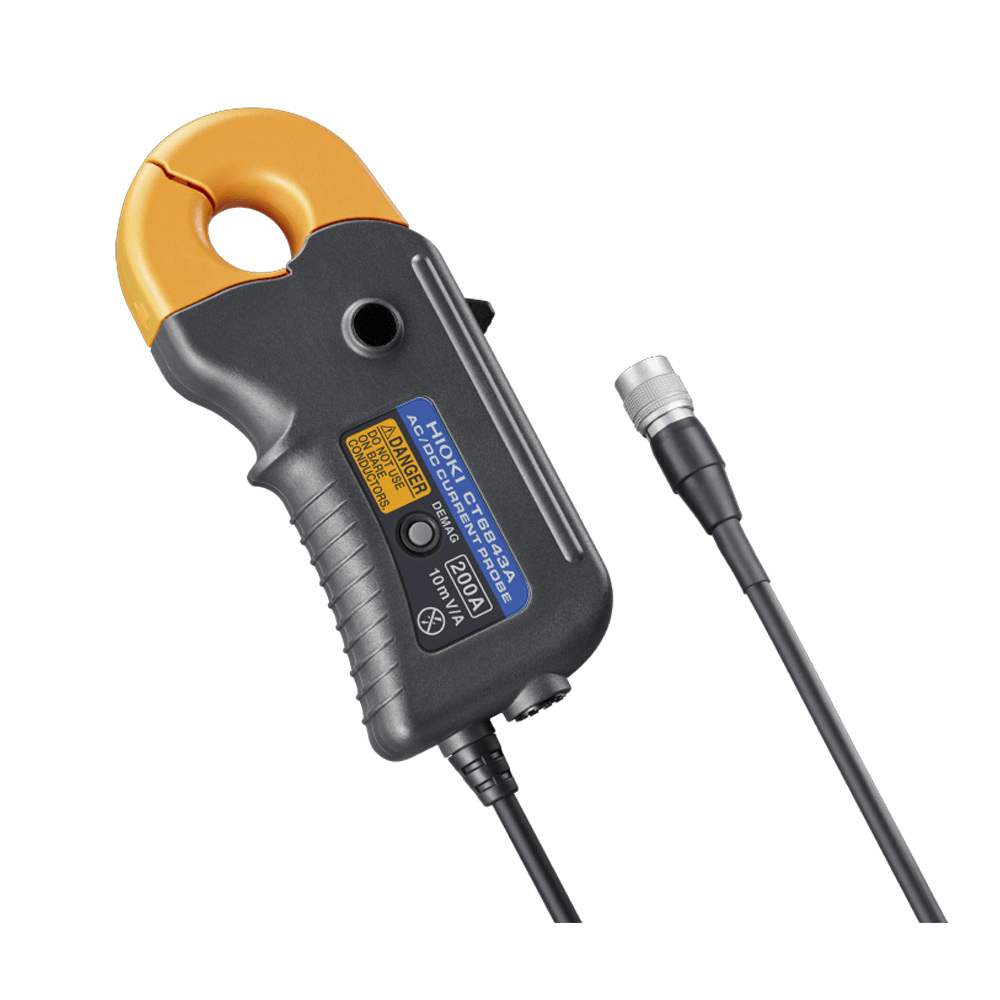

HIOKI AC/DCカレントプローブ
クランプ型、高精度電流測定
- 定格電流 AC/DC 200 A
- 測定確度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
- 測定確度（位相） ±0.1° (50/60 Hz)
- 周波数帯域 DC～700 kHz
- -40℃～85℃の使用温度範囲で様々な試験環境に対応
- 片手で開閉できるクランプ型
- 測定器から電源を供給、センサー用の電源が不要
（HIOKI製のパワーアナライザーやメモリーハイコーダー接続時） - EVのインバーター評価、PV発電のPCS評価に最適
クランプ型で比類なき測定精度を実現
クランプ型電流センサーは利便性の良さが評価される一方で、測定精度が課題となります。CT6840Aシリーズは、クランプ型で比類なき測定精度を実現した電流センサーです。バッテリーで駆動するEVやPV発電システムのDC電力を正確に測定します。
全５機種のラインアップ、定格1000 Aの大電流測定にも対応
| 型名 | 定格電流 | 測定可能導体径 | 周波数帯域 |
|---|---|---|---|
| CT6841A | 20A | Φ20mm以下 | DC~2Mhz |
| CT6843A | 200A | Φ20mm以下 | DC~700khz |
| CT6844A | 500A | Φ20mm以下 | DC~500khz |
| CT6845A | 500A | Φ50mm以下 | DC~200khz |
| CT6846A | 1000A | Φ50mm以下 | DC~100khz |
ラインの切断が不要なクランプ型電流センサー
クランプ型の電流センサーは、ラインを切断することなく設置できます。「シャシダイナモを使ったEVの試験」や「稼働するPV発電システムの評価」など、ラインを切断できない場合でも電流を測定できます。
国際基準WLTPに対応した電費性能試験
CT6840Aシリーズは、ケーブルを切断せず、実稼働状態の車両の電流を測定できます。パワーアナライザと組み合わせて、国際基準WLTPに対応した燃費計測で要求される、システムの各バッテリーにおける充放電の電流積算と電力積算を正確に測定できます。
広い温度範囲で正確に電流を測定、使用温度範囲-40℃～85℃
DC電流が測定できる電流センサーは、温度特性が課題となります。CT6840Aシリーズは、「フラックスゲート」を使用した検出方式を採用しています。一般的なホール素子を使用した検出方式と異なり、温度変化に強く、様々な試験環境で正確に電流を測定できます。
パワーアナライザPW8001「自動位相補正機能」に対応
CT6840Aシリーズは、パワーアナライザPW8001接続時に電流センサーの位相を自動で補正する「自動位相補正機能」に対応しています。
従来、手動で行っていた位相補正値の設定を自動で完了します。設定漏れをなくし、正確に電力を測定できます。
（すべての電流センサーには、位相特性があり、正確に電力を測定するためにパワーアナライザーで位相補正を行います。）
仕様
| 定格電流 | AC/DC 200 A |
| 周波数特性 | DC～700 kHz |
|---|---|
| 測定可能導体径 | Φ20 mm以下 |
| 最大入力電流 | ±600 Apeak (40℃以下かつ20 ms以内) |
| 出力電圧 | 10 mV/A |
| 出力抵抗 | 50 Ω ± 10 Ω |
| 測定確度（振幅） ±(% of reading + % of full scale) DC: 0.2% + 0.02% | DC < f ≤ 100 Hz: 0.2% + 0.01% |
| 直線性誤差 | ±20 ppm Typical |
| 同相電圧除去比 (CMRR) | DC-1 kHz：150 dB以上 1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：115 dB以上 100 kHz-500 kHz：95 dB以上 （出力電圧への影響/同相電圧） |
| 自動位相補正機能 | PW8001に接続すると、自動で位相補正を実行します |
| 使用温湿度範囲 | -40℃～85℃、80% RH以下（結露しないこと） |
| 適合規格 | 安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD EMC IEC 61326-1:2012/EN 61326-1:2013 |
| 耐電圧 | AC 4,260 V |
| 電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 |
| 最大定格電力 | 6 VA以下(200 A/55 Hz測定、± 12 V電源時) |
| 外形寸法, 質量 | 153(W) ×67(H) ×25(D), 380 g |
| ケーブル長 | 3 m |
| 付属品 | マークバンド（×6） 携帯用ケース 取扱説明書 使用上の注意 |
商品仕様
| 製品名: | 日置電機 CT6843A |
|---|---|
| 型番: | 日置電機 CT6843A |
| メーカー: | 日置電機 |
