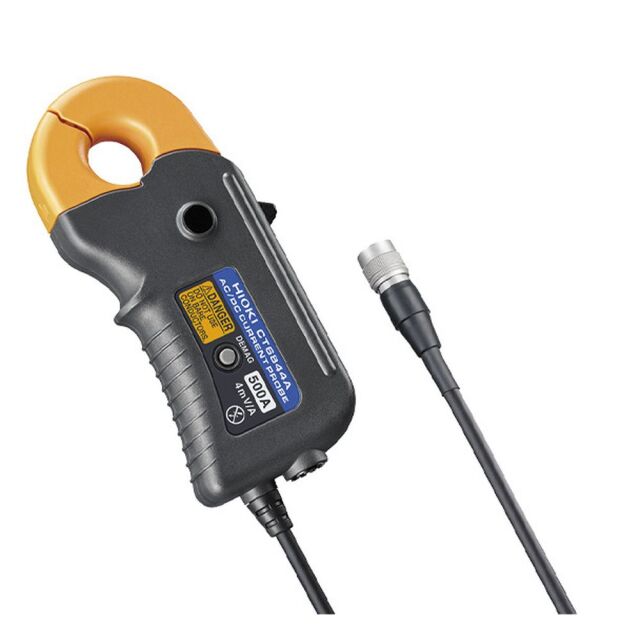

HIOKIAC/DCカレントプローブクランプ型高精度電流測定CT6844A

定価: ¥287,980(税込)
価格: ¥287,980 (税込)
メーカー: 日置電機
型番: CT6844A
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

AC/DCカレントプローブ CT6844A

  • 定格電流 AC/DC 500 A
  • 測定確度(振幅) ±0.22% (DC), ±0.21% (50/60 Hz)
  • 測定確度(位相) ±0.1° (50/60 Hz)
  • 周波数帯域 DC~500 kHz
  • -40℃~85℃の使用温度範囲で様々な試験環境に対応
  • 片手で開閉できるクランプ型
  • 測定器から電源を供給、センサー用の電源が不要
    (HIOKI製のパワーアナライザーやメモリーハイコーダー接続時)
  • EVのインバーター評価、PV発電のPCS評価に最適

仕様

基本仕様 (確度保証期間 1年)

定格電流 AC/DC 500 A
周波数特性 DC~500 kHz
測定可能導体径 Ø20 mm以下
最大入力電流 ±800 Apeak (40℃以下かつ20 ms以内)
出力電圧 4 mV/A
出力抵抗 50 Ω ± 10 Ω
測定確度(振幅) ±(% of reading + % of full scale) DC: 0.2% + 0.02%
DC < f ≤ 100 Hz: 0.2% + 0.01%
直線性誤差 ±20 ppm Typical
同相電圧除去比 (CMRR) DC-1 kHz:150 dB以上
1 kHz-10kHz:135 dB以上
10 kHz-100 kHz:120 dB以上
100 kHz-300 kHz:100 dB以上
(出力電圧への影響/同相電圧)
自動位相補正機能 PW8001に接続すると、自動で位相補正を実行します
使用温湿度範囲 -40℃~85℃、80% RH以下(結露しないこと)
適合規格 安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD
EMC IEC 61326-1:2012/EN 61326-1:2013
耐電圧 AC 4,260 V
電源 パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給
最大定格電力 7 VA以下(500 A/55 Hz測定、±12 V電源時)
外形寸法, 質量 153(W) ×67(H) ×25(D), 400 g
ケーブル長 3 m
付属品 ・マークバンド(×6)
・携帯用ケース
・取扱説明書
・使用上の注意

商品仕様

製品名: CT6844A
型番: CT6844A
メーカー: 日置電機
