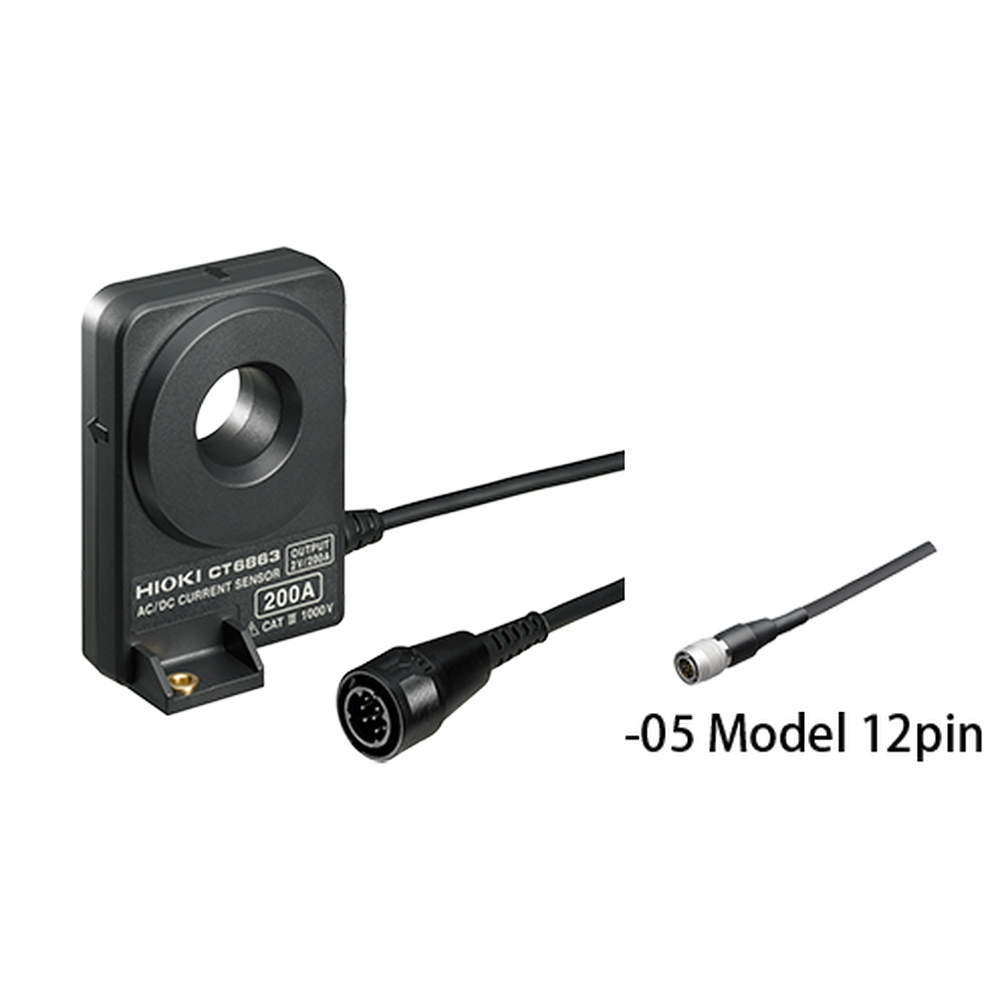

HIOKI AC/DCカレントセンサ CT6863-05
CT6863-05 (AC/DC 200A, ME15W端子)
広帯域・高精度測定 電流センサ 200A
- 振幅確度±0.06%、位相確度±0.2°の高性能を実現
- 広帯域DC~500 kHzの良好な周波数特性
- EV, HEV等電気自動車の電流計測にベストマッチング
- 自動車計測に適した、広い温度範囲で使用可能
- 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで
- オシロスコープ/メモリハイコーダ等で波形モニタが可能 (センサユニットと併用)
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 定格電流 | AC/DC 200 A |
| 最大入力電流 | 400 A (ディレーティング範囲内) |
| 周波数特性 | 振幅: DC~500 kHz, |
| 位相: DC~300 kHz | |
| 振幅/位相確度 | DC (±0.05% rdg. ±0.01% f.s. ,位相規定無し) |
| 16 Hz <= f <= 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) | |
| 1 MHzまで規定 (CT6862), 500 kHzまで規定 (CT6863) | |
| 出力電圧レート | 2 V/定格電流値 ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。1MΩ等の高入力インピーダンス電圧入力機器に接続してください |
| 対地間最大定格電圧 | AC/DC 1000 V (50/60Hz, CAT III) |
| 測定可能導体径 | Φ 24 mm以下 |
| 使用温湿度範囲 | -30℃~ +85℃, 80% rh以下 (結露しないこと) |
| 電源電圧 | DC ±11V~±15V (センサユニット経由で供給, AC100~240V) |
| 消費電力 | 6 VA以下 (200 A/55 Hz測定, ±12 V電源時) |
| 寸法・質量 | 70 W × 100 H × 53 Dmm, 350 g |
| コード長 3 m | |
| 付属品 | 取扱説明書 ×1, マークバンド ×6 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 CT6863-05 |
|---|---|
| 型番: | 日置電機 CT6863-05 |
| メーカー: | 日置電機 |
