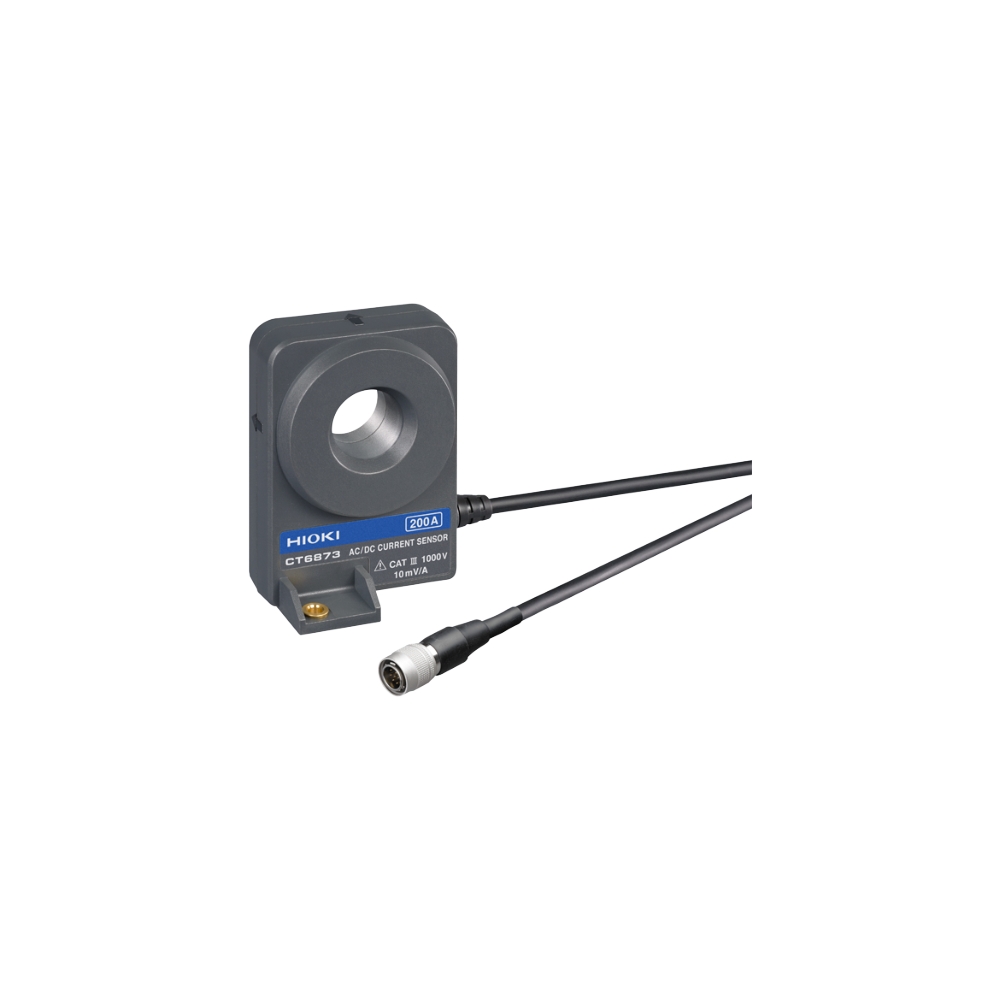

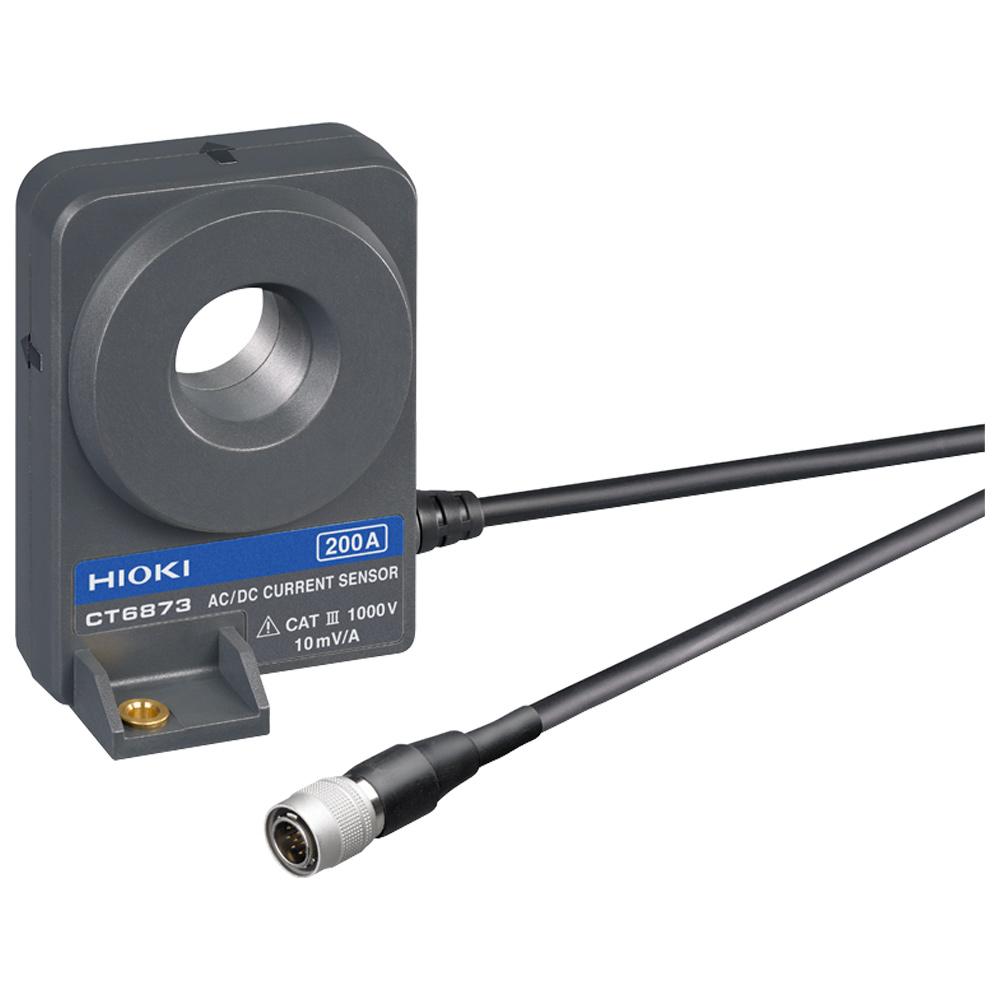

HIOKI AC/DCカレントセンサ CT6873-01

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

HIOKI AC/DCカレントセンサ

200A定格の低電流モデル、広帯域と高確度を両立

• 超高確度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %
• 超高確度(位相)：[50 Hz/60 Hz]±0.05°
• 帯域DC～10 MHz の良好な周波数特性
• EV, HEV等電気自動車の電流計測にベストマッチング
• ?40℃～＋85℃の環境で使用でき自動車計測に最適
• 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ２次側まで
• オシロスコープ/メモハイ等で波形モニタが可能 (センサユニットと併用)
  ※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

電流測定の進化を支えるテクノロジー

高確度センサの測定方式は「ゼロフラックス方式（フラックスゲート検出型）」です。高周波域電流は巻線（CT方式）、直流から低周波域電流は、「フラックスゲート」で検出されます。
・フラックスゲート検出型
リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

広い周波数帯域

定格200 A の貫通型センサーではトップクラスの周波数帯域DC ? 10 MHzを持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
・電流センサの自動位置補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。

電流センサーの情報をパワーアナライザ PW8001側で自動認識

電流センサーに、メモリー（I2C-EEPROM）を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。

仕様

基本仕様 (確度保証期間 1年)
