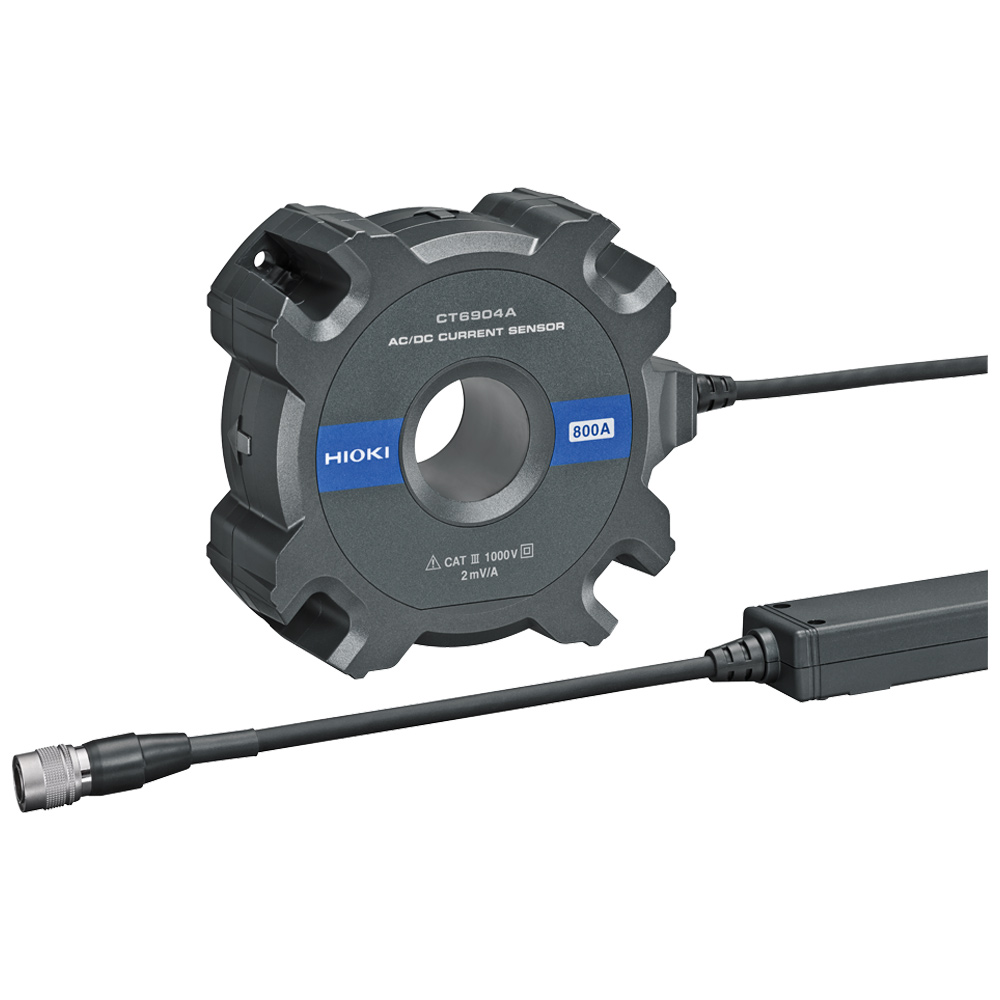

【お問合せ商品】 HIOKI AC/DCカレントセンサ CT6904A-3

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

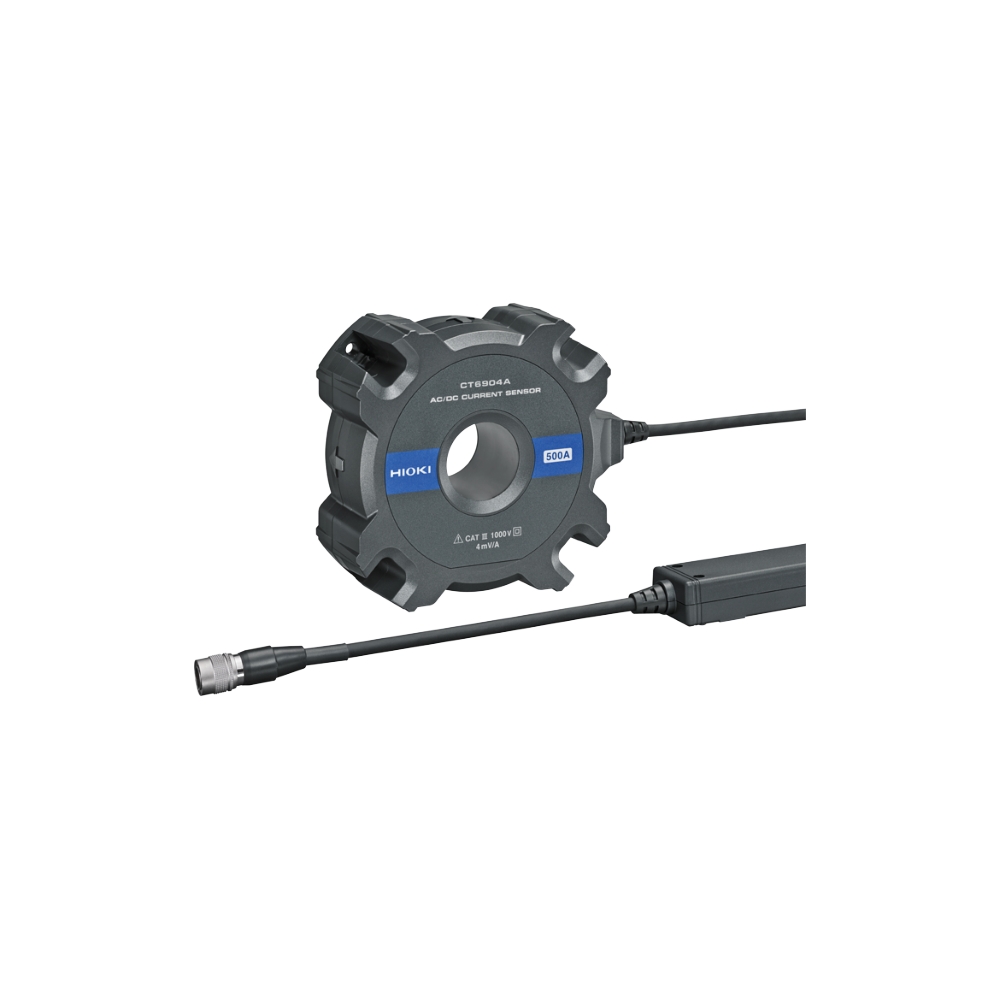

HIOKI AC/DCカレントセンサ

クラス最高の測定帯域と高確度を両立

• 超高確度(振幅)：[DC]±0.039 %、[50Hz/60 Hz]±0.034 %
• 超高確度(位相)：[50Hz/60Hz]±0.08°
• 800A定格の大電流測定を実現
• DC～4MHz (CT6904A-2)の広い周波数帯域
• CMRR (同相信号除去比) 120dB (100kHz)
• PW8001との組合せ電力確度 ±0.072%（U7005使用時）
  ※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

電流測定の進化を支えるテクノロジー

高確度センサの測定方式は「ゼロフラックス方式（フラックスゲート検出型）」です。高周波域電流は巻線（CT方式）、直流から低周波域電流は、「フラックスゲート」で検出されます。
フラックスゲート検出型
リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

広い周波数帯域

定格800 A の貫通型センサーではトップクラスの周波数帯域DC ? 4 MHz (CT6904A-3: DC~2 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
・電流センサの自動位相補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。

高いノイズ耐性

独自形状のソリッドシールドで対向配置分割コイルを完全にシールドすることにより、広帯域化と圧倒的な耐ノイズ性を両立させています。周囲の電圧の影響を受けずに正確な測定が行えます。

電流センサーの情報をパワーアナライザ PW8001側で自動認識

電流センサーに、メモリー（I2C-EEPROM）を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。
