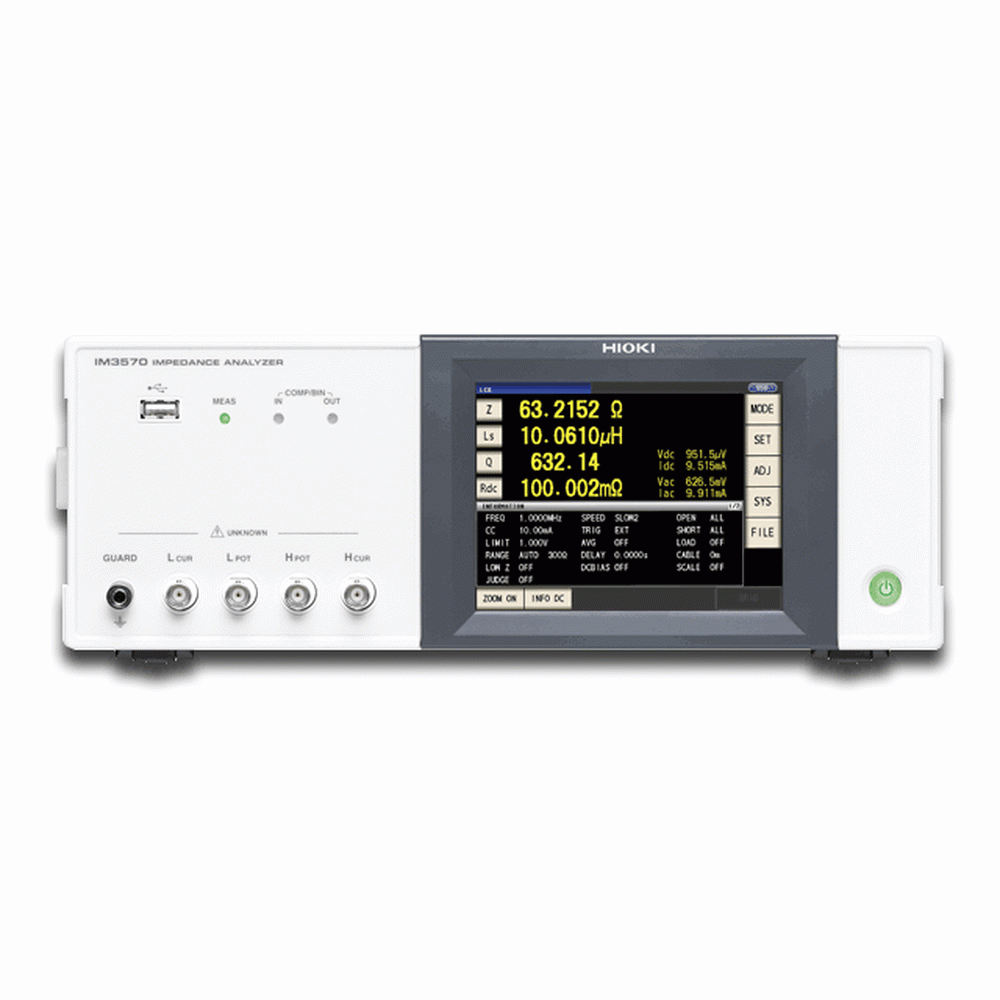

IHIOKI インピーダンスアナライザ M3570
異なる測定条件の高速検査を1台で実現
- LCR 測定, DCR 測定, スイープ測定の連続測定と高速検査を1台で実現
- LCR モードで最速1.5ms(1kHz), 0.5ms(100kHz)の高速測定
- 基本確度±0.08%の高精度測定
- 圧電素子の共振特性検査、機能性高分子コンデンサのC-Dと低ESR 測定、インダクタ(コイル・トランス)のDCRとL-Q 測定などに最適
- アナライザモードで周波数スイープ測定、レベルスイープ測定、タイムインターバル測定が可能
基本仕様(確度保証期間 1年 )
| 測定モード | LCR (LCR測定), アナライザ (スイープ測定), 連続測定 |
|---|---|
| 測定パラメータ | Z, Y, θ, Rs (ESR), Rp, Rdc (直流抵抗), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 測定レンジ | 100mΩ~100MΩ, 12レンジ(全てのパラメータはZで規定) |
| 表示範囲 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp:±(0.000000[単位]~9.999999G[単位])ZとYのみは絶対値表示 θ:±(0.000°~999.999°), D:±(0.000000~9.999999) Q:±(0.00~99999.99), Δ%:±(0.0000%~999.9999%) |
| 基本確度 | Z:±0.08% rdg. θ:±0.05° |
| 測定周波数 | 4Hz~5MHz(10mHz~100Hzステップ) |
| 測定信号レベル | Vモード, CVモード(通常モード) 50mV~1Vrms, 1mVrmsステップ(1MHz以下) 10mV~1Vrms, 1mVrmsステップ(1.0001MHz以上) CCモード(通常モード) 10μA~50mArms, 10μArmsステップ(1MHz以下) 10μA~10mArms, 10μArmsステップ(1.0001MHz以上) |
| 出力インピーダンス | 通常モード:100Ω, 低インピーダンス高精度モード:10Ω |
| 表示 | カラーTFT 5.7inch, 表示 ON/OFF 設定可能 |
| 測定時間 | 0.5ms(100kHz, FAST, ディスプレイOFF, 代表値) |
| 測定スピード | FAST/ MED/ SLOW/ SLOW 2 |
| 機能 | DCバイアス測定, コンパレータ, パネルロード・セーブ, メモリ機能 |

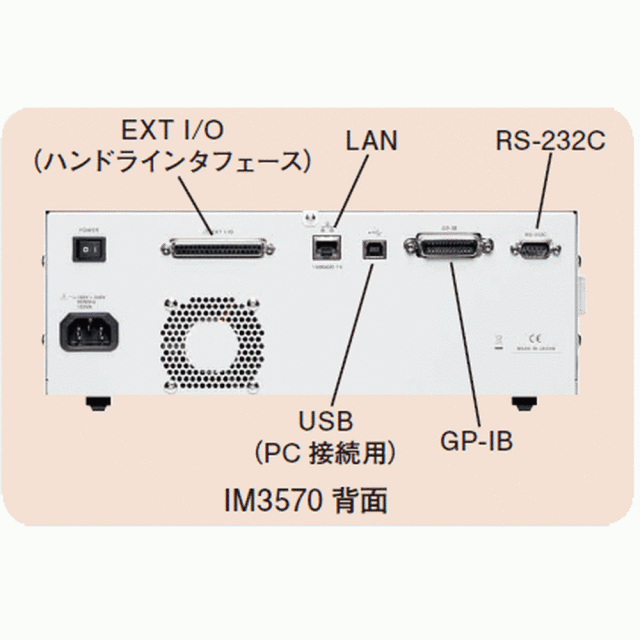

| インターフェース | EXT I/O, RS-232C, GP-IB, USB通信, USBメモリ, LAN |
| 電源 | AC 90~264V, 50/60Hz, 150VA max |
| 寸法・質量 | 330W × 119H × 307D mm, 5.8kg |
| 付属品 | 電源コード ×1 |
注)テストフィクスチャは本体には付属されていません。 オプションのテストフィクスチャ・プローブを選択してください。
商品仕様
| 製品名: | 日置電機 M3570 |
|---|---|
| 型番: | 日置電機 M3570 |
| メーカー: | 日置電機 |
