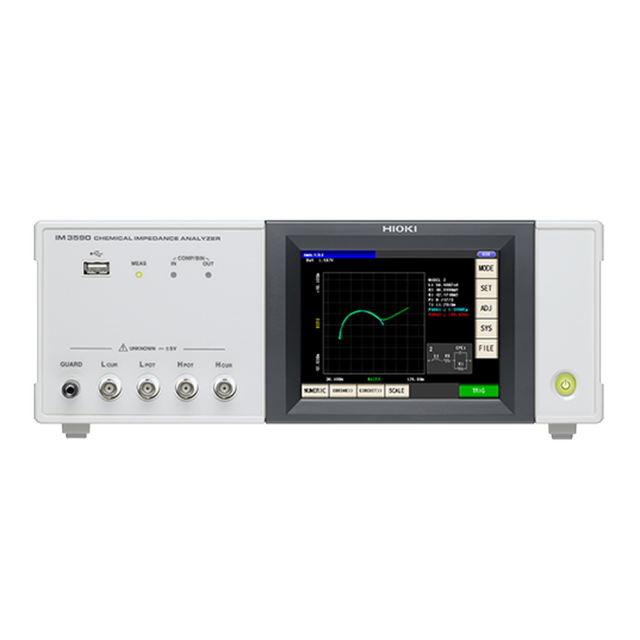

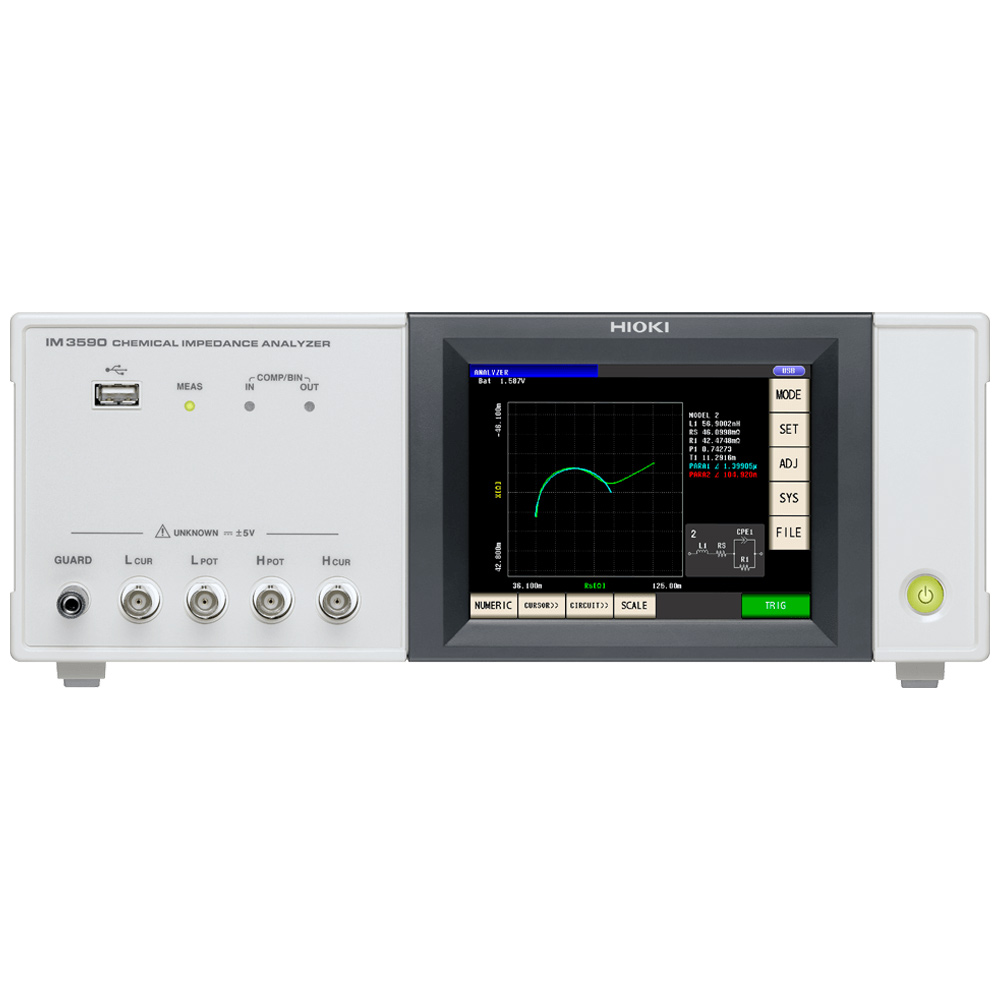

HIOKI ケミカルインピーダンスアナライザ IM3590
測定周波数: 1mHz ~200kHz
電気化学部品, 材料/電池/EDLC 用インピーダンスアナライザ
- イオン挙動と溶液抵抗測定に対応する、1mHz~200kHzの広範囲信号ソース
- LCR測定, スイープ測定の連続測定と高速検査を1台で実現
- 電池の無負荷状態による内部インピーダンス測定が可能
- 最速2 msの高速測定で、スイープ測定の高速化
- 基本確度±0.05%、部品検査から研究開発の測定まで
- Cole - Coleプロット、等価回路解析など電気化学部品および材料のインピーダンス(LCR)測定に対応
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 測定モード | LCRモード, 連続測定 (LCR/アナライザモード), アナライザモード (周波数またはレベルスイープ, 温度特性, 等価回路解析) |
| 測定パラメータ | Z, Y, θ, Rs (ESR), Rp, Rdc (直流抵抗), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (導電率), ε (誘電率) |
| 測定レンジ | 100 mΩ~100 MΩ, 10レンジ (全てのパラメータはZで規定) |
| 表示範囲 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : |
| ± (0.00000 [単位]~9.99999G [単位]) ZとYのみは絶対値表示 | |
| θ: ± (0.000°~180.000°), D: ± (0.00000~9.99999) | |
| Q: ± (0.00~99999.9), Δ%: ± (0.0000%~999.999%) | |
| T: -10.0℃~99.9℃ | |
| σ, ε : ± (0.00000f [単位]~999.999G [単位]) | |
| 基本確度 | Z: ±0.05% rdg. θ: ±0.03° |
| 測定周波数 | 1 mHz~200 kHz (設定分解能 5桁分解能, ただし最小分解能1 mHz) |
| 測定信号レベル | 通常モード |
| Vモード, CVモード: 5 mV~5 Vrms, 1 mVrmsステップ | |
| CCモード: 10 μA~50 mArms, 10 μArmsステップ | |
| 低インピーダンス高精度モード | |
| Vモード, CVモード: 5 mV~2.5 Vrms, 1 mVrmsステップ | |
| CCモード: 10 μA~100 mArms, 10 μArmsステップ | |
| 出力インピーダンス | 通常モード: 100 Ω, 低インピーダンス高精度モード: 25 Ω |
| 表示 | カラーTFT 5.7 inch, 表示 ON/OFF設定可能 |
| 測定時間 | 2 ms (1 kHz, FAST, ディスプレイOFF, 代表値) |
| 機能 | DCバイアス測定, 直流抵抗温度補正 (基準温度換算表示), 温度測定, 電池測定 (自動DCバイアス印加方式), コンパレータ, BIN測定 (分類機能), パネルロード・セーブ, メモリ機能 |
| インタフェース | EXT I/O (ハンドラ), USB通信, USBメモリ |
| オプション: RS-232C/GP-IB/LANの1種類を装着可能 | |
| 電源 | AC 100~240 V, 50/60 Hz, 50 VA max |
| 寸法・質量 | 330W × 119H × 168D mm, 3.1 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, CD-R (通信取扱説明書, サンプルソフト) ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 IM3590 |
|---|---|
| 型番: | 日置電機 IM3590 |
| メーカー: | 日置電機 |
