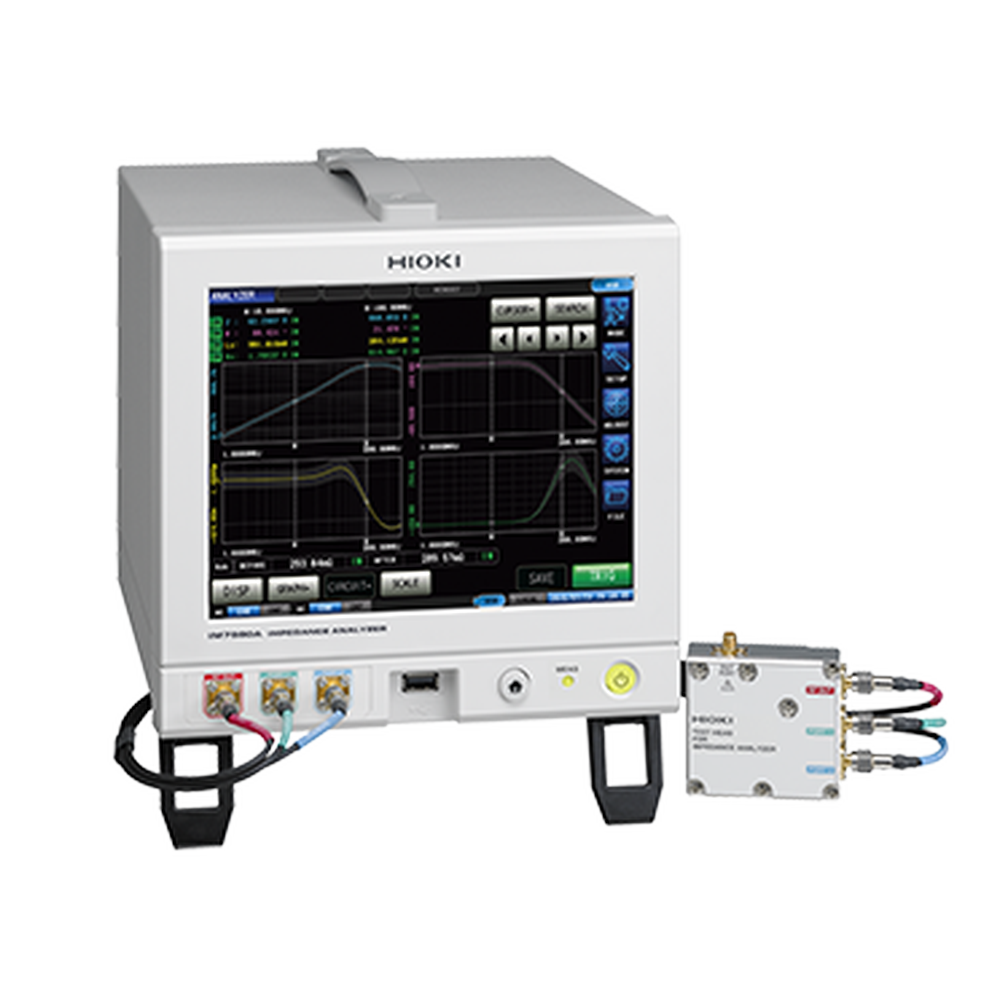

HIOKI インピーダンスアナライザ IM7580A-2
IM7580A-2 (接続ケーブル2m付属)
測定周波数：1MHz - 300MHz
周波数やレベル掃引するインピーダンスアナライザ機能
設定条件で繰り返し検査するLCRメータ機能
- 測定周波数 1MHz~300MHz
- 測定時間：最速0.5ms （アナログ計測時間）
- 基本確度±0.72% rdg.
- コンパクトな本体はハーフラックサイズ、テストヘッドは手のひらサイズのコンパクト
- 充実のコンタクトチェック（DCR測定、Hi-Zリジェクト、波形判定）
- アナライザモードで測定周波数、測定信号レベルを掃引させながら測定
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 測定モード | LCR (LCR測定), アナライザ (スイープ測定), 連続測定 |
| 測定パラメータ | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 確度保証範囲 | 100 mΩ~5 kΩ |
| 表示範囲 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) |
| Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) | |
| θ: ± (0.000°~180.000°), Cs, Cp: ± (0.00000 p~9.99999 GF) | |
| D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) | |
| G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) | |
| 基本確度 | Z: ±0.72 % rdg. θ: ±0.41° |
| 測定周波数 | 1.0000 MHz~300.00 MHz (5桁分解能) |
| 測定信号レベル | パワー (dBm)モード: -40.0 dBm~ +7.0 dBm |
| 電圧 (V) モード: 4 mV~1001 mVrms | |
| 電流 (I) モード: 0.09 mA~20.02 mArms | |
| 出力インピーダンス | 50 Ω |
| 表示 | カラーTFT 8.4 inch, タッチパネル |
| 測定時間 | 最速0.5 ms ( FAST, アナログ計測時間, 代表値) |
| 機能 | コンタクトチェック, コンパレータ, BIN判定 (分類機能), パネルロード・セーブ, メモリ機能, 等価回路解析, 相関補正 |
| インタフェース | EXT I/O (ハンドラ), USB通信, USBメモリ, LAN |
| RS-232C (オプション), GP-IB (オプション) | |
| 電源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 寸法・質量 | 本体： 215W × 200H × 268D mm, 6.5 kg |
| テストヘッド: 61W × 55H × 24D mm, 175 g | |
| 付属品 | テストヘッド ×1, ケーブル ×1, 取扱説明書 ×1, CD-R (通信取扱説明書) ×1, 電源コード ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 IM7580A-2 |
|---|---|
| 型番: | 日置電機 IM7580A-2 |
| メーカー: | 日置電機 |
