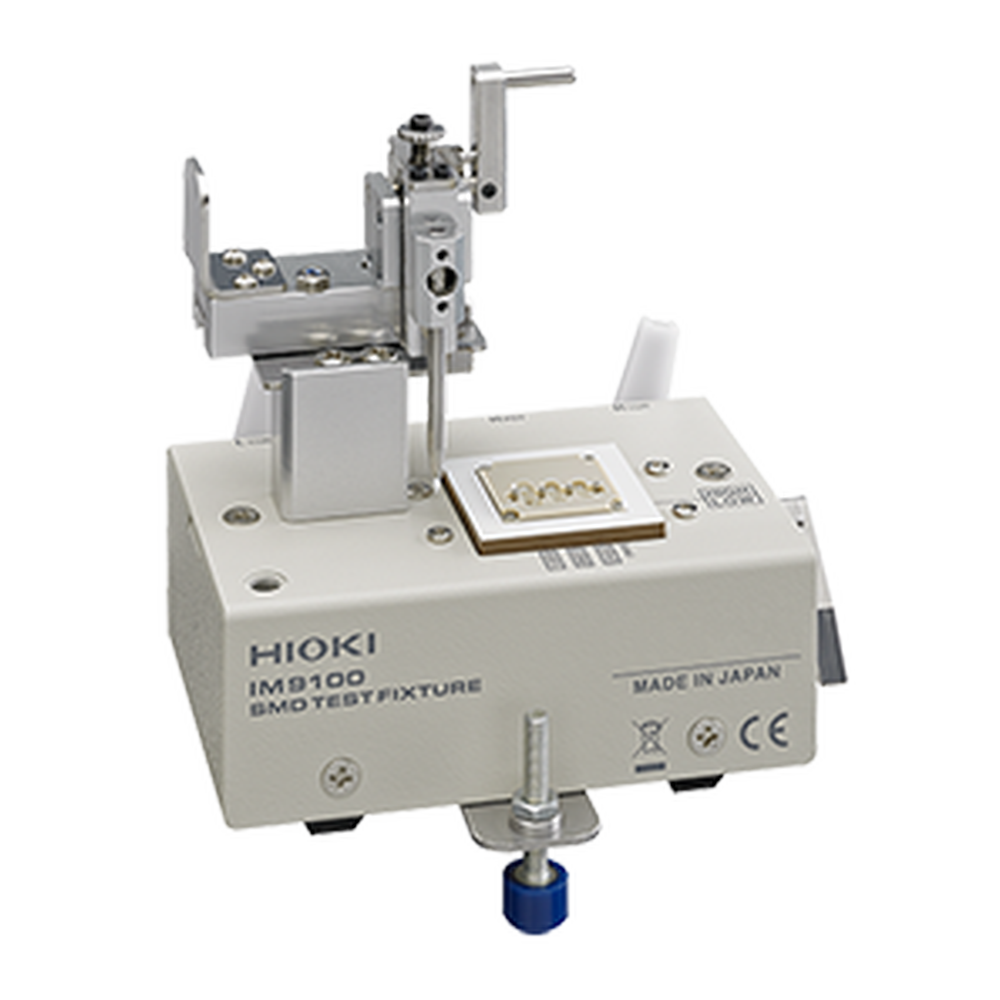

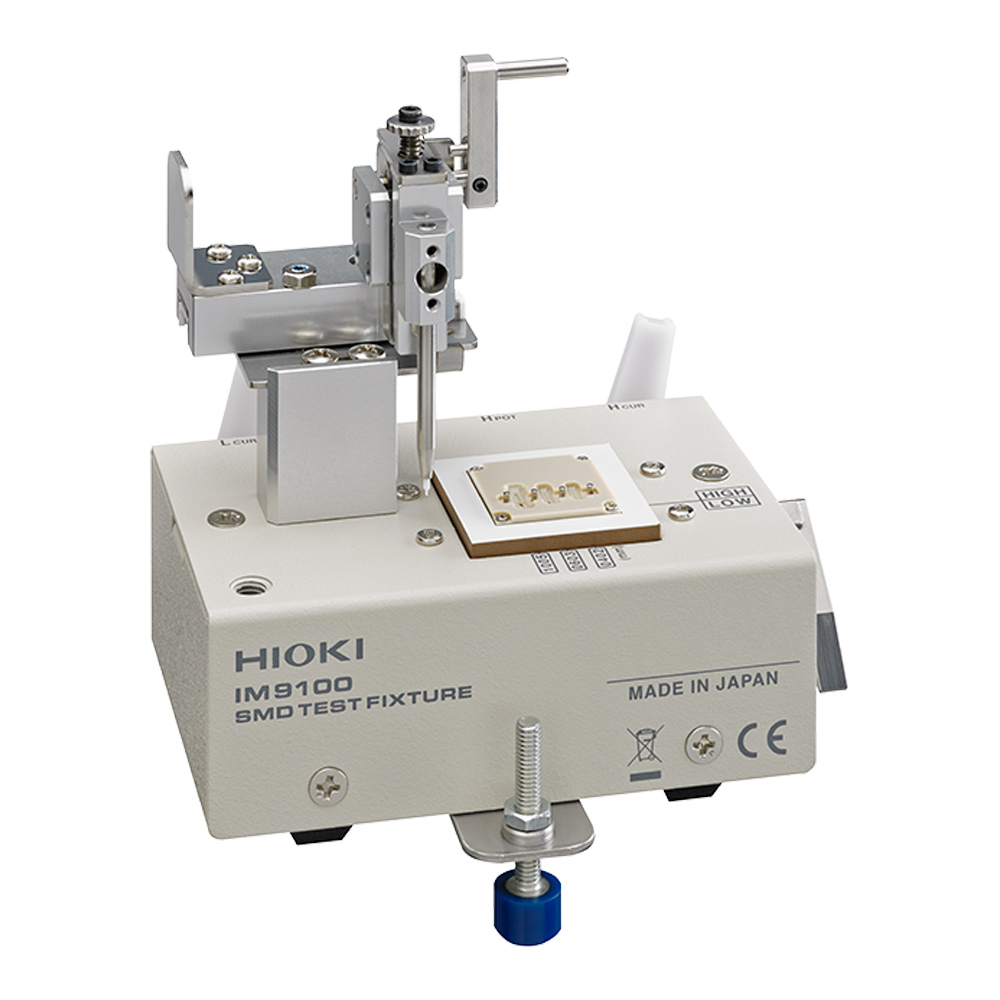

HIOKI SMDテストフィクスチャ IM9100
世界初 0402サイズSMDを高精度4端子測定
- HIOKIのマイクロ加工技術が生んだ、SMD位置決め機構 小さなSMDを簡単に精度良く位置決め
- HIOKIのマイクロプロービング技術、高精度4端子測定 小さなSMDに4本のプローブを立て安定した4端子測定を実現
| 主な仕様 | |
|---|---|
| 測定部との接続部 | 4端子構造 |
| 使用コネクタ:BNC | |
| 試料との接続部 | 4端子構造 |
| 測定可能試料 | 0402, 0603, 1005 (JIS) |
| 最大入力電圧/電流 | 電圧: ±42 V peak (AC+DC) |
| 電流: 0.15 A rms (±0.15 ADC) | |
| 使用可能周波数 | DC~8 MHz |
| 対象機種 | IM3523, IM3533, IM3570, IM3590, 3506-10, 3511-50, 3532-50, 3522-50, IM3536 |
| 付属品 | 取扱説明書 ×1, ショート補正治具 (全サイズ兼用) ×1, オープン補正治具 (全サイズ兼用) ×2 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 IM9100 |
|---|---|
| 型番: | 日置電機 IM9100 |
| メーカー: | 日置電機 |
