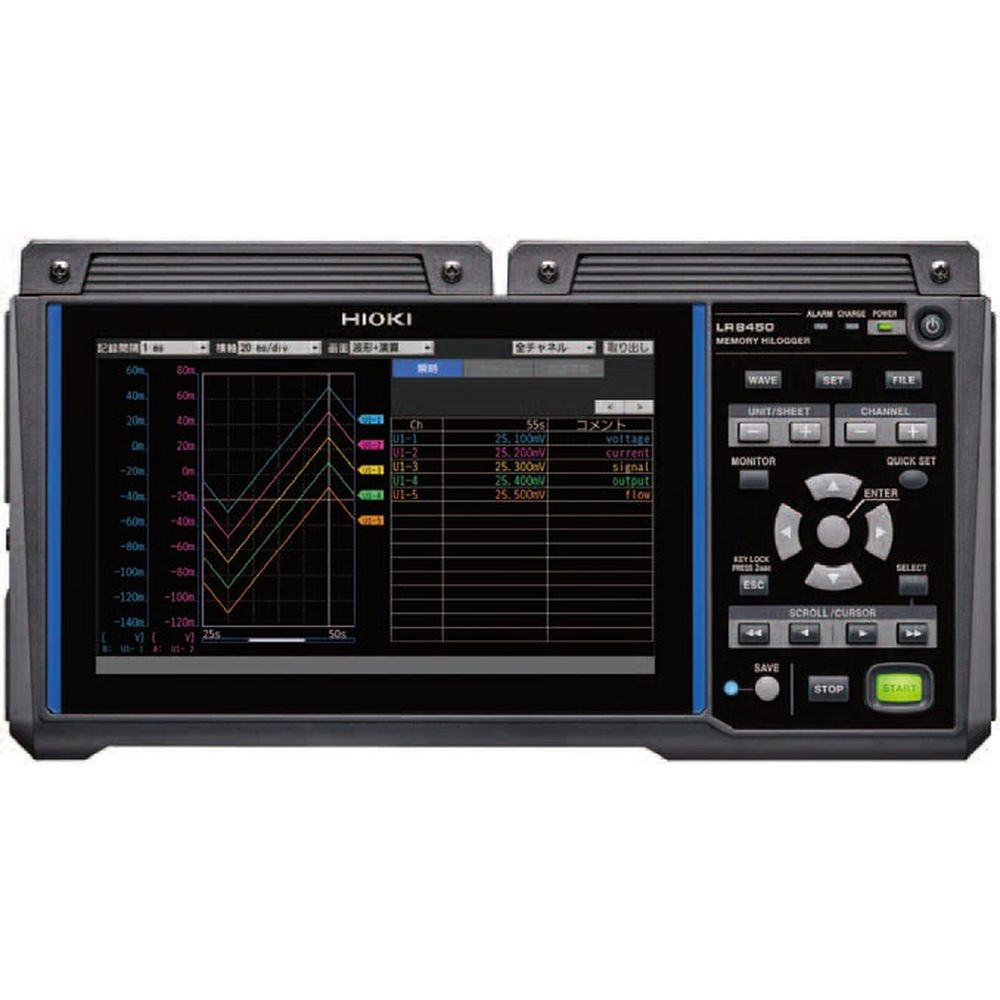

HIOKI LR8450 メモリハイロガー 無線なしモデル
特徴 LR8450はひずみや電圧信号を多チャネル測定できるポータブルロガーです。電圧・温度ユニットやひずみユニットなど各種測定ユニットを用途に合わせて自由に選択できます。 無線なしモデル/無線LAN搭載モデル(LR8450-01)をラインナップ 直結ユニットを1台から4台まで簡単増設、最大入力120チャネル さまざまなシーンに応じて、5種類の直結ユニットを自由に組み合わせ
- U8550 電圧・温度ユニット
- U8551 ユニバーサルユニット
- U8552 電圧・温度ユニット
- U8553 高速電圧ユニット
- U8554 ひずみユニット
測定対象 電圧:1msサンプリング~ 温度:10msサンプリング~ ひずみ:1msサンプリング~ 湿度:10msサンプリング~ 抵抗:10msサンプリング~
基本仕様
| LR8450メモリハイロガー | |||
| 製品保証期間 | 3年間 | ||
| 確度保証期間 | 1年間 | ||
| 最大ユニット接続台数 | 直結ユニット4台 | ||
| 接続可能ユニット | U8550 電圧・温度ユニット | ||
| U8551 ユニバーサルユニット | |||
| U8552 電圧・温度ユニット | |||
| U8553 高速電圧ユニット | |||
| U8554 ひずみユニット | |||
| 内部バッファーメモリー | 揮発性メモリー256Mワード | ||
| 時計機能 | オートカレンダー、うるう年自動判別、24時間計 | ||
| 時計精度(本体に表示される時計と開始/ 停止時刻の精度) | ±1.0 s/ 日(23℃ において)NTPサーバーに接続することで、NTPサーバーと時刻の同期が可能 | ||
| 時間軸確度 | ±0.2s/日(23℃において) | ||
| バックアップ電池寿命 | 時計用10年以上(23℃参考値) | ||
| 使用場所 | 屋内使用、汚染度2、高度2000mまで | ||
| 使用温湿度範囲 | -10℃ ~ 50℃、80% rh 以下(結露しないこと) (充電可能温度範囲は5℃ ~ 35℃) | ||
| 保存温湿度範囲 | -20~60℃、80%rh以下(結露しないこと) | ||
| 外形寸法 | ユニットなし:約272W × 145H × 43D mm(突起物を含まない) | ||
| ユニット2 個装着時:約272W × 198H × 63D mm(突起物を含まない) | |||
| ユニット4 個装着時:約272W × 252H × 63D mm(突起物を含まない) | |||
| 質量 | 約1108g(バッテリー含まず) | ||
| 適合規格 | 安全性:EN61010 | ||
| EMC:EN61326 Class A | |||
| 無線認証:技術基準適合認証を受けた無線モジュールを搭載 | |||
| 耐振動性 | JIS D 1601:1995 5.3 (1)、1種:乗用車、条件:A種相当 | ||
| 表示部 | |||
| 表示体 | 7インチTFTカラー液晶ディスプレー(WVGA800×480ドット) | ||
| 表示分解能(波形表示選択時) | 最大20マス(横軸) ×10マス(縦軸)[1マス=36ドット(横軸)×36ドット(縦軸)] | ||
| 表示言語 | 日本語 | ||
| バックライト寿命 | 約100,000時間(23℃参考値) | ||
| バックライトセーバー | 所定の時間、キー操作が無かった場合、バックライトを消灯する | ||
| バックライト輝度 | 5段階切り替え可能 | ||
| 波形背景色 | ダーク/ライト切り替え可能 | ||
| 電源 | |||
| 電源 | ACアダプタ | Z1014 ACアダプタ(DC12V ±10%で駆動) 定格電源電圧: AC100V~240V(±10%の電圧変動を考慮) 定格電源周波数: 50Hz/60Hz | |
| バッテリー | 本体に2個装着可能 Z1007 バッテリパック(ACアダプタ併用時は、ACアダプタ優先)、Li-ion 7.2 V, 2170mAh | ||
| 外部電源 | DC10V~30V | ||
| 消費電力 | 通常消費電力 | Z1014ACアダプタまたはDC12V外部電源使用時、バッテリパック未装着においてLCD最大輝度時: 8.5 VA(本体のみ)LCDバックライトOFF時: 7VA(本体のみ) | |
| 最大定格電力 | Z1014ACアダプタ使用時:95VA(ACアダプタ含む)、 28VA(本体のみ)外部電源DC30V使用時:28VA(バッテリー充電、LCD最大輝度時) Z1007バッテリパック使用時:20VA(LCD最大輝度時) | ||
| 連続使用 | バッテリー | Z1007バッテリパック1個使用:約2時間(23℃参考値) Z1007バッテリパック2個使用:約4時間(23℃参考値) 条件:U8551ユニバーサルユニット1台接続、バックライト ON、電圧出力OFF、Z4006接続 | |
| 充電機能 | Z1007バッテリパック装着状態でACアダプタを接続することで可能急速充電時間:約7時間(23℃参考値) | ||
| インターフェース仕様 | |||
| LANインターフェースとUSBインターフェース(ファンクション)は同時使用不可 | |||
| LANインターフェース | IEEE802.3 Ethernet 100BASE-TX/1000BASE-T 自動認識Auto MDI-X、DHCP、DNS 対応 | ||
| コネクター:RJ-45 | |||
| 最大ケーブル長:100 m | |||
| LAN 機能: Logger Utility によるデータ収集、記録条件設定 | |||
| 通信コマンドによる設定、記録制御 | |||
| FTPサーバーによるデータ手動取得(SDメモリカードまたはUSBメモリのファイルを取得) | |||
| FTPデータ自動送信(FTPクライアント)(SDメモリカードまたはUSBメモリに保存されたファイルを転送する) | |||
| 記録中:波形ファイル(バイナリー、テキスト) | |||
| 記録後:波形ファイル(バイナリー、テキスト)、演算値ファイル | |||
| HTTP サーバーによる遠隔操作 | |||
| NTP クライアント機能 | |||
| NTP サーバーと時刻同期 | |||
| USBインターフェイス(ホスト) | 適応規格:USB2.0 準拠 | ||
| コネクター:シリーズA レセプタクル×2 | |||
| 動作保証オプション: Z4006 USB メモリ(16GB)フォーマット形式:FAT16, FAT32 | |||
| 接続可能機器:キーボード、ハブ(1段まで)、USBメモリUSBインターフェイス(ファンクション)USB規格:USB2.0 準拠 | |||
| USBインターフェイス(ファンクション) | コネクター:シリーズミニB レセプタクル | ||
| USB 機能: Logger Utility によるデータ収集、記録条件設定 | |||
| 通信コマンドによる設定、記録制御 | |||
| USB ドライブモード: SD メモリカードのデータをPC に転送可能 | |||
| SDカードスロット | 適応規格: SD 規格準拠×1(SD メモリカードおよびSDHC メモリカード対応) | ||
| 動作保証オプション: Z4001(2 GB)、Z4003(8 GB) | |||
| フォーマット形式:FAT16, FAT32 | |||
| 外部制御端子 | |||
| 端子台 | 押しボタン式端子台 | ||
| 外部入出力 | 端子数 | 4、非絶縁(GNDは本体と共通) | |
| 入力 | 入力電圧 | DC0V~10V | |
| スロープ | 立ち上がり/立ち下がり選択可能 | ||
| 応答パルス幅 | High期間:2.5ms以上、Low:2.5ms以上 | ||
| 機能 | OFF、START、STOP、START/STOP、トリガ入力、イベント入力から選択可能 | ||
| 出力 | 出力形式 | オープンドレイン出力(5V電圧出力付き) | |
| 最大開閉能力 | DC5V~10V,200mA | ||
| 出力パルス幅(トリガ出力) | 10ms以上 | ||
| 機能 | トリガ出力 | ||
| 警報出力 | 出力形式 | オープンドレイン出力(5V電圧出力付き) | |
| 最大開閉能力 | DC5V~10V,200mA | ||
| 出力パルス幅 | 10ms以上 | ||
| 端子数 | 8、非絶縁(GNDは本体と共通) | ||
| 電圧出力 | 出力電圧 | OFF,5V,12V,24V*2切り替え可能 供給電流各100mA max. *2:24V出力はVOUTPUT1端子でのみ設定可能 | |
| 端子数 | 2、非絶縁(GNDは本体と共通) | ||
| GND端子 | 端子数 | 10、(GND共通) | |
| 付属品 | |||
| クイックスタートマニュアル、LOGGER Application Disk(クイックスタートマニュアル、詳細取扱説明書 、ロガーユーティリティ、ロガーユーティリティ取扱説明書、通信コマンド説明書)、USB ケーブル、Z1014 AC アダプタ、電波使用上の注意(LR8450-01 のみ) ※LR8450本体のみでは測定できません。直結ユニットを別途ご購入ください。 | |||
