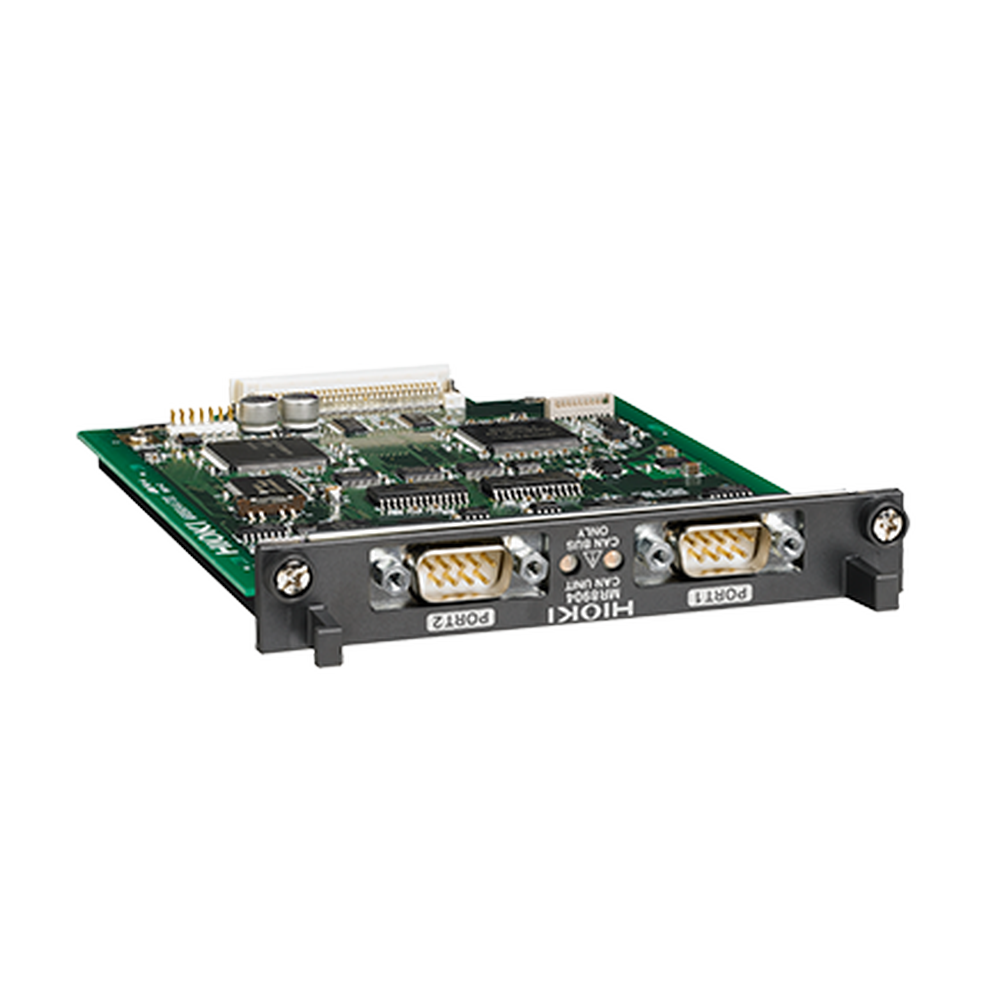

HIOKI CANユニット MR8904
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 入力CANポート | 2 (Port1, Port2), コネクタ: D-sub 9pin オス ×2 |
| 適合CAN規格 | ISO 11898 CAN 2.0b, ISO 11898-1, ISO 11898-2, ISO 11898-3, SAE J2411 |
| CANインタフェース | ポートあたりHigh-speed CAN/ Low-speed CAN/ Single Wire CANのいずれかの選択 (対応トランシーバ内蔵) |
| ACK | MR8904でのCAN信号受信に対するACK送信ON/OFF |
| ターミネータ | 120Ω ±10Ω内蔵, コマンドにてON/OFF |
| 通信レート | High-speed CAN: 50k~1M bps, Low-speed CAN: 10k~125k bps, |
| Single-wire CAN: 10k~83.3k bps | |
| シグナル分解出力ch | 16bitアナログ信号相当15ch, ロジック信号相当1bit 16ch (2ポート分トータル) |
| 対象シグナル形式 | 1bitシグナル: ロジック1ch分, またはアナログ1ch分使用, 1bit~16bitシグナル: アナログ1ch分使用, 17bit~32bitシグナル: アナログ2ch分使用, (32bitを超えるシグナル: 取り扱い不可) |
| IDトリガ | 設定されたIDが受信された時Hレベルのパルスを指定ロジックchに出力 (パルス幅は時間軸5ms/div以内で50μs, 10ms/div以上で1サンプル分) |
| 応答時間 | CANメッセージ受信完了から200μs以内 |
| CANメッセージ送信 | ポートあたり, 設定したCANメッセージをバスに送信 |
| 寸法・質量 | 119.5W × 18.8H × 151.5Dmm, 185g |
| 付属品 | 無し |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 MR8904 |
|---|---|
| 型番: | 日置電機 MR8904 |
| メーカー: | 日置電機 |
