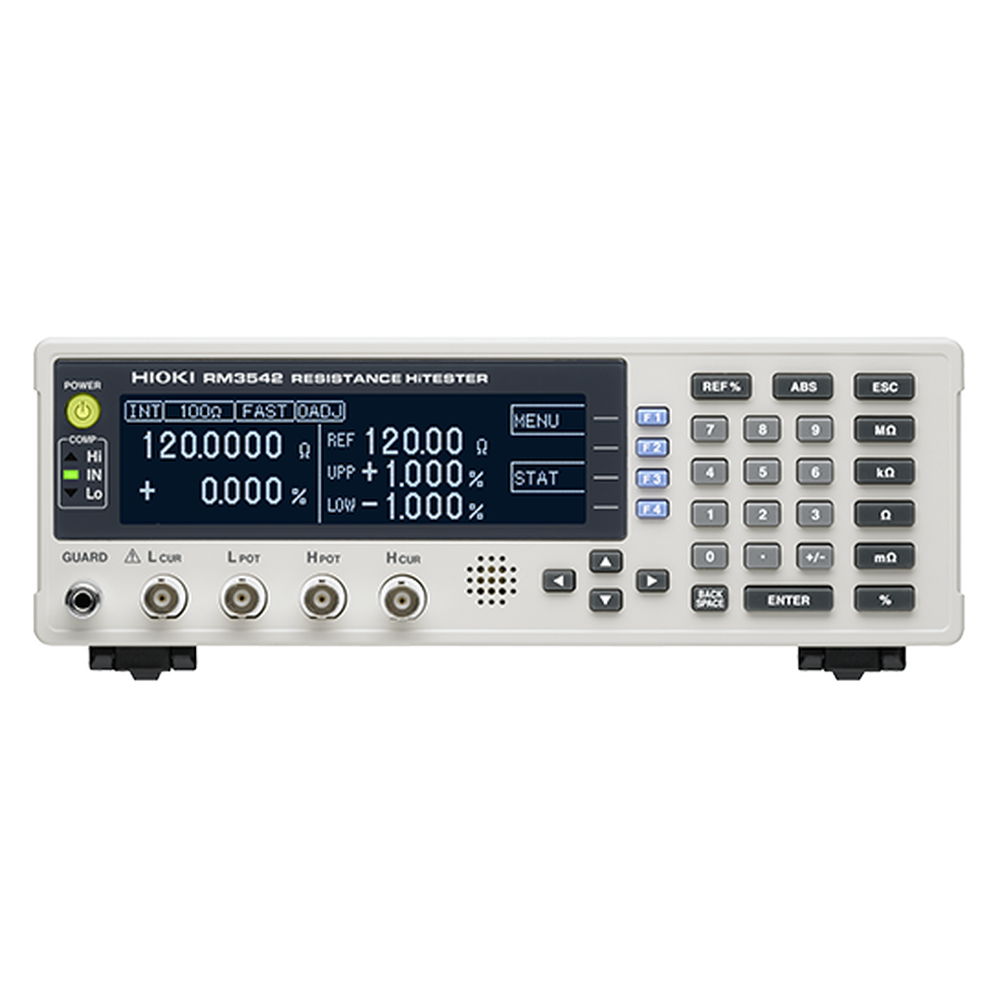

HIOKI 抵抗計 RM3542
RM3542 (100nΩ-120MΩ測定)
最短測定時間0.9ms 自動機に最適な高速抵抗計
- 自動機で要求されるスピードと高精度を実現、トータルな生産性を提供
- 確実なコンタクトを目指す数々のチェック機能で、信頼性の高い測定を実現
- チップインダクタやEMC対策部品のローパワー抵抗測定に対応
- 製造工程の手動での抜き取り検査にも対応
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
|---|---|
| 抵抗測定レンジ | [Low Power OFF時] 100mΩ (最大表示120.0000mΩ, 分解能0.1μΩ) ~100MΩレンジ (最大表示120.0000MΩ, 分解能100Ω), 10切替え |
| [Low Power ON時] 1000mΩ (最大表示1200.000mΩ, 分解能1μΩ) ~1000Ωレンジ (最大表示1200.000Ω, 分解能1mΩ), 4切替え | |
| 表示 | モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト |
| 測定確度 | [100mΩレンジ, SLOW時] ±0.015 % rdg. ±0.002 % f.s. |
| [1000Ωレンジ, SLOW時] ±0.006 % rdg. ±0.001 % f.s. (最高確度) | |
| 測定電流 | [100mΩレンジ時] DC 100mA~[100MΩレンジ時] DC 100nA |
| 開放端子電圧 | DC 20V max. |
| サンプリング | FAST, MED, SLOW |
| 測定時間 Low Power OFF時 | [100Ω, 1000Ωレンジ時] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (最短測定時間) |
| 積分時間 | 検出電圧の取り込み時間: 0.1ms~100.0ms, 1~5 PLC: 50Hz時, 1~6 PLC: 60Hz時 (PLC: 供給電源の1周期) |
| その他機能 | コンパレータ(設定値と測定値の比較判定), ディレイ設定, オフセット電圧補正(OVC), 測定異常検出, プローブ短絡検出, 接触改善, メモリ機能, 統計演算, 設定モニタ(もう一台のRM3542と測定条件比較), リトライ, トリガ機能他 |
| インタフェース | RS-232C, プリンタ, GP-IB (-01仕様) |
| 外部入出力 | トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子 |
| 電源 | AC100~240 V, 50/60 Hz, 30 VA max. |
| 寸法・質量 | 260W × 88H × 300D mm, 2.9 kg |
| 付属品 | 電源コード ×1, EXT I/O用オスコネクタ ×1, 取扱説明書 ×1, 操作ガイド ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 RM3542 |
|---|---|
| 型番: | 日置電機 RM3542 |
| メーカー: | 日置電機 |
