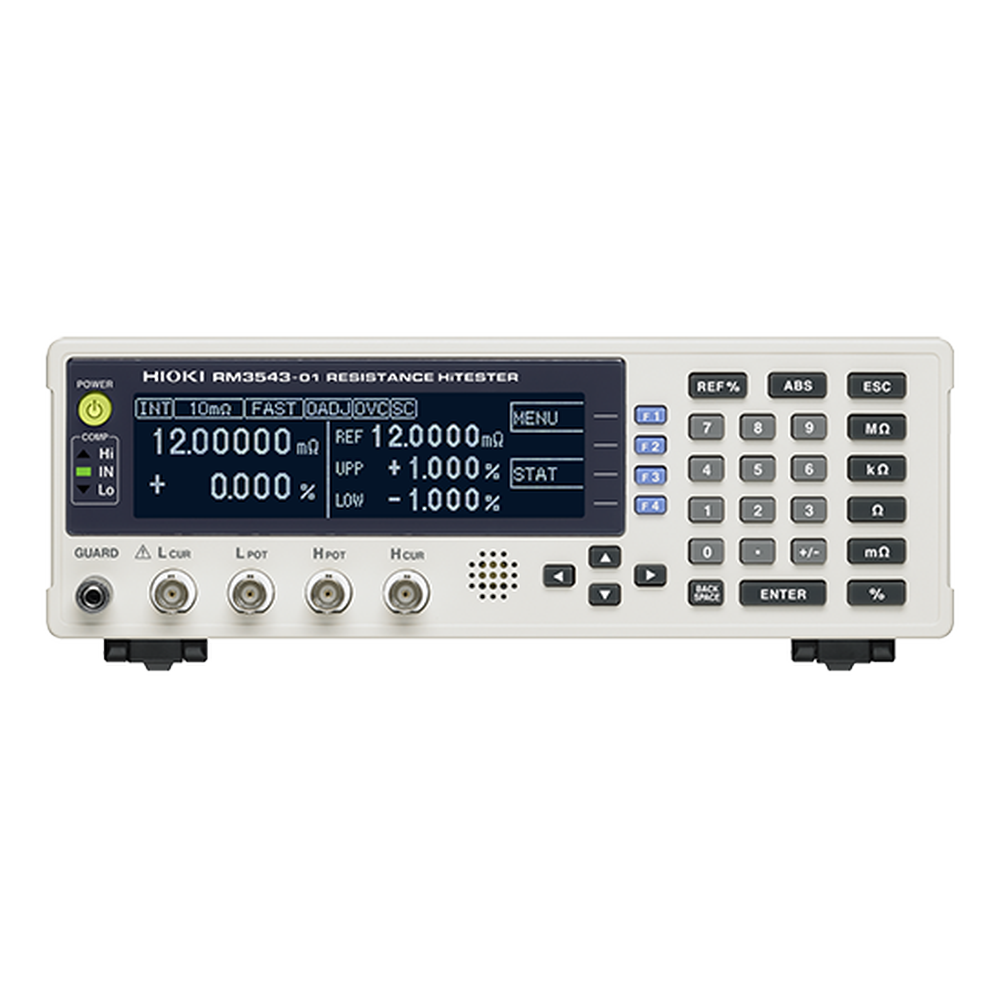

HIOKI 抵抗計 RM3543
RM3543 (シャント抵抗用)
超・低シャント時代に対応する抵抗計
- 0.1mΩを0.16%の高確度、0.01μΩの高分解能で検査。シャント抵抗器の出荷検査に適した超高精度・高分解能抵抗計
- 優れた繰り返し測定精度
- コンタクトチェック・コンパレータ・データ出力機能を搭載
- 直感的なユーザインタフェースと高い耐ノイズ性は自動機に最適
| 基本仕様 (確度保証期間 1年 , 調整後確度保証期間 1年) | |
|---|---|
| 測定方式 | 直流4端子法 (定電流) |
| 抵抗測定レンジ | 10mΩ (最大表示12.00000mΩ , 分解能0.01μΩ) ~1000Ωレンジ (最大表示1200.000Ω , 分解能1mΩ) , 7切替え |
| 表示 | モノクログラフィックLCD240 × 64 dot , 白色LEDバックライト |
| 測定確度 | [10mΩレンジ , SLOW , アベレージ16回設定時] |
| ±0.060 % rdg. ±0.001 % f.s. | |
| 測定電流 | [10mΩレンジ時] DC 1A~[1000Ωレンジ時] DC 1mA |
| 開放端子電圧 | DC 20V max. (電流モードPULSEかつ接触改善機能OFF/PULSE設定での非測定時は20mV以下) |
| 測定スピード | FAST , MED , SLOW |
| 積分時間 | 検出電圧の取り込み時間: |
| [10mΩ ,レンジ時初期値] FAST 2.0 ms , MED 5.0 ms , SLOW 1PLC | |
| 設定範囲: 0.1ms~100.0ms , 1~5 PLC: 50Hz時 , 1~6 PLC: 60Hz時 (PLC: 供給電源の1周期) | |
| その他機能 | コンパレータ(設定値と測定値の比較判定) , ディレイ設定 , オフセット電圧補正(OVC) , アベレージ , 測定異常検出 , プローブ短絡検出 , 接触改善 , 電流モード(非測定中に測定電流を流すか否か) , メモリ機能 , 統計演算 , 設定モニタ , リトライ , トリガ機能他 |
| インタフェース | EXT I/O , RS-232C , プリンタ , GP-IB (-01仕様) |
| 外部入出力 | トリガ , ホールド入力 , コンパレータ出力他 , 設定モニタ端子 , サービス電源出力+5V , +12V , 他 |
| 電源 | AC100~240 V , 50/60 Hz , 40 VA max. |
| 寸法・質量 | 260W × 88H × 300D mm , 3.0 kg |
| 付属品 | 電源コード ×1 , EXT. I/O用オスコネクタ ×1 , 取扱説明書 ×1 , 操作ガイド ×1 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 日置電機 RM3543 |
|---|---|
| 型番: | 日置電機 RM3543 |
| メーカー: | 日置電機 |
