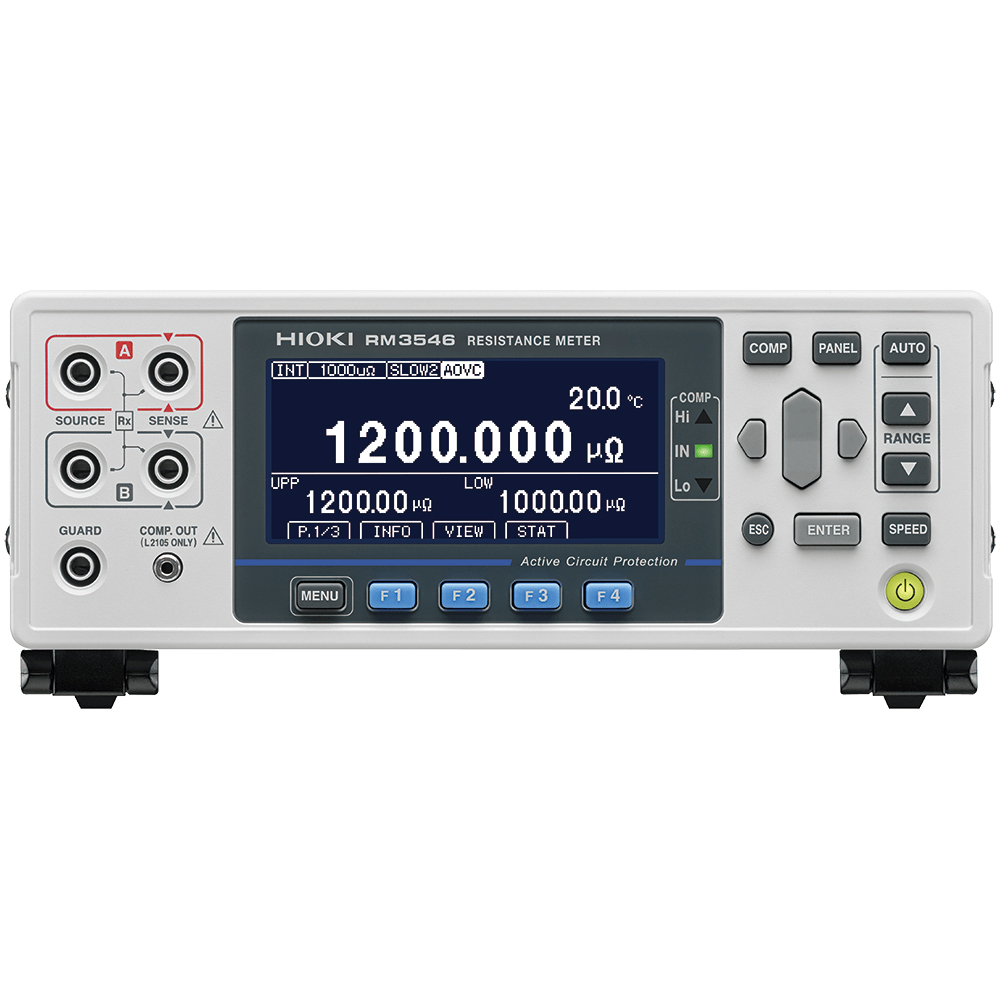

HIOKI 抵抗計 RM3546

業界最高レベルの抵抗測定精度に加え、進化した温度補正機能を搭載することで、微小な抵抗値の変化を確実に数値化します。溶接直後のように温度が急変する環境下でも、溶接品質のわずかな差を高精度で捉え、潜在的な不良品の早期発見に貢献します。さらに、過入力を検知すると瞬時に保護回路が作動し回路を遮断する新機能を追加。故障リスクを低減し、生産ラインのダウンタイムを防ぎます。また、生産ラインのシステム構築においては「経路抵抗許容最大9Ω」への対応と専用プローブキットの提供により、長期にわたる安定稼働とシームレスなシステム構築をサポートします。

低抵抗値を高精度かつ1nΩの高分解能で測定

溶接部などの測定対象に電流を流して電気抵抗を測定します。抵抗値の違いから良品と不良品を選別します。溶接抵抗は低いものだと10 µΩ～100 µΩほどです。抵抗計RM3546は1000 µΩレンジを搭載しており、1 nΩの分解能で低い抵抗を高精度に測定できます。溶接が不十分な場合、良品よりも抵抗値が大きくなります。良品と不良品の抵抗値のわずかな差異を検出して良否判定します。生産ラインで全数量の溶接品質を数値で管理でき、トレーサビリティを確保できます。

低抵抗を高精度に測定する温度ノイズ補正機能

• 測定が安定するA-OVC機能（Advanced Offset Voltage Compensation）
  RM3546は、熱起電力や本器内部のオフセット電圧などを自動で補正し、測定誤差を限りなくゼロにするA-OVC機能を搭載しています。測定値のばらつきを抑え、分解能1 nΩの性能を最大限に引き出した測定ができます。
• 温度の影響を補正するA-TC機能（Advanced Temperature Correction）
  抵抗値と温度には相関関係があります。RM3546は、測定対象の温度と抵抗値を同時に計測し、基準温度での抵抗値にリアルタイムに補正するA-TC機能を搭載しています。
  溶接直後に温度が急激に変化している状況でも、常温時の抵抗値に補正して正確に良否判定できます。
• 溶接品質を数値で評価
  抵抗測定を活用することで、溶接部が冷却するのを待たずに溶接品質を迅速に評価できます。この方法により、生産ラインのタクトタイムを短縮することが可能です。

簡単配線と専用プローブでラクラク導入

• 経路抵抗を気にせず設計可能
  経路抵抗の許容値が大きいため、ケーブル抵抗、接触プローブ抵抗、物体抵抗、リレー抵抗などを考慮することなく導入設計が可能です。
  ケーブル延長やリレー摩耗によって経路抵抗が増加しても、長期的に高い安定性を保つことができます。
• カスタマイズできるプローブ
  導入の際に課題となるのが適切なプローブピンの入手やプローブ部分の設計です。RM3546は測定対象に応じて測定ジグを自由に設計していただけるように、推奨プローブピンをラインアップしています。お客様の導入障壁を取り除き、工数を大幅に削減します。

長期運用もチャネル拡張も低コスト

• 突発的な故障を防ぐACP機能（Active Circuit Protection）
  うっかりミスによる故障を防止する電圧保護回路を搭載しています。バッテリーの活線端子に誤って接触してしまっても、自動で保護機能が働いてダメージを防ぎます。修理コストを削減できるだけでなく、ラインの長期的な安定稼働に貢献します。
• 一台で最大132チャネル測定
  オプションのマルチプレクサユニットZ3003を最大2台搭載でき、最大20チャネル（4端子法）まで対応します。さらに、スイッチメインフレームSW1002と組み合わせると最大132チャネル（4端子法）まで対応できます。低コスト、省スペースで多チャネル計測の需要に応えます。

基本仕様

確度保証期間 1年
